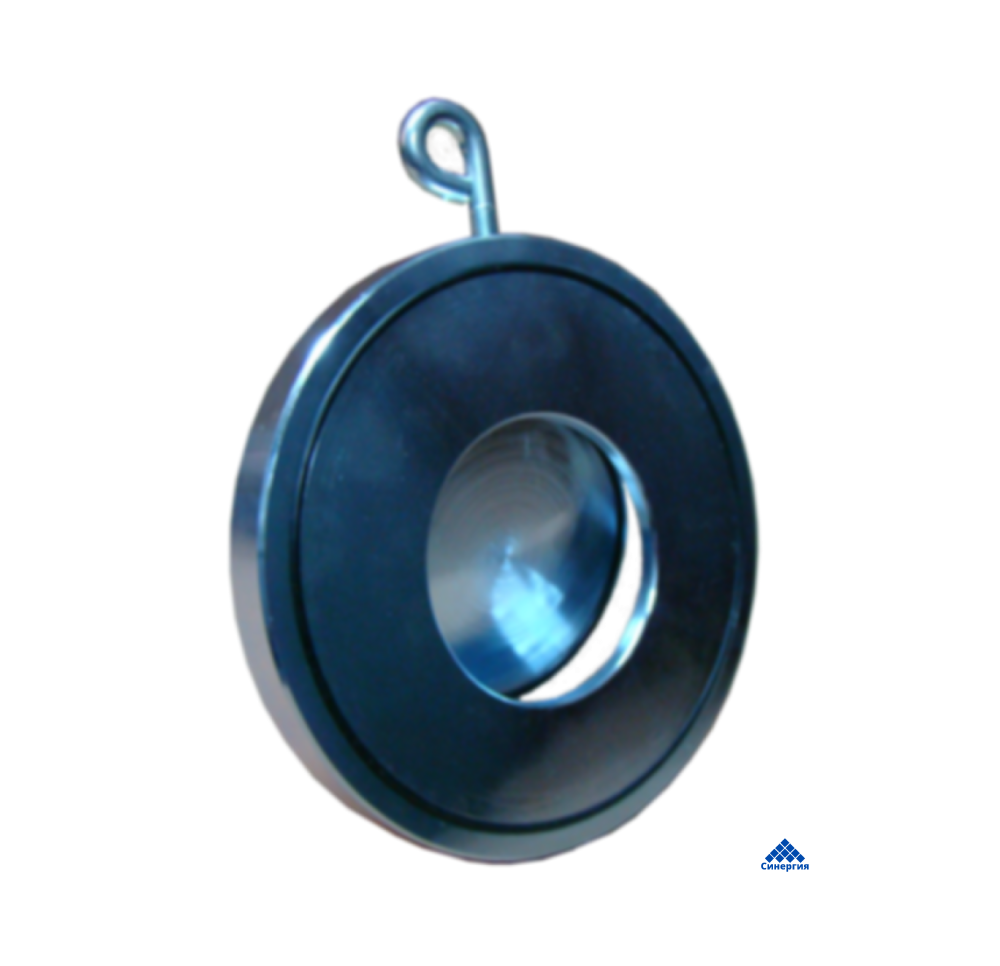

6534 Клапан обратный откидной межфланцевый
Класс герметичности «А»
Рабочее давление: PN10, PN16 бар
Максимальная температура: 70оC
Стандартное исполнение:
Pn16, 70оC, NBR
Другие исполнения по запросу
Конструктивные особенности:
Минимальная строительная длина
Возможна установка без дополнительных уплотнений
Центровка по внешнему диаметру
Для удержания при монтаже имеется крюк
Материалы изделия:
|
Корпус |
из стали St3S в соответствии с PN-EN 10025-1:2007 |
|
Диск |
из стали St3S в соответствии с PN-EN 10025-1:2007 |
|
Уплотнение |
резина EPDM или NBR |
Применение:
В сетях питьевого и технического водоснабжения, других химически нейтральных
|
DN |
PN |
D |
E |
L |
Вес |
|
[мм] |
[бар] |
[мм] |
[кг] |
||
|
40 |
10/16 |
94 |
21 |
15 |
0,5 |
|
50 |
109 |
30 |
15 |
0,8 |
|
|
65 |
129 |
41 |
15 |
1,25 |
|
|
80 |
144 |
50 |
17 |
1,5 |
|
|
100 |
164 |
75 |
17 |
2,25 |
|
|
125 |
195 |
96 |
18 |
3 |
|
|
150 |
221 |
96 |
18 |
4,5 |
|
|
200 |
276 |
155 |
28,5 |
9,3 |
|
|
250 |
330 |
200 |
33,5 |
15 |
|
|
300 |
384 |
240 |
38 |
24 |
|
Монтаж и установка:
Обратные клапана могут уста на вливаться на вертикальных или горизонтальных трубопроводах. Фланцы трубопровода отцентровать и проверить параллельность. Ввести обратный клапан в зазор, удерживая за крюк. Вставить и подтянуть крепеж до легкой фиксации. Проверить щупом центровку клапана, при необходимости ослабить крепеж и поправить центровку. Затянуть крепеж по нормативам.
