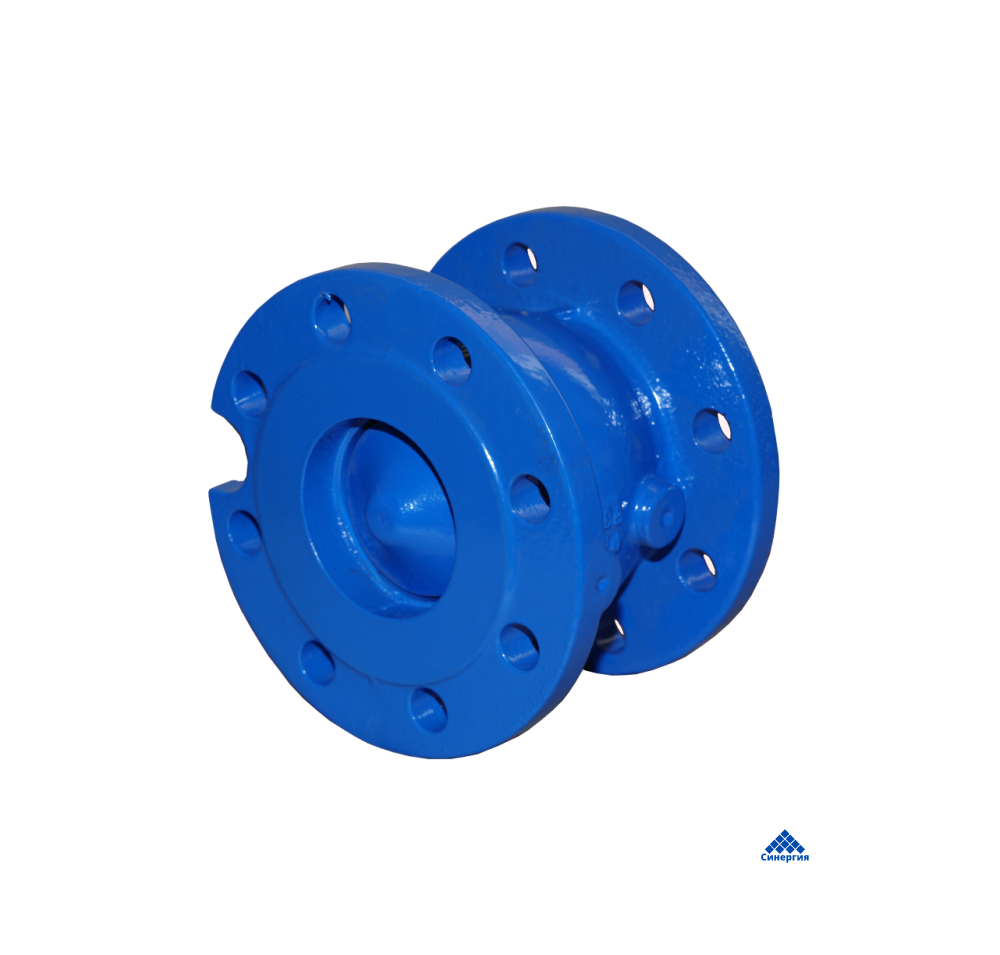

6525 Клапан обратный грибковый фланцевый
Класс герметичности «А»
Рабочее давление: PN10, PN16 бар
Максимальная температура: 70оC
Фланцевое подключение соответствует российским нормам
Стандартное исполнение:
Pn16, 70оC, NBR эпоксидное покрытие RAL 5005 250 мкм
Другие исполнения по запросу
Конструктивные особенности:
Минимальное время срабатывания
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус |
из серого чугуна EN-GJS-250-15 в соответствии с PN-EN 1561:2012. Покрытие эпоксидно-порошковое RAL |
|
Гриб |
из серого чугуна EN-GJS-250-15 в соответствии с PN-EN 1561:2012 |
|
Направляющая |
из серого чугуна EN-GJS-250-15 в соответствии с PN-EN 1561:2012 |
Применение:
Предотвращение обратного потока в сетях технической воды и других химически нейтральных жидкостей
|
DN |
PN |
k |
l x n |
D |
L |
d |
Kv |
Вес |
|
PN16(PN10) |
||||||||
|
[мм] |
[бар] |
[мм] |
|
[мм] |
[м3/ч] |
[кг] |
||
|
50 |
10/16 |
125 |
4x19 |
165 |
106 |
98 |
100 |
5,7 |
|
65 |
145 |
4x19 |
185 |
126 |
118 |
160 |
8,7 |
|
|
80 |
160 |
8x19(4x19) |
200 |
146 |
132 |
230 |
10,8 |
|
|
100 |
180 |
8x19 |
220 |
176 |
156 |
390 |
13,5 |
|
|
125 |
210 |
8x19 |
250 |
206 |
184 |
625 |
21 |
|
|
150 |
240 |
8x23 |
285 |
236 |
211 |
900 |
30 |
|
|
200 |
295 |
12x23(8x23) |
340 |
306 |
260 |
1100 |
49 |
|
|
250 |
355(350) |
12x28(12x23) |
405 |
376 |
319 |
1250 |
73,3 |
|
Монтаж и установка:
Клапаны обратные грибковые фланцевые ТИП 6525 могут устанавливаться в подземных или наземных трубопроводах на вертикальных или горизонтальных установках. Фланцевые клапаны приспособлены к монтажу между фланцами трубопровода, размеры которых соответствуют фланцам клапанов. Во время монтажа следует обратить внимание на то, чтобы на арматуру (клапан) не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массой трубопровода без подпор.
