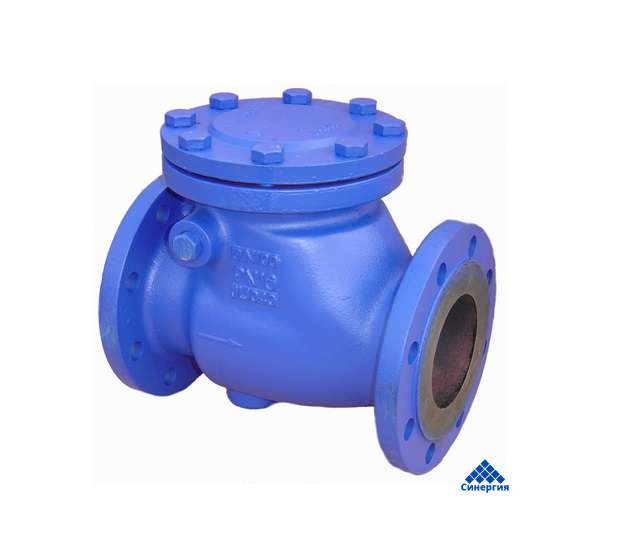

6524 Клапан обратный тарельчатый фланцевый
Рабочее давление: PN10, PN16 бар
Максимальная температура: 82оC
Стандартное исполнение:
Pn16, 82оC, покрытие эпоксидное покрытие RAL 5005 250 мкм
Максимальные параметры (кратковременно):
Температура до + 82оC - уплотнение (резина NBR),
Температура до + 1200оC - уплотнение (резина EPDM, латунь)
Другие исполнения по запросу
Конструктивные особенности:
Высокая степень герметичности
Наличие крышки для проведения ревизий
Материалы изделия:
|
Корпус и крышка |
из чугуна EN-GJS-250-15 в соответствии с PN-EN 1561:2012. Покрытие эпоксидное RAL 5005 250 мкм |
|
Рычаг заслонки |
из чугуна EN-GJS-500-15 в соответствии с PN-EN 1561:2012 |
|
Заслонка |
из чугуна EN-GJS-250-15 в соответствии с PN-EN 1561:2012 |
|
Кольцо корпуса |
из латуни CuZn39Pb3 в соответствии с ГОСТ Р 52922-2008 |
|
Вал заслонки |
из нержавеющей стали Х20Cr13 в соответствии с PN-EN 10088-1-2007 |
|
Уплотнение заслонки |
из эластомера EPDM, NBR, латуни CuZn39Pb3 |
|
Уплотнение корпус / крышка |
из графита (без асбеста) |
|
Болты |
из нержавеющей стали А2 |
Применение:
Питьевая и техническая (без взвесей) вода,
ливневые стоки и прочие нейтральные жидкости
.
|
DN |
PN |
L |
H |
D |
d |
K |
l x n |
Вес |
|
[мм] |
[бар] |
[мм] |
[кг] |
|||||
|
50 |
16 |
200 |
120 |
165 |
102 |
125 |
19x4 |
11 |
|
65 |
16 |
240 |
125 |
185 |
122 |
145 |
19x4 |
13 |
|
80 |
16 |
260 |
147 |
200 |
138 |
160 |
19x8 |
17 |
|
100 |
16 |
300 |
158 |
220 |
158 |
180 |
19x8 |
25 |
|
125 |
16 |
350 |
188 |
250 |
188 |
210 |
19x8 |
40 |
|
150 |
16 |
400 |
193 |
285 |
212 |
240 |
23x8 |
50 |
|
200 |
16 |
500 |
250 |
340 |
268 |
295 |
23x8(12)* |
58 |
|
250 |
16 |
600 |
300 |
405 |
320 |
355 |
28x12 |
118 |
|
300 |
16 |
700 |
342 |
460 |
370 |
410 |
28x12 |
182 |
Монтаж и установка:
Клапаны обратные тарельчатые, фланцевые ТИП 6524 могут устанавливаться в камерах (колодцах), зданиях и сооружениях в любом положении, с учетом удобства обслуживания. Направление потока должно совпадать с направлением стрелки на корпусе. Фланцевые клапаны приспособлены к монтажу между соответствующими фланцами трубопровода.
Между насосом и обратным клапаном необходимо устанавливать прямолинейный патрубок Lmm=5xDN для стабилизации потока. Во время монтажа необходимо обеспечить крепление трубопровода, исключающее сгибающее или растягивающее воздействие. Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода. Изделие собранное и поставленное на объект, прошло заводские испытания и готово к монтажу. Какие-либо работы, связанные с демонтажем элементов, могут вызвать потерю герметичности.
