№4100Е2, 4140Е2 ЗАДВИЖКА HAWLE Е2 С ГЛАДКИМ ПАТРУБКОМ DN 50-400, PN16
Стандартное исполнение: без фланцев, штурвала и штока
Особенности модели:
- Упругозапирающаяся клиновая задвижка с гладким проходным каналом
- Задвижка с гладким патрубком Hawle Е2 представляет собой задвижку универсального типа, пригодную как для фланцевого, так и для раструбного соединения
- Легкая замена старых фланцевых задвижек благодаря использованию фланца HAWLE, установка плоских уплотнений не требуется;
с помощью укорачивания гладких патрубков можно самому регулировать строительную длину задвижки
- Наружный диаметр гладких патрубков соответствует диаметру чугунных труб (другие диаметры по запросу)
- Благодаря одинаковому диаметру прохода возможна чистка
- Один шток для нескольких диаметров задвижек
- На 100 % подходит для работы с электроприводом
- Возможно переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки
(от DN 50 до DN 200)
Для установки электропривода или индикатора положения снять центрирующий фланец и установить индикатор положения или электропривод с переходником (от DN 250 до DN 400)
|
№ для заказа |
Исполнение Конструктивная длина |
МОР (PN) |
Номин. внутр. диаметр/DN |
|||||||||
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|||
|
4100Е2 |
Стандарт |
16 |
||||||||||
|
4140Е2 |
600мм |
|||||||||||
|
810мм |
||||||||||||
|
860мм |
||||||||||||
Если необходима меньшая монтажная длина, укоротить задвижку до необходимой строительной длины1) и установить фланец HAWLE № 7102 / 0102 (см. главу «Фланцевые соединения и демонтажные вставки »)
Внимание: Сравнить длину фланца «L1» с длиной гладкого патрубка «Е»

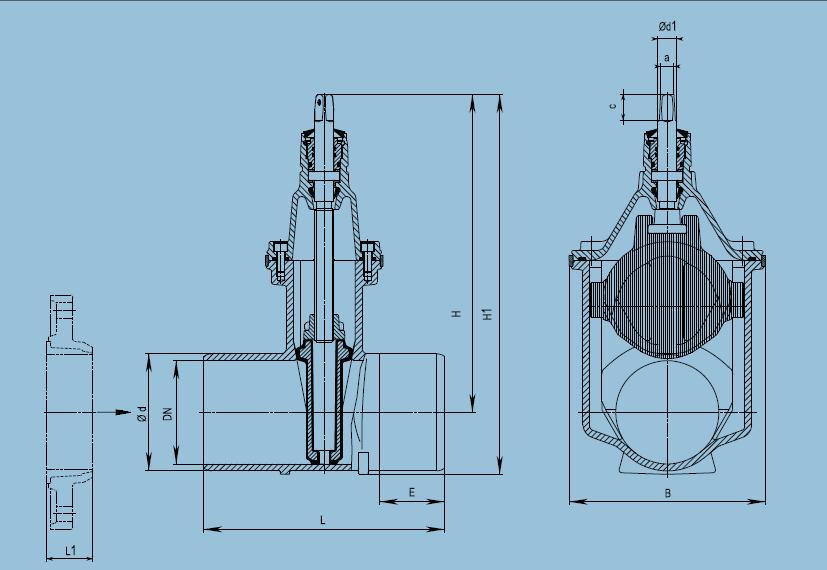

| DN | MOP (PN) | Задвижка | Шпиндель | Bec | |||||||
| d* | L | E | H | H1 | В | a | c | d1 | |||
| 50 | 16 | 66 | 250 | 80 | 260 | 296 | 143 | 14,8 | 30 | 22 | 8,0 |
| 65 | 82 | 270 | 85 | 328 | 373 | 180 | 17,3 | 35 | 25 | 13,0 | |
| 80 | 98 | 280 | 85 | 336 | 390 | 180 | 17,3 | 35 | 25 | 15,0 | |
| 600 | 245 | 19,5 | |||||||||
| 100 | 118 | 300 | 90 | 373 | 438 | 213 | 19,3 | 38 | 25 | 20,0 | |
| 600 | 240 | 26,0 | |||||||||
| 125 | 144 | 325 | 95 | 450 | 527 | 285 | 19,3 | 38 | 28 | 30,0 | |
| 150 | 170 | 350 | 95 | 462 | 552 | 285 | 19,3 | 38 | 28 | 33,5 | |
| 600 | 220 | 41,5 | |||||||||
| 200 | 222 | 400 | 115 | 563 | 679 | 357 | 24,3 | 48 | 32 | 55,0 | |
| 600 | 215 | 65,0 | |||||||||
| 250 | 274 | 450 | 120 | 670 | 813 | 432 | 27,3 | 48 | 34 | 92,0 | |
| 810 | 300 | 113,5 | |||||||||
| 300 | 326 | 500 | 120 | 753 | 919 | 518 | 27,3 | 48 | 34 | 137,0 | |
| 860 | 300 | 169,0 | |||||||||
| 400 | 429 | 600 | 133 | 974 | 1198 | 687 | 32,3 | 55 | 44,0 | 245,0 | |
