№4050E2, №4051E2 ЗАДВИЖКА HAWLE Е2 для PVC и РЕ труб со встроенными РЕ патрубками, DN 50-200, PN 10 | 16
Артикул: 753911606
- Особенности модели:
- Упругозапирающаяся клиновая задвижка с РЕ патрубками в соединении с РЕ трубами согласно EN 12201, DIN 8074 - - Задвижка имеет вкрученные и загерметизированные РЕ патрубки в заводском исполнении
- Герметичность приварных патрубков обеспечивается двумя независимыми уплотнениями и втулкой из нержавеющей стали в РЕ приварном патрубке - - Приваривание задвижки к РЕ трубопроводу может осуществляться с помощью стыковой сварки или электросварной муфты; После приваривания задвижки проворачивание не допустимо
- Один шток для нескольких диаметров задвижек - - На 100 % подходит для работы с электроприводом
- - Возможное переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки
Стандартное исполнение: без штурвала и штока- Специальное исполнение: по запросу
Материал | Технические особенности

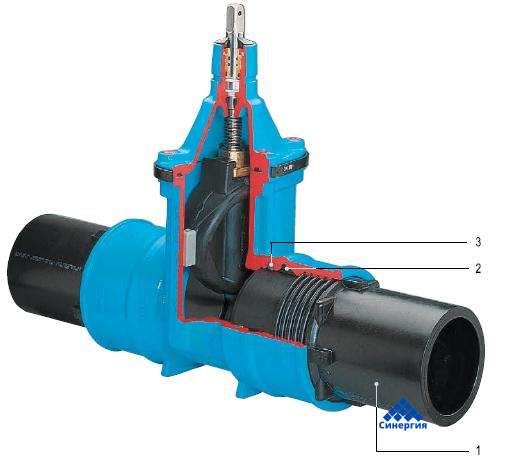

- 1. Приварной РЕ патрубок Стандартное исполнение РЕ 100, отлит инжекционным способом
- Втулка из нержавеющей стали, для приварного патрубка (см. чертеж на обратной стороне листа)
2. Уплотнение раструба из эластомера
3. Уплотнительное кольцо круглого сечения из эластомера
|
№ для заказа |
МОР (PN) |
Номин. внутр. диаметр/DN диаметр трубы |
|
|
||||||
|
50 63 |
6575 |
8090 |
100110 |
125140 |
150160 |
150180 |
200200 |
200225 |
||
|
4050Е2 |
16 |
|||||||||
|
4051Е2 |
10 |
|||||||||
РЕ приварные патрубки: №4050Е2 PN16/SDR11; № 4051Е2 PN 10/SDR 17.6
РЕ приварные патрубки: №4050Е2 PN16/SDR11; № 4051Е2 PN 10/SDR 17.6

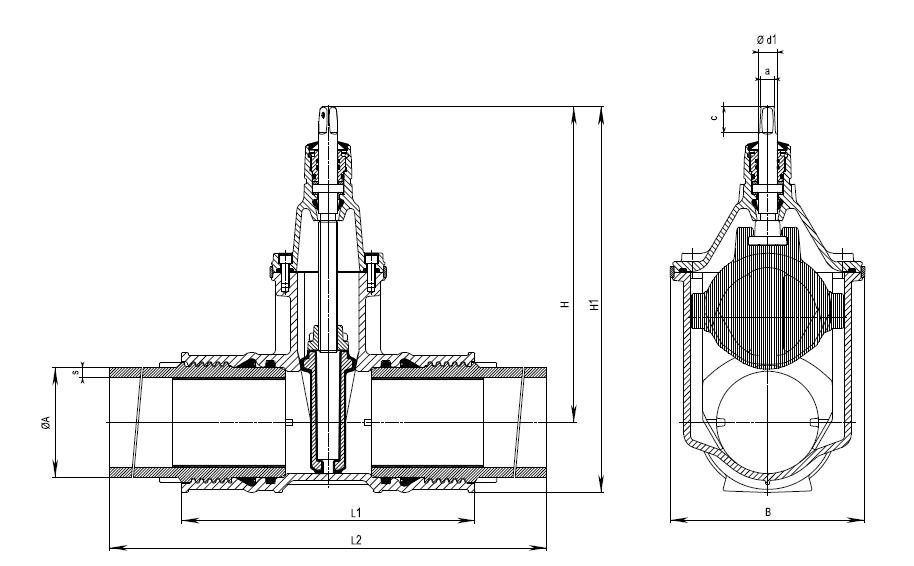

| DN | A | Задвижка со встроенным РЕ патрубком | Шпиндель | Вес | ||||||||
| s (SDR 17.6) | s (SDR 11) | Н | Н1 | L1 | L2 | В | а | с | d1 | |||
| 50 | 63 | 3,6 | 5,8 | 260 | 309 | 280 | 648 | 143 | 14,8 | 30 | 22 | 10,5 |
| 65 | 75 | 4,3 | 6,9 | 328 | 384 | 295 | 657 | 180 | 17,3 | 35 | 25 | 17,0 |
| 80 | 90 | 5,1 | 8,2 | 336 | 400 | 310 | 668 | 180 | 17,3 | 35 | 25 | 20,0 |
| 100 | 110 | 6,3 | 10,0 | 373 | 449 | 340 | 710 | 213 | 19,3 | 38 | 25 | 28,0 |
| 100 | 125 | 7,1 | 11,4 | 373 | 458 | 395 | 761 | 213 | 19,3 | 38 | 25 | 30,0 |
| 125 | 140 | 8,0 | 12,8 | 450 | 542 | 390 | 756 | 285 | 19,3 | 38 | 28 | 32,5 |
| 150 | 160 | 9,1 | 14,6 | 462 | 565 | 430 | 796 | 285 | 19,3 | 38 | 28 | 50,5 |
| 150 | 180 | 10,4 | 16,4 | 462 | 577 | 458 | 814 | 285 | 19,3 | 38 | 28 | 57,5 |
| 200 | 200 | 11,4 | 18,2 | 563 | 701 | 514 | 900 | 357 | 24,3 | 48 | 32 | 76,0 |
| 200 | 225 | 12,8 | 20,5 | 563 | 701 | 514 | 900 | 357 | 24,3 | 48 | 32 | 81,0 |
