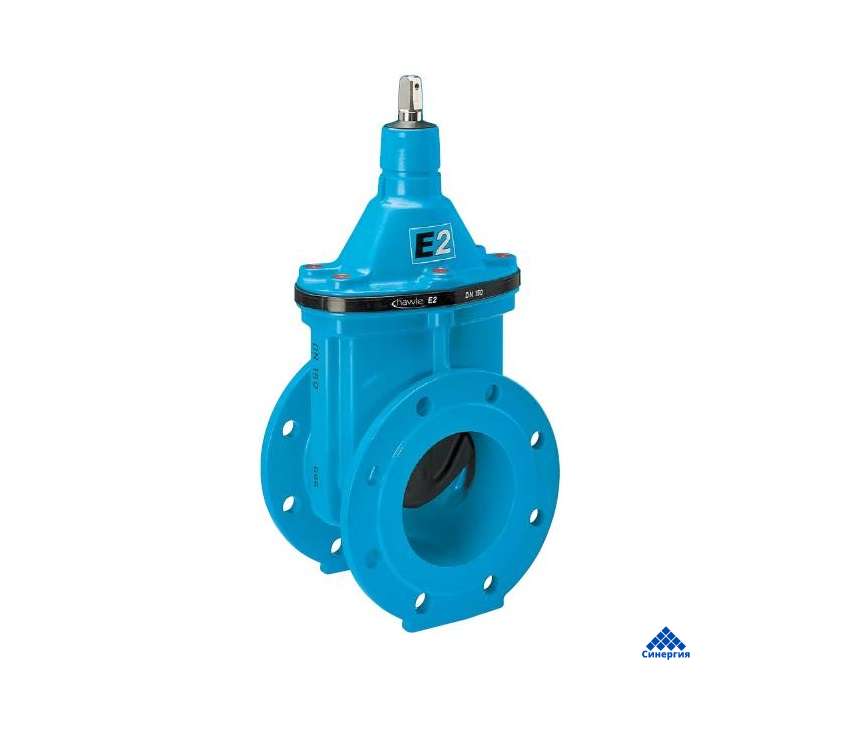

№4000E2, №4700E2, №4010E2, №4710E2 Задвижка HAWLE E2 в разборном корпусе фланцевая, DN 50-200, PN 10 | PN 16 |PN 25 [Копия от 04.10.2022 14:23:21]
Стандартное исполнение: без штурвала и штока
- Специальное исполнение: по запросу
Особенности модели:
- - Упругозапирающаяся клиновая задвижка с гладким проходным каналом
- - Размеры фланца соответствуют EN 1092-2, ГОСТ 33259-2015, отверстия для: PN10-стандарт, PN 25, PN 16 при DN200 указать при заказе.
- Другие стандарты по запросу
- - Благодаря одинаковому диаметру прохода возможна чистка
- - Один шток для нескольких диаметров задвижек
- - На 100 % подходит для работы с электроприводом
- - Возможно переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки
Особенности модели:
- - Упругозапирающаяся клиновая задвижка в соответствии с EN1171, EN 1074-1 и EN 1074-2 с гладким проходным каналом
- - Фланцевая задвижка
- - Задвижка с гладким патрубком
- - Переходная задвижка
- - Задвижка System 2000
- - Задвижка со встроенными РЕ патрубками
- - Муфтовая задвижка системы VRS
- - Комби-Т, Комби-111, Комби-IV, Hawle-Combiflex
- - Направляющие клина с отличными характеристиками скольжения; оптимальная конструкция гарантирует минимальное трение и истирание и минимальные усилия на закрытие.
- - Большая длина резьбы гайки обеспечивает способность воспринимать высокую нагрузку от крутящего момента
- - Уплотнительные кольца, манжетные уплотнения установлены в коррозионностойкие материалы, уплотнения с условным проходом до DN 200 предназначены для замены под давлением (согласно ISO 7259), от DN 250 - без давления
- - Защита кромок от повреждений при транспортировке и хранении
- - Скользящие шайбы (от DN 50 до DN 200) и подшипники качения (от DN 250 до DN 600) обеспечивают легкое управление шпинделем
- На 100 % пригодна для бесколодезной установки
Материал | Технические особенности
Корпус, Крышка: из высокопрочного чугуна, покрыты внутри и снаружи эпоксидным покрытием
- Клин: из высокопрочного чугуна, внутри и снаружи покрыт вулканизированным эластомером
- Направляющие клина: износостойкого пластика
- Гайка клина: из стойкой к обесцинкованию латуни
- Шпиндель из дуплексной нержавеющей стали St 41 К (21% Сг): с накатанной резьбой и скользящей поверхностью уплотнения, обработанной накатным полированием
- Втулка с уплотнительными кольцами круглого сечения: из латуни
- Уплотнительные кольца, манжетные уплотнения: (от DN 200) из эластомера
- Внутренняя резиновая манжета: из эластомера
- Съемное кольцо: из эластомера
- Уплотнение крышки: из эластомера
- Болты крышки: полностью защищены от коррозии заливочной массой и резиновым уплотнением между корпусом и крышкой
- Защита кромок: из РЕ
- Подшипники качения от DN 250, не требуют регулярной смазки
- Центрирующее кольцо из РОМ
Уплотнение центрирующего фланца из эластомера
Защитное кольцо из РОМ
- Скользящие шайбы из РОМ
- Масса для заливки в качестве защиты от коррозии резьбы корпуса
№ для заказа |
Модель |
МОР (PN) |
Номин. внутр. диаметр/DN |
||||||
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
4000E2 |
короткая EN 558-1 GR 14 |
16 |
|
|
|
|
|
|
|
4700E2 |
длинная EN 558-1GR15 |
16 |
|
|
|
|
|
|
|
4010E2 |
короткая EN 558-1 GR 14 |
25 |
|
|
|
|
|
|
|
4710E2 |
длинная EN 558-1GR15 |
25 |
|
|
|
|
|
DN |
МОР (PN) |
Фланец |
Болты |
|
Шпиндель |
Задвижка |
Вес |
|
|||||||||||
ОD |
С |
OК |
Od4 |
f |
Количество |
Резьба |
Od2 |
а |
с |
Od1 |
н |
Н1 |
L короткая |
L длинная |
В |
короткая |
длинная |
||
50 |
10 |
165 |
19 |
125 |
98 |
3 |
4 |
М16 |
19 |
14,8 | 30 |
22 |
260 |
342 |
150 | 250 |
143 |
11,0 |
12,0 |
16 |
|||||||||||||||||||
25 |
|
||||||||||||||||||
65 |
10 |
185 |
19 |
145 |
118 |
3 |
4 |
М16 |
19 | 17,3 | 35 |
25 |
32 |
420 |
170 | 270 |
180 |
17,0 |
18,0 |
16 |
|||||||||||||||||||
25 |
8 |
|
|||||||||||||||||
80 |
10 |
200 |
19 |
160 |
133 |
3 |
8 |
М16 |
19 |
17,3 | 35 |
25 |
336 |
436 |
180 | 280 |
180 |
18,5 |
20,5 |
16 |
|||||||||||||||||||
25 |
|
||||||||||||||||||
100 |
10 |
220 |
19 |
180 |
153 |
3 |
8 |
М16 |
19 | 19,3 | 38 |
25 |
373 |
483 |
190 | 300 |
213 |
24,5 |
27,5 |
16 |
|||||||||||||||||||
25 |
235 |
190 |
М 20 |
23 |
480 |
|
|||||||||||||
125 |
10 |
250 |
19 |
210 |
183 |
3 |
8 |
М16 |
19 | 19,3 | 38 |
28 |
450 |
575 |
200 | 325 |
285 |
35,5 |
38,0 |
16 |
|||||||||||||||||||
25 |
270 |
220 |
М 24 |
28 |
35,0 |
|
|||||||||||||
150 |
10 |
285 |
19 |
240 |
209 |
3 |
8 |
М 20 |
23 | 19,3 | 38 |
28 |
462 |
605 |
210 | 350 |
285 |
40,5 |
46,0 |
16 |
|||||||||||||||||||
25 |
300 |
250 |
М 24 |
28 |
49,0 |
||||||||||||||
200 |
10 |
340 |
20 |
295 |
264 |
3 |
8 |
М 20 |
23 | 24,3 | 48 |
32 |
563 |
733 |
230 | 400 |
357 |
64,0 |
72,0 |
16 |
12 |
||||||||||||||||||
25 |
360 |
310 |
12 |
М 24 |
28 |
743 |
81,0 |
