№4090E2, №4091E2 ЗАДВИЖКА HAWLE Е2 для PVC и РЕ труб фланец - PE патрубок, DN 50-200, PN 10 | 16
Артикул: 753911606
- Особенности модели:
- Упругозапирающаяся клиновая задвижка с фланцем и РЕ патрубком для присоединения к РЕ трубам согласно EN 12201, DIN 8074
- Задвижка имеет с одной стороны фланец, а с другой - вкрученный, загерметизированный РЕ патрубок в заводском исполнении
- Герметичность приварного патрубка обеспечивается двумя независимыми уплотнениями и втулкой из нержавеющей стали
- Приваривание задвижки к РЕ трубопроводу может осуществляться с помощью стыковой сварки или электросварной муфты; После приваривания задвижки проворачивание не допускается
- Размеры фланца соответствуют EN 1092-2, ГОСТ 33259-2015 отверстия для: PN 10 стандарт; PN16DN 200 указать при заказе. - Другие стандарты по запросу
- Один шток для нескольких диаметров задвижек
- На 100 % подходит для работы с электроприводом
- Возможно переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки
Стандартное исполнение: без штурвала и штока
Специальное исполнение: по запрос
Материал | Технические особенности
1. Приварной РЕ патрубок

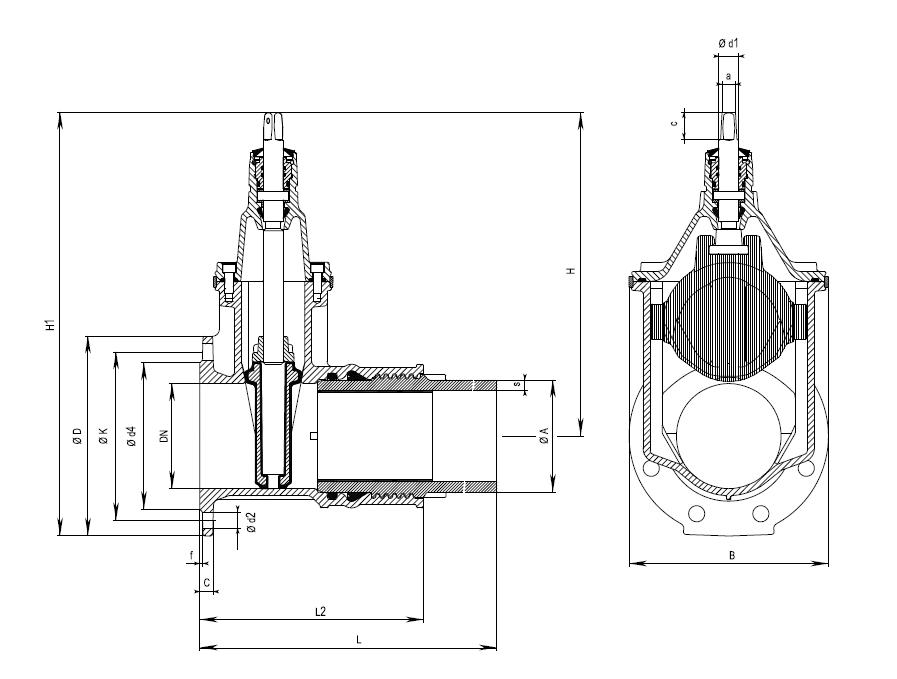

Стандартное исполнение РЕ 100, отлит инжекционным способом Втулка из нержавеющей стали, для приварного патрубка (см. чертеж на обратной стороне листа)
2. Уплотнение муфтовых соединений из эластомера
3. Уплотнительное кольцо круглого сечения из эластомера
|
№ для заказа |
МОР (PN) |
Номин. внутр. диаметр/DN |
|||||||
5063 |
6575 |
80 90 |
100110 |
125140 |
150160 |
150180 |
200225 |
||
|
4090Е2 |
16 |
||||||||
|
4091Е2 |
10 |
||||||||
РЕ приварные патрубки: №4050Е2 PN16 / SDR11; №4051Е2 PN10 / SDR17.6
РЕ приварные патрубки: №4050Е2 PN16 / SDR11; №4051Е2 PN10 / SDR17.6
| DN | d трубы | Фланец | Болты | Задвижка с приварным патрубком | Шпиндель | Вес | ||||||||||||||
| D | С | К | d4 | f | Кол-во | Резьба | d2 | s (SDR 17.6) | s (SDR11) | Н | Н1 | L | L2 | В | а | с | d1 | |||
| 50 | 63 | 165 | 19 | 125 | 98 | 3 | 4 | М16 | 19 | 3,6 | 5,8 | 260 | 342 | 399 | 215 | 143 | 14,8 | 30 | 22 | 11,5 |
| 65 | 75 | 185 | 19 | 145 | 118 | 3 | 4 | М 16 | 19 | 6,9 | 328 | 420 | 416 | 235 | 180 | 17,3 | 35 | 25 | 17,0 | |
| 80 | 90 | 200 | 19 | 160 | 133 | 3 | 8 | М16 | 19 | 5,1 | 8,2 | 336 | 436 | 425 | 245 | 180 | 17,3 | 35 | 25 | 19,5 |
| 100 | 110 | 220 | 19 | 180 | 153 | 3 | 8 | М16 | 19 | 6,3 | 10,0 | 373 | 483 | 450 | 265 | 213 | 19,3 | 38 | 25 | 25,5 |
| 100 | 125 | 220 | 19 | 180 | 153 | 3 | 8 | М 16 | 19 | 11,4 | 373 | 483 | 476 | 293 | 213 | 19,3 | 38 | 25 | 28,0 | |
| 125 | 140 | 250 | 19 | 210 | 183 | 3 | 8 | М16 | 19 | 12,8 | 450 | 575 | 485 | 310 | 285 | 19,3 | 38 | 28 | 30,0 | |
| 150 | 160 | 285 | 19 | 240 | 209 | 3 | 8 | М 20 | 23 | 14,6 | 462 | 605 | 503 | 320 | 285 | 19,3 | 38 | 28 | 45,5 | |
| 150 | 180 | 285 | 19 | 240 | 209 | 3 | 8 | М 20 | 23 | 16,4 | 462 | 605 | 512 | 334 | 285 | 19,3 | 38 | 28 | 49,5 | |
| 200 | 225 | 340 | 20 | 295 | 264 | 3 | 8 | М 20 | 23 | 12,8 | 20,5 | 563 | 733 | 565 | 372 | 357 | 24,3 | 48 | 32 | 78,0 |
| 12 | ||||||||||||||||||||
