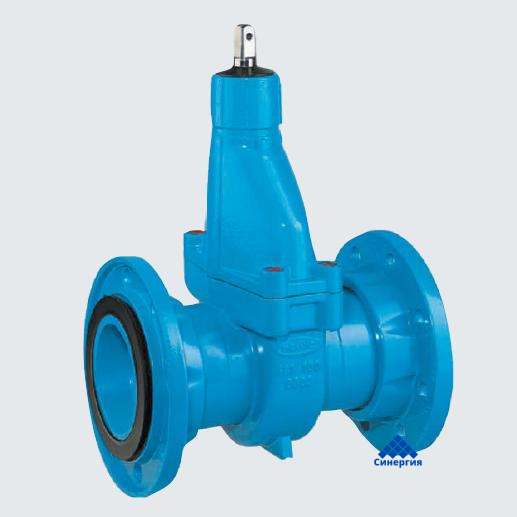

№4806 ШИБЕРНАЯ ЗАДВИЖКА со свободными фланцами для бесколодезной установки HAWLE
Описание изделия
- Идеальная задвижка для замены существующих задвижек и нового монтажа в напорных трубопроводах
- Шпиндель не погружается в рабочую среду
- Надёжное и плотное запирание посредством запирающей пластины и кольцевого уплотнения
- Предназначен для монтажа в установки и для бесколодезного монтажа
- Прочность соединения на растяжение
- Возможность замены верхней части под давлением
- - Плоские уплотнения уже являются частью конусных уплотнений
Характеристики модели
- Все чугунные части: GJS-400, эпоксидное порошковое покрытие
- Шпиндель, запирающая пластина: нержавеющая сталь
- Монтажная длина в соответствии с EN 558 -1 GR14
- Макс, рабочее давление: 10 бар
- Примечание: электрический привод по запросу
- - Размеры и отверстия фланцев согласно EN 1092-2-PN 10 (стандарт); EN 1092-2-PN 16 при DN 200 мм указывать при заказе, остальные нормы по запросу
- *При использовании штока Е2 (9000Е2 / 9500Е2) использовать переходник муфты шпинделя JA100030000070.
- ** При использовании штока Е2 (9000Е2 / 9500Е2) использовать переходник муфты шпинделя JA100039000070.
Преимущества

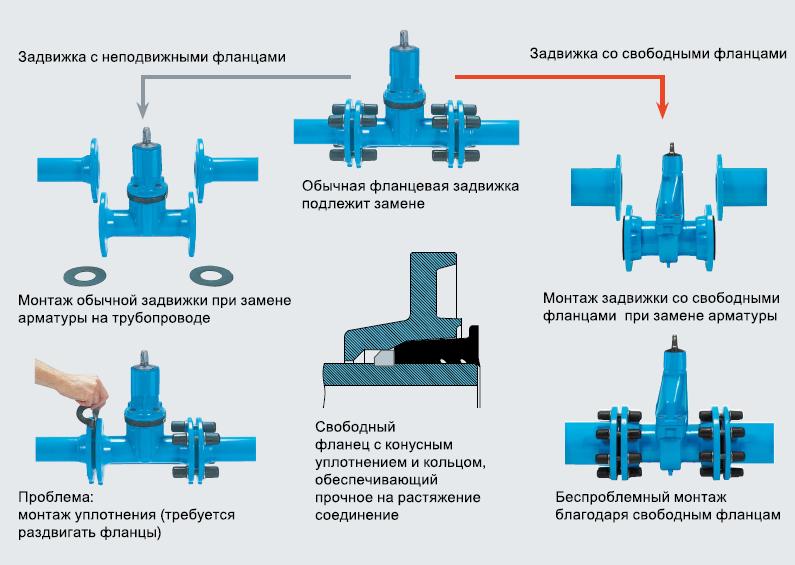

- Не требуется раздвигать фланцы
- Высокая экономия времени при монтаже по сравнению с традиционными задвижками
- Простота монтажа благодаря наличию подвижных свободных фланцев
- Наличие встроенного конусного уплотнения с уплотнительными скосами и фланцевым уплотнением
- - Прочное на растяжение соединение
- Возможность установки болтов одной рукой благодаря шестигранным отверстиям
