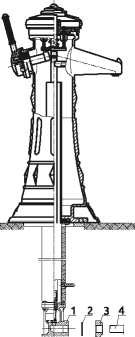

8010 Колонка водоразборная Retro
Класс герметичности «А»
Рабочее давление: PN10 бар
Максимальная температура: 50оC
Стандартное исполнение:
PN10,50°С, эпоксидное порошковое покрытие 250 мкм,
согласно норме PN-EN ISO 12944-5:2009 устойчивое к УФ
Другие исполнения по запросу
Конструктивные особенности:
Колонка оборудована системой опорожнения после водозабора
Монтаж возможен как в колодец или камеру, так и без сооружения - в грунт
Подключение колонки - фланец резьбовой 3/4"
Материалы изделия:
|
Корпус, обойма, крышка, основание |
ковкий чугун ВЧ40 в соответствии с ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Рычаг, камера клапана |
серый чугун СЧ25 в соответствии с ГОСТ 1412, покрытие эпоксидно-порошковое 250 мкм |
|
Запорный элемент, защитная труба, плита подъемная |
сталь Ст3пс в соответствии с ГОСТ 380 горячеоцинкованная, 50 мкм |
|
Труба, нажимная пружина |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
|
Уплотнение |
резина EPDM в соответствии с ГОСТ ISO 4097 |
|
Болты и шайбы |
сталь Fe/Zn5 или нержавеющая сталь 08Х18Н10 |
|
Патрубок сливной |
полипропилен РР в соответствии с ГОСТ 32415 |
Применение:
Подключение к водопроводной сети для забора воды населением
|
G |
RD H* Hi H2 |
Вес |
|||
|
[резьба] |
[мм] |
[кг] |
|||
|
3/4" |
1000 |
1930 |
885 |
600 |
35 |
|
1250 |
2180 |
39 |
|||
|
1600 |
2430 |
43 |
|||
|
1800 |
2730 |
47 |
|||
Монтаж и установка:
Уличные водоразборные колонки ТИП 8001 устанавливаются в камерах (колодцах) или бесколодезно в грунт, вертикально на горизонтальном трубопроводе. Колонки приспособлены к монтажу через фланец с резьбой 3/4", который идет в комплекте. Монтаж: открутить крепежные болты, прорезать отверстие в уплотнении, накрутить фланец на подводящий патрубок. Соединить фланцы через уплотнение, затянуть по нормам.
Подробно монтаж описан в регламенте по монтажу колонок, который можно получить у официальных представителей поставщика. Во время монтажа необходимо обеспечить крепление трубопровода, исключающее сгибающее или растягивающее воздействие. Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода. Изделие собранное и поставленное на объект, прошло заводские испытания и готово к монтажу. Какие-либо работы, связанные с демонтажем элементов, могут вызвать потерю герметичности.
