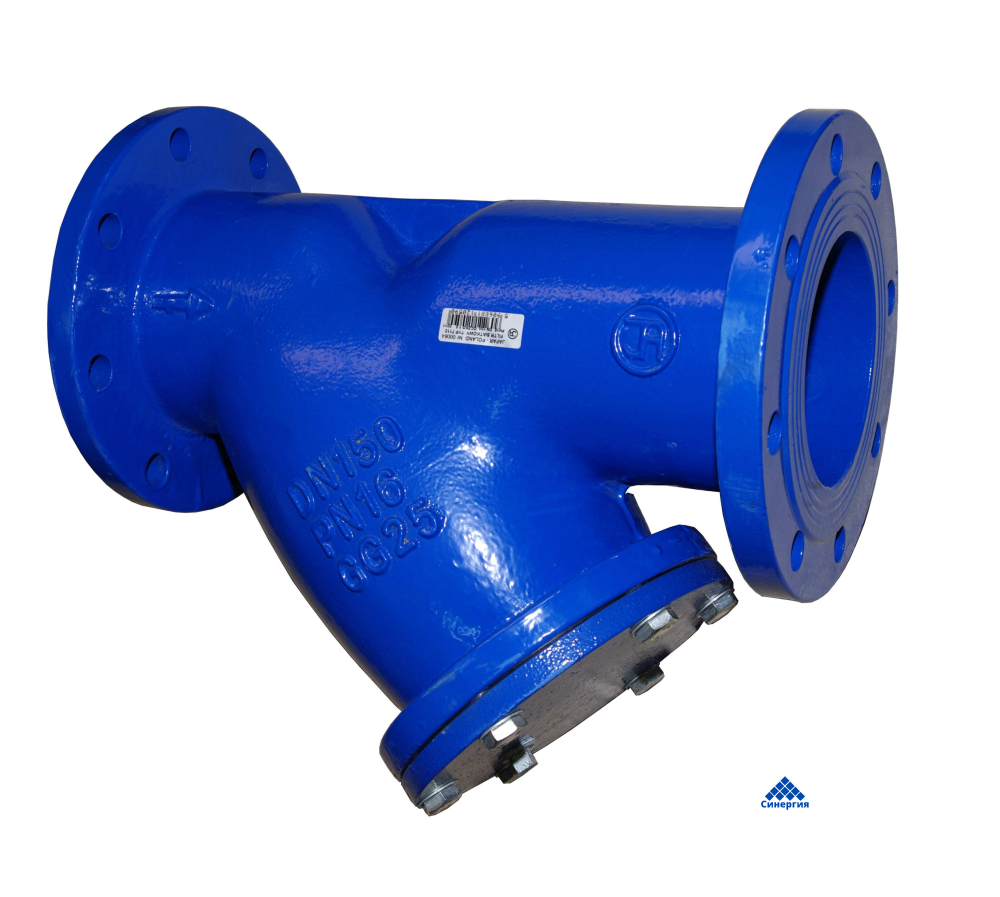

7110 Фильтр сетчатый фланцевый
Класс герметичности «А»
Рабочее давление: PN16 бар
Максимальная температура: 70оC
Стандартное исполнение:
Pn16, 70оC, эпоксидное покрытие RAL5005 250 мкм
Другие исполнения по запросу
Конструктивные особенности:
Вкладыш сетчатый из нержавеющей стали:
-1,25 мм для Ду50 - Ду80 (33% площади)
-1,50 мм для Ду100 - Ду300 (40% площади)
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и крышка |
из серого чугуна EN-GJL-250 в соответствии с PN-EN 1561:2012. Покрытие эпоксидно-порошковое |
|
Сетчатый вкладыш |
нержавеющая сталь в соответствии с PN-EN 10088-1:2007 |
Применение:
Для защиты измерительного и прочего оборудования от загрязнения и выхода из строя.
Захватывает все частицы с диаметром выше 1,25-1,5 мм.
|
DN |
PN |
L |
H |
H1 |
D |
d |
K |
l x n PN16 (PN10) |
Пробка |
Вес |
|
[мм] |
[бар] |
[мм] |
["] |
[кг] |
||||||
|
50 |
10/16 |
230 |
140 |
270 |
165 |
102 |
125 |
19x4 |
1/2 |
10 |
|
65 |
290 |
165 |
310 |
185 |
122 |
145 |
1 |
14 |
||
|
80 |
310 |
200 |
370 |
200 |
138 |
160 |
19x8 |
1 |
19 |
|
|
100 |
350 |
230 |
440 |
220 |
158 |
180 |
19x8 |
1 |
28,7 |
|
|
125 |
400 |
280 |
540 |
250 |
188 |
210 |
5/4 |
45 |
||
|
150 |
480 |
330 |
560 |
285 |
212 |
240 |
23x8 |
6/4 |
59,3 |
|
|
200 |
600 |
358 |
600 |
340 |
268 |
295 |
23x12(8) |
6/4 |
105 |
|
|
250 |
730 |
509 |
700 |
395 |
320 |
350/355 |
28(23)x12 |
2 |
191,8 |
|
|
300 |
850 |
531 |
750 |
445 |
370 |
400/410 |
28(23)x12 |
2 |
240,2 |
|

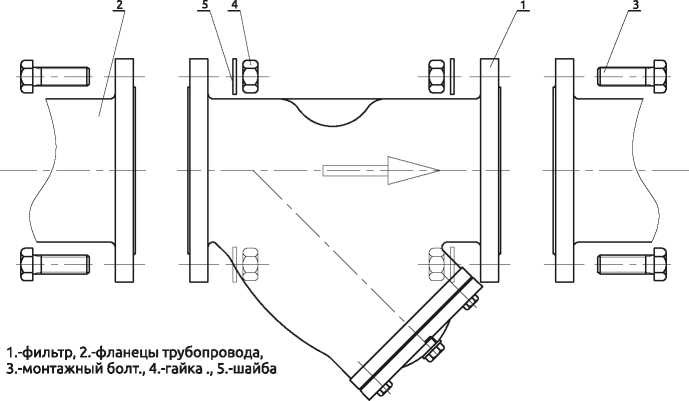

Монтаж и установка:
Фильтры сетчатые фланцевые ТИП 7110 могут устанавливаться в надземных и подземных трубопроводах на горизонтальных установках. Фильтры следует устанавливать в легкодоступных местах. Фланцевые фильтры приспособлены к монтажу между фланцами трубопровода, размеры которых соответствуют фланцам фильтра. При проектировании, необходимо предусмотреть высоту расположения трубопровода над полом, с учетом запаса на свободный выход вкладыша при ревизии.
Во время монтажа следует обратить внимание на то, чтобы на арматуру (фильтр) не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массой трубопровода без опор. Рекомендуется осуществлять действия по монтажу с учетом компенсации температуры и давления трубопровода, обеспечивающих возможность регулярного контроля в установленное время.
