№ 9883 обратный клапан c рычагом и противовесом, PN 10 | PN 16 | PN 25 HAWLE
Особенности модели:
- Обратный клапан с рычагом и противовесом
- Размеры: DN 150-DN 1400
- Давление: PN 10 | PN 161 PN 25
- Короткая строительная длина, небольшой объем и малый вес
- Обратные клапаны с рычагом и противовесом могут быть установлены как на горизонтальных так и на вертикальных участках трубопровода (указать при заказе).
- Диск клапана с двойным эксцентриситетом удерживается в открытом положении потоком. Угол открытия диска зависит от скорости потока.
- Благодаря использованию съёмных противовесов разной массы, возможна адаптация клапана к индивидуальным условиям эксплуатации.
- Противовес может быть расположен справа или слева
- Специальные исполнения (напр. с уплотнением "металл по металлу") под заказ!
- Присоединительные размеры фланцев согласно EN 1092-2, ГОСТ 33259-2015
Материал | Технические особенности
- Седло: отполированная наплавка из нержавеющей стали
- Корпус и диск из высокопрочного чугуна, внутри и снаружи с эпоксидным порошковым покрытием
- Уплотнительные кольца из эластомера
- Валы из нержавеющей стали
- Прижимное кольцо из стали с эпоксидным порошковым покрытием или из нержавеющей стали
- Внутренние и внешние крепежные элементы из нержавеющей стали
- Подшипник из бронзы
Давление PN10

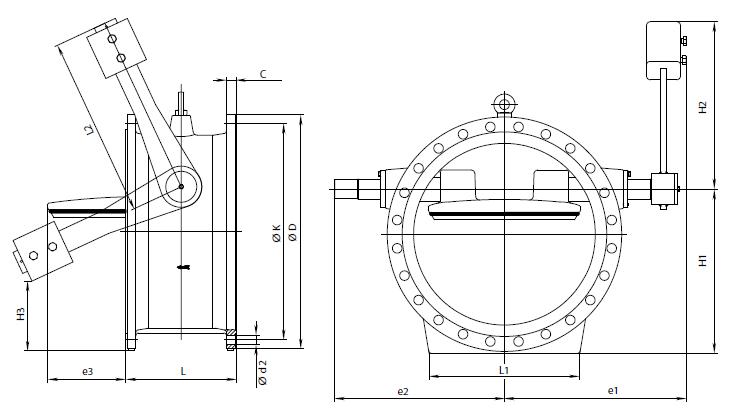

DN | MOP (PN) | D | K | d | C | f | Болты | L | L1 | L2 | e1 | e2 | e3 | h1 | h2 | h3 | |
Кол-во | d2 | ||||||||||||||||
100 | 10 | 220 | 180 | 156 | 19 | 3 | 8 | 19 | 190 | - | 200 | 200 | 184 | - | 135 | 188 | 26 |
125 | 250 | 210 | 184 | 19 | 3 | 8 | 19 | 200 | - | 200 | 223 | 207 | - | 156 | 188 | 47 | |
150 | 285 | 240 | 211 | 19 | 3 | 8 | 23 | 210 | - | 200 | 245 | 230 | 9 | 180 | 188 | 69 | |
200 | 340 | 295 | 266 | 20 | 3 | 8 | 23 | 230 | - | 200 | 268 | 252 | 35 | 220 | 188 | 107 | |
250 | 405 | 350 | 319 | 22 | 3 | 12 | 23 | 250 | - | 300 | 325 | 305 | 68 | 265 | 285 | 92 | |
300 | 460 | 400 | 370 | 24,5 | 4 | 12 | 23 | 270 | 285 | 300 | 340 | 317 | 87 | 315 | 285 | 142 | |
350 | 520 | 460 | 429 | 26,5 | 4 | 16 | 23 | 290 | 250 | 400 | 410 | 382 | 117 | 357 | 372 | 140 | |
400 | 580 | 515 | 480 | 28 | 4 | 16 | 28 | 310 | 370 | 400 | 440 | 412 | 138 | 400 | 372 | 182 | |
450 | 640 | 565 | 530 | 30 | 4 | 20 | 28 | 330 | 425 | 450 | 470 | 443 | 165 | 442 | 418 | 204 | |
500 | 670 | 620 | 582 | 26,5 | 4 | 20 | 28 | 350 | 460 | 500 | 520 | 490 | 188 | 470 | 465 | 200 | |
600 | 780 | 725 | 682 | 30 | 5 | 20 | 31 | 390 | 470 | 600 | 570 | 546 | 238 | 550 | 555 | 237 | |
700 | 910 | 840 | 794 | 39,5 | 5 | 24 | 31 | 430 | 580 | 700 | 700 | 661 | 305 | 640 | 653 | 273 | |
800 | 1025 | 950 | 901 | 43 | 5 | 24 | 34 | 470 | 655 | 800 | 745 | 711 | 355 | 723 | 743 | 314 | |
900 | 1125 | 1050 | 1001 | 46,5 | 5 | 28 | 34 | 510 | 680 | 900 | 800 | 780 | 400 | 797 | 830 | 348 | |
1000 | 1255 | 1160 | 1112 | 50 | 5 | 28 | 37 | 550 | 690 | 1000 | 870 | 863 | 460 | 887 | 935 | 360 | |
1200 | 1455 | 1380 | 1328 | 45 | 5 | 32 | 41 | 630 | 810 | 1200 | 960 | 938 | 568 | 1040 | 1113 | 427 | |
1400 | 1675 | 1590 | 1530 | 46 | 5 | 36 | 44 | 710 | 900 | 1240 | 1240 | 1205 | 682 | 1205 | 1305 | 482 |
Давление PN16
DN | PN | D | К | d | C | f | Болты | L | L1 | L2 | e1 | e2 | e3 | h1 | h2 | h3 | |
Кол-во | d2 | ||||||||||||||||
100 | 16 | 220 | 180 | 156 | 19 | 3 | 8 | 19 | 190 | - | 200 | 200 | 184 | - | 135 | 188 | 26 |
125 | 250 | 210 | 184 | 19 | 3 | 8 | 19 | 200 | - | 200 | 223 | 207 | - | 156 | 188 | 47 | |
150 | 285 | 240 | 211 | 19 | 3 | 8 | 23 | 210 | - | 200 | 245 | 230 | 9 | 180 | 188 | 69 | |
200 | 340 | 295 | 266 | 20 | 3 | 12 | 23 | 230 | - | 200 | 268 | 252 | 35 | 220 | 188 | 107 | |
250 | 405 | 355 | 319 | 22 | 3 | 12 | 28 | 250 | - | 300 | 325 | 305 | 68 | 265 | 285 | 92 | |
300 | 460 | 410 | 370 | 24,5 | 4 | 12 | 28 | 270 | 285 | 300 | 340 | 317 | 87 | 315 | 285 | 142 | |
350 | 520 | 470 | 429 | 26,5 | 4 | 16 | 28 | 290 | 250 | 400 | 410 | 382 | 117 | 357 | 372 | 140 | |
400 | 580 | 525 | 480 | 28 | 4 | 16 | 31 | 310 | 370 | 400 | 440 | 412 | 138 | 400 | 372 | 182 | |
450 | 640 | 585 | 548 | 30 | 4 | 20 | 31 | 330 | 425 | 450 | 470 | 443 | 165 | 442 | 740 | 204 | |
500 | 715 | 650 | 609 | 31,5 | 4 | 20 | 34 | 350 | 460 | 500 | 520 | 490 | 188 | 492 | 465 | 222 | |
600 | 840 | 770 | 720 | 36 | 5 | 20 | 37 | 390 | 535 | 600 | 590 | 567 | 238 | 580 | 555 | 267 | |
700 | 910 | 840 | 794 | 39,5 | 5 | 24 | 37 | 430 | 580 | 700 | 700 | 661 | 305 | 640 | 536 | 273 | |
800 | 1025 | 950 | 901 | 43 | 5 | 24 | 41 | 470 | 655 | 800 | 745 | 711 | 355 | 723 | 743 | 314 | |
900 | 1125 | 1050 | 1001 | 46,5 | 5 | 28 | 41 | 510 | 680 | 900 | 800 | 780 | 400 | 797 | 830 | 348 | |
1000 | 1255 | 1170 | 1112 | 50 | 5 | 28 | 44 | 550 | 690 | 1000 | 870 | 863 | 460 | 887 | 935 | 360 | |
1200 | 1485 | 1390 | 1328 | 57 | 5 | 32 | 50 | 630 | 810 | 1200 | 960 | 938 | 568 | 1055 | 1113 | 442 | |
1400 | 1685 | 1590 | 1530 | 60 | 5 | 36 | 50 | 710 | 900 | 1400 | 1240 | 1210 | 682 | 1210 | 1305 | 487 |
Давление PN25
DN | PN | D | К | d | C | f | Болты | L | L1 | L2 | e1 | e2 | e3 | h1 | h2 | h3 | |
Кол-во | d2 | ||||||||||||||||
100 | 25 | 235 | 190 | 156 | 19 | 3 | 8 | 23 | 190 | - | 200 | 200 | 184 | - | 143 | 188 | 33 |
125 | 270 | 220 | 184 | 19 | 3 | 8 | 28 | 200 | - | 200 | 223 | 207 | - | 166 | 188 | 57 | |
150 | 300 | 250 | 211 | 20 | 3 | 8 | 28 | 210 | - | 200 | 245 | 230 | 9 | 186 | 188 | 73 | |
200 | 360 | 310 | 274 | 22 | 3 | 12 | 28 | 230 | - | 200 | 268 | 252 | 35 | 230 | 188 | 117 | |
250 | 425 | 370 | 330 | 24,5 | 3 | 12 | 31 | 250 | 280 | 300 | 330 | 317 | 68 | 285 | 285 | 111 | |
300 | 485 | 430 | 389 | 27,5 | 4 | 16 | 31 | 270 | 310 | 400 | 390 | 362 | 87 | 328 | 370 | 112 | |
350 | 555 | 490 | 448 | 30 | 4 | 16 | 34 | 290 | 250 | 400 | 435 | 410 | 117 | 357 | 372 | 160 | |
400 | 620 | 550 | 503 | 32 | 4 | 16 | 37 | 310 | 370 | 400 | 490 | 469 | 138 | 420 | 376 | 192 | |
450 | 670 | 600 | 548 | 34,5 | 4 | 20 | 37 | 330 | 425 | 500 | 510 | 488 | 167 | 457 | 465 | 187 | |
500 | 730 | 660 | 609 | 36,5 | 4 | 20 | 37 | 350 | 460 | 500 | 570 | 554 | 188 | 500 | 465 | 230 | |
600 | 845 | 770 | 720 | 42 | 5 | 20 | 41 | 390 | 535 | 600 | 625 | 610 | 238 | 582 | 555 | 267 | |
700 | 960 | 875 | 820 | 46,5 | 5 | 24 | 44 | 430 | 610 | 700 | 715 | 698 | 306 | 655 | 647 | 270 | |
900 | 1185 | 1090 | 1028 | 55,5 | 5 | 28 | 50 | 510 | 620 | 900 | 835 | 795 | 400 | 838 | 850 | 335 |
