ИГОЛЬЧАТЫЙ (ПЛУНЖЕРНЫЙ) РЕГУЛИРУЮЩИЙ КЛАПАН PN 10 | PN 16 | PN 25 | PN 40 HAWLE
Артикул: 753911606
Особенности модели:
- Оптимизированная конструкция корпуса для лучшего направления потока, минимальные потери в полностью открытом положении.
- Минимальное обслуживание в связи с расположением уплотнительного кольца, гарантирующим отсутствие кавитации
- Шток крепится с двух сторон самосмазывающимися втулками, не требующими обслуживания.
- Внутренние детали и фитинги из нержавеющей стали - - Направляющие поршня бронзовые приварные защищены от коррозии и износа.
- Шток с двумя о-образными уплотнителями.
- Опционные контрольные устройства для контроля отсутствия кавитации.
- Заменяемое седло и уплотнительное кольцо, не требует специальных инструментов.
- Защитное эпоксидное покрытие
Материал | Технические особенности
- Корпус из высокопрочного чугуна, внутри и снаружи с эпоксидным порошковым покрытием
- Уплотненительные кольца из эластомера
- Все металлические детали из нержавеющей стали
- Рабочая среда: Вода
Варианты применения:
- Донные отводы от резервуаров
- Вводы в резервуар
- Контроль расхода воды
- Клапан защиты от разрывов трубопровода
- Контроль расхода на станциях водоочистки
- Контроль давления
- Байпас турбины

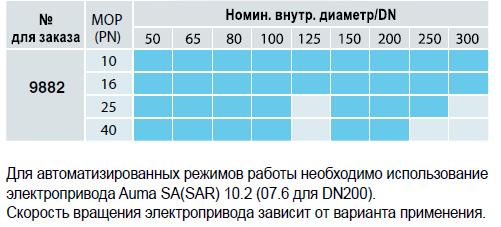

Данные для запроса/заказа:
- Среда
- Применение, предполагаемое использование
- Режим работы (постоянный, кратковременный)
- Расходы: мин и макс
- Давление до клапана при мин. и макс, расходах.
- Требования к приводу
- Необходимость в специальных материалах
| DN | L | L1 | L2 | e1 | e2 | e3 | e4 | e5 | d | H1 | H2 | H3 | Редуктор |
| 200 | 400 | 140 | 200 | 445 | 188 | 312 | 95 | 158 | 245 | 198 | 163 | 239 | TK2 |
| 250 | 450 | 170 | 230 | 480 | 200 | 357 | 95 | 158 | 245 | 235 | 163 | 239 | TK2 |
| 300 | 500 | 200 | 250 | 518 | 230 | 395 | 95 | 158 | 245 | 268 | 163 | 239 | TK2 |
| 350 | 550 | 240 | 280 | 558 | 260 | 435 | 95 | 158 | 245 | 300 | 163 | 239 | TK2 |
| 400 | 600 | 270 | 300 | 656 | 296 | 471 | 110 | 175 | 370 | 340 | 184 | 271 | TK3 |
| 450 | 650 | 300 | 330 | 695 | 330 | 510 | 110 | 175 | 370 | 353 | 184 | 271 | TK3 |
| 500 | 750 | 340 | 380 | 736 | 370 | 551 | 110 | 198 | 370 | 388 | 285 | 372 | TK3-RD4 |
| 600 | 900 | 400 | 450 | 821 | 440 | 636 | 156 | 245 | 370 | 455 | 334 | 420 | TK3-RD4 |
| 700 | 1050 | 470 | 530 | 908 | 510 | 723 | 190 | 313 | 370 | 520 | 397 | 484 | TK3-RD5 |
| 800 | 1200 | 540 | 600 | 978 | 580 | 793 | 190 | 313 | 370 | 590 | 397 | 484 | TK3-RD5 |
| 900 | 1350 | 600 | 680 | 1048 | 655 | 863 | 190 | 313 | 370 | 670 | 397 | 484 | TK3-RD5 |
| 1000 | 1500 | 670 | 750 | 1131 | 730 | 946 | 242 | 365 | 370 | 750 | 432 | 519 | TK3-RD6 |
| 1200 | 1800 | 800 | 900 | 1277 | 865 | 1092 | 242 | 365 | 370 | 880 | 432 | 519 | TK3-RD6 |
| 1400 | 2100 | 940 | 1050 | 1442 | 1015 | 1257 | 242 | 365 | 370 | 1030 | 432 | 519 | TK3-RD6 |
| 1600 | 2400 | 1070 | 1200 | 1680 | 1153 | 1437 | 290 | 515 | 485 | 1180 | 538 | 625 | TK3-RD7 |
