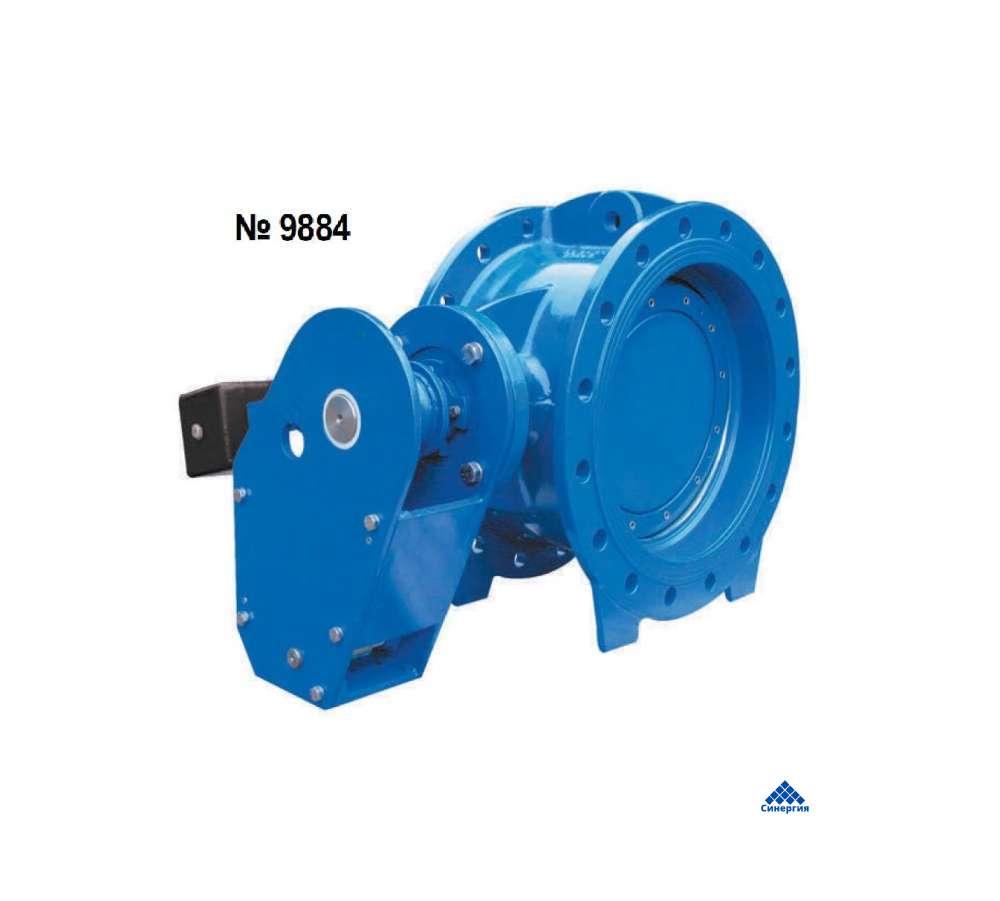

№ 9884 обратный клапан c рычагом и противовесом и амортизатором для демпфирования, PN 10 | PN 16 | PN 25 HAWLE
Артикул: 753911606
Особенности модели:
- Упругозапирающийся, с рычагом и противовесом, с амортизатором для демпфирования гидравлических ударов

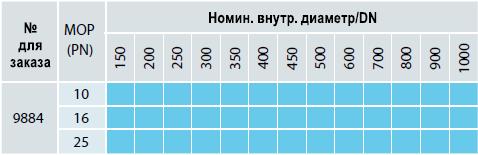

- Размеры: DN 200 - DN 1000
- Давление: PN 10 | PN 16 | PN 25
- Обратные клапаны с амортизаторами для демпфирования гидроударов обеспечивают плавное, безударное запирание и предотвращают гидроудары на весь ход
- Возможна адаптация скорости закрытия диска к индивидуальным условиям эксплуатации. Все детали обратного клапана рассчитаны на большие нагрузки во время демпфирования
- Присоединительные размеры фланцев согласно EN 1092-2, ГОСТ 33259-2015
Материал | Технические особенности
- - Седло: отполированная наплавка из нержавеющей стали
- - Корпус и диск из высокопрочного чугуна, внутри и снаружи с эпоксидным порошковым покрытием
- Уплотнительные кольца из эластомера - - Валы из нержавеющей стали
- - Прижимное кольцо из стали с эпоксидным порошковым покрытием или из нержавеющей стали
- - Внутренние и внешние крепежные элементы из нержавеющей стали
- - Подшипники из бронзы
1. Корпус и диск затвора из высокопрочного чугуна, внутри и снаружи с эпоксидным порошковым покрытием - 2. Кронштейн амортизатора из стали, с эпоксидным порошковым покрытием
3. Амортизатор для демпфирования гидравлических ударов
4. Клапан регулировки степени демпфирования - 5. Рычаг из стали с эпоксидным порошковым покрытием
6. Противовес из стали с эпоксидным порошковым покрытием
Давление PN10

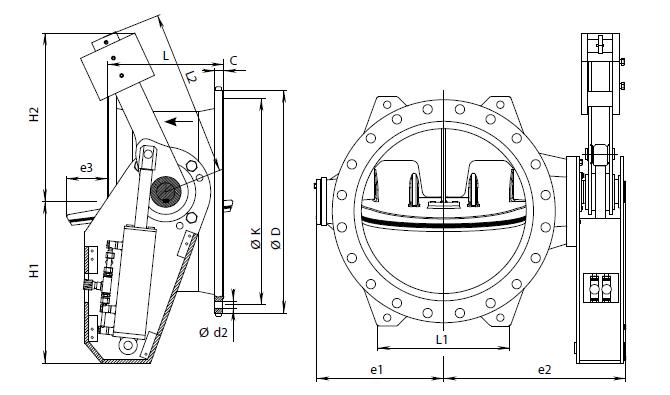

DN | MOP (PN) | L | L1 | L2 | e1 | e2 | e3 | D | К | C | Болты | H1 | H2 | Beс | |
Кол-во | d2 | ||||||||||||||
150 | 10 | 210 | 335 | 132 | 265 | 285 | 240 | 19,0 | 8 | 23 | 276 | 348 | 62 | ||
200 | 230 | 200 | 370 | 210 | 357 | 5 | 340 | 295 | 20,0 | 8 | 23 | 297 | 378 | 90 | |
250 | 250 | 255 | 370 | 241 | 373 | 29 | 405 | 350 | 22,0 | 12 | 23 | 288 | 390 | 130 | |
300 | 270 | 278 | 370 | 261 | 414 | 34 | 460 | 400 | 24,5 | 12 | 23 | 294 | 383 | 165 | |
350 | 290 | 352 | 440 | 291 | 468 | 67 | 505 | 460 | 24,5 | 16 | 23 | 325 | 467 | 210 | |
400 | 310 | 343 | 440 | 322 | 514 | 69 | 565 | 515 | 24,5 | 16 | 28 | 339 | 453 | 230 | |
450 | 330 | 380 | 485 | 357 | 550 | 84 | 615 | 565 | 25,5 | 20 | 28 | 335 | 498 | 280 | |
500 | 350 | 400 | 500 | 382 | 595 | 98 | 670 | 620 | 26,5 | 20 | 28 | 486 | 506 | 310 | |
600 | 390 | 540 | 605 | 430 | 631 | 139 | 780 | 725 | 30,0 | 20 | 31 | 516 | 641 | 610 | |
700 | 430 | 598 | 720 | 497 | 750 | 220 | 895 | 840 | 32,5 | 24 | 31 | 603 | 807 | 850 | |
800 | 470 | 670 | 810 | 563 | 812 | 260 | 1015 | 950 | 35,0 | 24 | 34 | 644 | 913 | 1050 | |
900 | 510 | 710 | 920 | 662 | 933 | 305 | 1115 | 1050 | 37,5 | 28 | 34 | 707 | 1030 | 1350 | |
1000 | 550 | 750 | 1120 | 688 | 1045 | 352 | 1230 | 1160 | 40,0 | 28 | 37 | 705 | 1255 | 2050 |
Давление PN16
DN | PN | D | К | d | C | f | Болты | L | e1 | e2 | h1 | h2 | Beс | |
Кол-во | d2 | |||||||||||||
200 | 16 | 340 | 295 | 266 | 20 | 3 | 12 | 23 | 230 | 210 | 357 | 297 | 378 | 95 |
250 | 405 | 355 | 319 | 22 | 3 | 12 | 28 | 250 | 241 | 373 | 288 | 390 | 110 | |
300 | 460 | 410 | 370 | 24,5 | 4 | 12 | 28 | 270 | 261 | 414 | 294 | 383 | 150 | |
350 | 520 | 470 | 429 | 26,5 | 4 | 16 | 28 | 290 | 291 | 468 | 325 | 467 | 190 | |
400 | 580 | 525 | 480 | 28 | 4 | 16 | 31 | 310 | 322 | 514 | 339 | 453 | 245 | |
450 | 640 | 585 | 548 | 30 | 4 | 20 | 31 | 330 | 357 | 550 | 335 | 498 | - | |
500 | 715 | 650 | 609 | 31,5 | 4 | 20 | 34 | 350 | 382 | 595 | 486 | 506 | 334 | |
600 | 840 | 770 | 720 | 36 | 5 | 20 | 37 | 390 | 430 | 631 | 516 | 641 | 505 | |
700 | 910 | 840 | 794 | 39,5 | 5 | 24 | 37 | 430 | 497 | 750 | 603 | 807 | 800 | |
800 | 1025 | 950 | 901 | 43 | 5 | 24 | 41 | 470 | 563 | 812 | 644 | 913 | - | |
900 | 1125 | 1050 | 1001 | 46,5 | 5 | 24 | 41 | 510 | 662 | 933 | 707 | 1030 | 1382 | |
1000 | 1225 | 1170 | 1112 | 50 | 5 | 28 | 44 | 550 | 688 | 1045 | 705 | 1255 | 1995 |
Давление PN25
DH | PH | D | К | d | C | f | Болты | L | e1 | e2 | h1 | h2 | Beс | |
Кол-во | d2 | |||||||||||||
150 | 25 | 300 | 250 | 211 | 20 | 3 | 8 | 28 | 210 | 132 | 265 | 276 | 348 | 46 |
150 | 40 | 300 | 250 | 211 | 26 | 3 | 8 | 28 | 210 | 132 | 265 | 276 | 348 | - |
200 | 25 | 360 | 310 | 274 | 22 | 3 | 12 | 28 | 230 | 210 | 357 | 297 | 378 | 99 |
250 | 25 | 425 | 370 | 330 | 24,5 | 3 | 12 | 31 | 250 | 259 | 416 | 297 | 383 | 128 |
250 | 40 | 450 | 385 | 345 | 34,5 | 3 | 12 | 34 | 250 | 259 | 416 | 297 | 383 | 170 |
300 | 25 | 485 | 430 | 389 | 27,5 | 4 | 16 | 31 | 270 | 261 | 414 | 294 | 383 | 150 |
500 | 25 | 730 | 660 | 609 | 36,5 | 4 | 20 | 37 | 350 | 386 | 595 | 486 | 641 | 450 |
600 | 25 | 845 | 770 | 720 | 42 | 5 | 20 | 41 | 390 | 484 | 721 | 670 | 740 | 714 |
