№ 9885, № 9886 обратный клапан с наклонным седлом с и без конечного амортизатора, PN 10 | PN 16 | PN 25 HAWLE
Особенности модели:
- Короткое время закрытия за счет наклонного седла по сравнению с вертикальным седлом
- Малые потери напора благодаря оптимизированной форме седла
- Компактность
- Отсутствие подвижных деталей внутри арматуры (в стандартном исполнении)

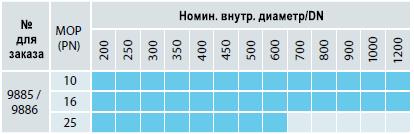

- Размеры: DN 200 до DN 1200
- Давление: PN 10 | PN 161 PN 25
-Присоединительные размеры фланцев согласно EN 1092-2, ГОСТ 33259-2015
- Опция: конечный амортизатор
- Препятствует гидравлическому удару
- Легкое обслуживание засчет наружного положения амортизатора
- Регулирование амортизации возможно в любое время
- Легкое открытие диска, амортизатор не соединен с диском

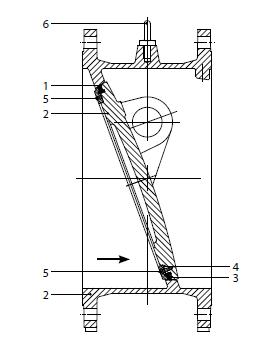

Материал | Технические особенности
- Седло отполированная наплавка из нержавеющей стали
2. Корпус и диск из высокопрочного чугуна, внутри и снаружи с эпоксидным порошковым покрытием
3. Уплотнительные кольца из эластомера
4. Прижимное кольцо из стали с эпоксидным порошковым покрытием или из нержавеющей стали
5. Внутренние и внешние крепежные элементы из нержавеющей стали
6. Проушина для транспортировки из стали
- Валы из нержавеющей стали
- Подшипник из бронзы

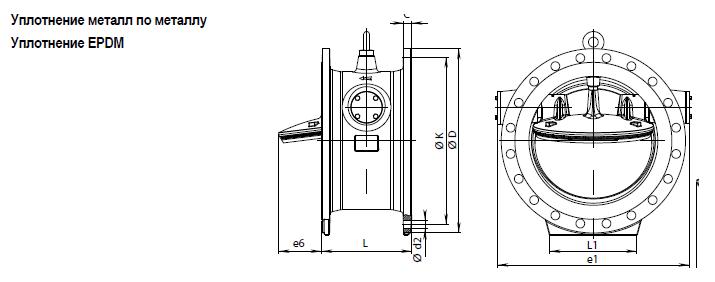

Обратный клапан с наклонным седлом без конечного амортизатора, PN 10 | PN 16 | PN 25
Давление PN10
DH | PH | D | К | d | C | f | Болты | L | e1 | e2 | Beс | |
Кол-во | d2 | |||||||||||
200 | 10 | 340 | 295 | 266 | 20 | 3 | 8 | 23 | 230 | 370 | 17 | 60 |
250 | 405 | 350 | 319 | 22 | 3 | 12 | 23 | 250 | 444 | 48 | 75 | |
300 | 455 | 400 | 370 | 24,5 | 4 | 12 | 23 | 270 | 484 | 63 | 105 | |
350 | 520 | 460 | 429 | 26,5 | 4 | 16 | 23 | 290 | 554 | 90 | 140 | |
400 | 580 | 515 | 480 | 28 | 4 | 16 | 28 | 310 | 624 | 115 | 152 | |
450 | 640 | 565 | 530 | 25,5 | 4 | 20 | 28 | 330 | 684 | 145 | 185 | |
500 | 715 | 620 | 582 | 31,5 | 4 | 20 | 28 | 350 | 744 | 166 | 244 | |
600 | 840 | 725 | 682 | 36 | 5 | 20 | 31 | 390 | 882 | 217 | 360 | |
700 | 910 | 840 | 794 | 32,5 | 5 | 24 | 31 | 430 | 978 | 256 | 550 | |
800 | 1015 | 950 | 901 | 35 | 5 | 24 | 34 | 470 | 1071 | 323 | 735 | |
900 | 1125 | 1050 | 1001 | 46,5 | 5 | 28 | 34 | 510 | 1120 | 360 | 1270 | |
1000 | 1255 | 1170 | 1112 | 50 | 5 | 28 | 37 | 550 | 1374 | 417 | 1780 | |
1200 | 1485 | 1390 | 1328 | 57 | 5 | 32 | 41 | 630 | 1630 | 530 | 2315 |
Давление PN16
DH | PH | D | К | d | C | f | Болты | L | e1 | e2 | Beс | |
Кол-во | d2 | |||||||||||
200 | 16 | 340 | 295 | 266 | 20 | 3 | 12 | 23 | 230 | 370 | 17 | 60 |
250 | 405 | 350 | 319 | 22 | 3 | 12 | 28 | 250 | 444 | 48 | 75 | |
300 | 455 | 410 | 370 | 24,5 | 4 | 12 | 28 | 270 | 484 | 63 | 105 | |
350 | 520 | 470 | 429 | 26,5 | 4 | 16 | 28 | 290 | 554 | 90 | 140 | |
400 | 580 | 525 | 480 | 28 | 4 | 16 | 31 | 310 | 624 | 115 | 152 | |
450 | 640 | 585 | 548 | 30 | 4 | 20 | 31 | 330 | 684 | 145 | 185 | |
500 | 715 | 650 | 609 | 31,5 | 4 | 20 | 34 | 350 | 744 | 166 | 244 | |
600 | 840 | 770 | 720 | 36 | 5 | 20 | 37 | 390 | 882 | 217 | 360 | |
700 | 910 | 840 | 794 | 39,5 | 5 | 24 | 37 | 430 | 978 | 256 | 550 | |
800 | 1015 | 950 | 901 | 35 | 5 | 24 | 41 | 470 | 1071 | 323 | 735 | |
900 | 1125 | 1050 | 1001 | 46,5 | 5 | 28 | 41 | 510 | 1220 | 360 | 1270 | |
1000 | 1255 | 1170 | 1112 | 50 | 5 | 28 | 44 | 550 | 1374 | 417 | 1780 | |
1200 | 1485 | 1390 | 1328 | 57 | 5 | 32 | 50 | 630 | 1630 | 530 | 2315 |
Давление PN25
DN | MOP (PN) | L | L1 | e1 | e6 | D | K | C | Болты | Beс | |
Кол-во | d2 | ||||||||||
200 | 25 | 230 | - | 370 | 17 | 360 | 310 | 22,0 | 12 | 28 | 63 |
250 | 250 | 180 | 440 | 48 | 425 | 370 | 24,5 | 12 | 31 | 76 | |
300 | 270 | 250 | 525 | 63 | 485 | 430 | 27,5 | 16 | 31 | 127 | |
350 | 290 | 260 | 555 | 90 | 555 | 490 | 30,0 | 16 | 34 | 145 | |
400 | 310 | 260 | 625 | 115 | 620 | 550 | 32,0 | 16 | 37 | 205 | |
450 | 330 | 300 | 705 | 115 | 660 | 585 | 49,0 | 16 | 41 | 280 | |
500 | 350 | 340 | 745 | 166 | 730 | 660 | 36,5 | 20 | 37 | 307 | |
600 | 390 | 400 | 880 | 217 | 845 | 770 | 42,0 | 20 | 41 | 452 |
Давление PN10
DN | MOP (PN) | L | L1 | L2 | e1 | e2 | D | K | C | Болты | H1 | H2 | Beс | |
Кол-во | d2 | |||||||||||||
200 | 10 | 230 | - | 235 | 185 | 318 | 340 | 295 | 20,0 | 8 | 23 | 250 | 218 | 80 |
250 | 250 | 180 | 300 | 220 | 355 | 405 | 350 | 22,0 | 12 | 23 | 265 | 272 | 98 | |
300 | 270 | 200 | 300 | 242 | 374 | 455 | 400 | 24,5 | 12 | 23 | 252 | 285 | 143 | |
350 | 290 | 260 | 400 | 277 | 413 | 520 | 460 | 26,5 | 16 | 23 | 269 | 353 | 160 | |
400 | 310 | 260 | 400 | 312 | 446 | 580 | 515 | 28,0 | 16 | 28 | 257 | 366 | 175 | |
450 | 330 | 300 | 450 | 342 | 505 | 640 | 565 | 30,0 | 20 | 28 | 324 | 403 | 250 | |
500 | 350 | 340 | 500 | 372 | 530 | 715 | 620 | 31,5 | 20 | 28 | 334 | 455 | 298 | |
600 | 390 | 400 | 600 | 440 | 603 | 840 | 725 | 36,5 | 20 | 31 | 310 | 533 | 460 | |
700 | 430 | 500 | 700 | 490 | 724 | 910 | 840 | 39,5 | 24 | 31 | 360 | 623 | 640 | |
800 | 470 | 500 | 800 | 535 | 783 | 1015 | 950 | 35,0 | 24 | 34 | 457 | 733 | 940 | |
900 | 510 | 640 | 900 | 610 | 853 | 1125 | 1050 | 46,5 | 28 | 34 | 466 | 815 | 1110 | |
1000 | 550 | 740 | 1000 | 687 | 992 | 1255 | 1160 | 50,0 | 28 | 37 | 500 | 880 | 1570 | |
1200 | 630 | 885 | 1200 | 815 | 1208 | 1485 | 1380 | 57,0 | 32 | 41 | 695 | 1042 | 2636 |
Давление PN16
DN | MOP (PN) | L | L1 | L2 | e1 | e2 | D | K | C | Болты | H1 | H2 | Beс | |
Кол-во | d2 | |||||||||||||
200 | 16 | 230 | - | 235 | 185 | 318 | 340 | 295 | 20,0 | 12 | 23 | 250 | 218 | 82 |
250 | 250 | 180 | 300 | 220 | 355 | 405 | 355 | 22,0 | 12 | 28 | 265 | 272 | 100 | |
300 | 270 | 200 | 300 | 242 | 374 | 455 | 410 | 24,5 | 12 | 28 | 252 | 285 | 145 | |
350 | 290 | 260 | 400 | 277 | 413 | 520 | 470 | 26,5 | 16 | 28 | 269 | 353 | 162 | |
400 | 310 | 260 | 400 | 312 | 446 | 580 | 525 | 28,0 | 16 | 31 | 257 | 366 | 177 | |
450 | 330 | 300 | 450 | 342 | 505 | 640 | 585 | 30,0 | 20 | 31 | 324 | 403 | 252 | |
500 | 350 | 340 | 500 | 372 | 530 | 715 | 650 | 31,5 | 20 | 34 | 334 | 455 | 300 | |
600 | 390 | 400 | 600 | 440 | 603 | 840 | 770 | 36,5 | 20 | 37 | 310 | 533 | 462 | |
700 | 430 | 500 | 700 | 490 | 724 | 910 | 840 | 39,5 | 24 | 37 | 360 | 623 | 642 | |
800 | 470 | 500 | 800 | 535 | 783 | 1015 | 950 | 35,0 | 24 | 41 | 457 | 733 | 942 | |
900 | 510 | 640 | 900 | 610 | 853 | 1125 | 1050 | 46,5 | 28 | 41 | 466 | 815 | 1112 | |
1000 | 550 | 740 | 1000 | 687 | 992 | 1255 | 1170 | 50,0 | 28 | 44 | 500 | 880 | 1572 | |
1200 | 630 | 885 | 1200 | 815 | 1208 | 1485 | 1390 | 57,0 | 32 | 50 | 695 | 1042 | 2638 |
Давление PN25
DN | MOP (PN) | L | L1 | L2 | e1 | e2 | D | K | C | Болты | H1 | H2 | Beс | |
Кол-во | d2 | |||||||||||||
200 | 25 | 230 | - | 235 | 185 | 318 | 360 | 310 | 22,0 | 12 | 28 | 250 | 218 | 85 |
250 | 250 | 180 | 300 | 220 | 355 | 425 | 370 | 24,5 | 12 | 31 | 265 | 272 | 102 | |
300 | 270 | 250 | 300 | 262 | 395 | 485 | 430 | 27,5 | 16 | 31 | 282 | 341 | 162 | |
350 | 290 | 260 | 400 | 277 | 413 | 555 | 490 | 30,0 | 16 | 34 | 269 | 353 | 172 | |
400 | 310 | 260 | 310 | 312 | 446 | 620 | 550 | 32,0 | 16 | 37 | 257 | 366 | 235 | |
450 | 330 | 300 | 450 | 352 | 505 | 660 | 585 | 49,0 | 16 | 41 | 327 | 403 | 310 | |
500 | 350 | 340 | 500 | 372 | 530 | 730 | 660 | 36,5 | 20 | 37 | 334 | 455 | 322 | |
600 | 390 | 400 | 390 | 440 | 603 | 845 | 770 | 42,0 | 20 | 41 | 310 | 533 | 490 |
