№9841 обратный шаровой клапан HAWLE
Артикул: 753911606
Описание изделия
- Предотвращение обратного потока по принципу работы обратного шарового клапана
- Простота монтажа и демонтажа благодаря наличию с одной стороны свободного фланца с интегрированным фланцевым уплотнением
- Сливное отверстие в корпусе
- Крышка с шарнирным механизмом, обеспечивающая простоту технического обслуживания
- 100 % защита от коррозии
- Свободный проход
Технические характеристики
- Корпус: GJS-400, эпоксидное порошковое покрытие
- Болты, гайки и подкладные шайбы: нержавеющая сталь
- Шар: эластомер с металлическим ядром Монтажная длина согласно EN 558-1, GR 48
- Размеры и отверстия фланцев согласно EN 1092-2-PN 10 (стандарт)
- Макс, рабочее давление: 10 бар

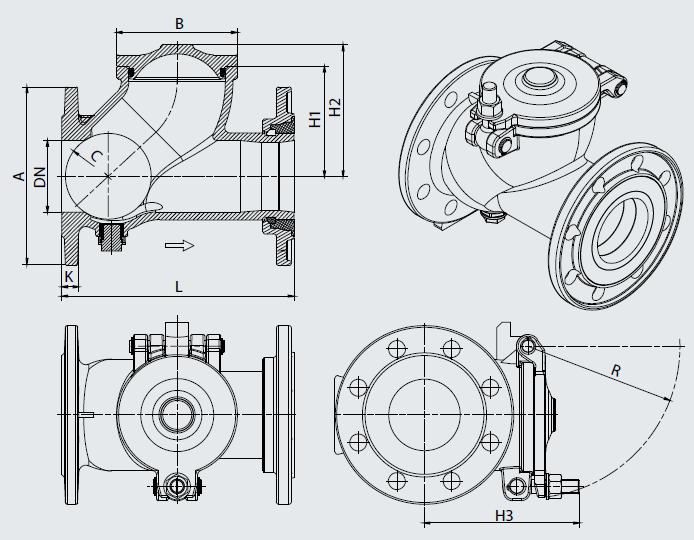

| DN | A | В |
C |
Н1 | H2 | ИЗ | К | L | R | Вес, кг |
| 2" | 100 | 86 | 103 | 27 | 175 | 6 | ||||
| 50 | 165 | 100 | 62 | 86 | 103 | 19 | 200 | 9 | ||
| 80 | 200 | 135 | 96 | 123 | 147 | 165 | 19 | 260 | 169 | 15 |
| 100 | 220 | 165 | 122 | 155 | 186 | 205 | 19 | 300 | 205 | 21 |
| 150 | 285 | 231 | 178 | 225 | 272 | 300 | 19 | 400 | 272 | 47 |
| 200 | 340 | 306 | 247 | 315 | 371 | 395 | 20 | 500 | 343 | 87 |
| 250 | 400 | 370 | 307 | 380 | 450 | 450 | 22 | 600 | 423 | 145 |
| 300 | 455 | 390 | 362 | 435 | 530 | 505 | 25 | 700 | 465 | 215 |
