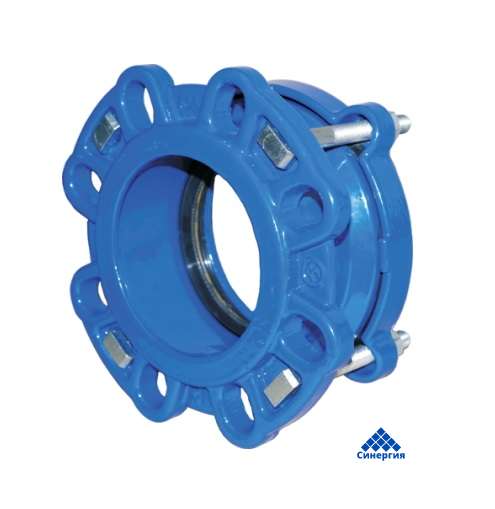

9152 Фланец для труб из стали и чугуна
Рабочее давление: PN10, PN16 бар
Максимальная температура 70'C
Стандартное исполнение:
PN16, 70°С EPDM, эпоксидное покрытие RAL5005 250 мкм
Другие исполнения по запросу
Конструктивные особенности:
Фланец предназначен для соединения гладких концов труб из стали, чугуна,
ПВХ-О (для труб не имеющих линейной составляющей) с фланцами других изделий
Уплотнение EPDM позволяет легко соединить трубы без перекосов
Увеличенная конфигурация присоединительных отверстий делает фланец более универсальным
Рифленая форма уплотнения компенсирует незначительные дефекты трубы
Возможность осевого отклонения до ±3°
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и фланец |
высокопрочный чугун ВЧ 50 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Уплотнение |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 |
|
Болт, гайка, шайба |
нержавеющая сталь 08Х18Н10, 10Х17Н13М2 ГОСТ 5632 |
Применение:
Соединения гладких концов труб из чугуна, стали, асбестоцемента, ПВХ-О с фланцами арматуры или других изделий
|

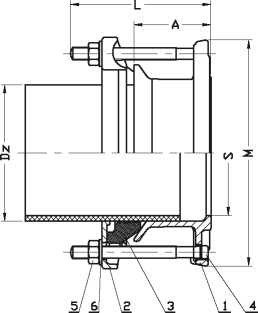

DN* |
PN |
S |
Dz |
L |
A |
M |
Вес |
|
[мм] |
[бар] |
[мм] |
[кг] |
||||
|
50 |
10/16 |
59 |
57-74 |
124 |
75 |
164 |
2,7 |
|
65 |
75 |
63-85 |
197 |
3,5 |
|||
|
80 |
101 |
84-107 |
203 |
3,7 |
|||
|
100 |
121 |
106-132 |
134 |
228 |
4,4 |
||
|
125 |
150 |
132-158 |
282 |
5,6 |
|||
|
150 |
173 |
157-185 |
283 |
6,0 |
|||
|
200 |
202 |
189-212 |
337 |
8,3 |
|||
|
200 |
225 |
218-244 |
338 |
8,3 |
|||
|
250 |
277 |
264-295 |
146 |
85 |
402 |
11,4 |
|
|
300 |
329 |
315-349 |
155 |
100 |
458 |
14,8 |
|
Монтаж и установка:
