9232 Отвод фланец-раструб для труб из ПЭ и ПВХ-О
Рабочее давление: PN10, PN16 бар
Максимальная температура 40'C
Стандартное исполнение:
PN16, 40°С, EPDM, эпоксидное покрытие RAL5005 250 мкм,
Другие исполнения по запросу
Конструктивные особенности:
Кольцо FORSHEDA обеспечивает герметичность соединения
Конусное, латунное, рассеченное кольцо с насечками фиксирует ПЭ и ПВХ-О трубу в подставке
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и прижимной фланец |
из ковкого чугуна EN-GJS-500-7 в соответствии с PN-EN 1563:2012 |
|
Кольцо конусное |
из латуни CuZn39PbAl1-B в соответствии с PN-EN 1982:2010 |
|
Кольцо FORSHEDA |
из резина EPDM в соответствии с PN-ISO 1629:2005 |
|
Болты и шайбы |
из нержавеющей стали A2 |
Применение:
Механическое соединение подставки ПГ с трубами из ПВХ-О и ПЭ
|

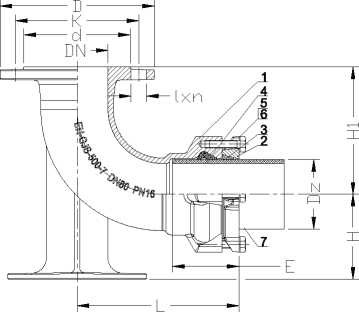

DN |
Dz |
D |
K |
d |
l x n |
H1 |
H |
L |
E |
Вес |
|
[мм] |
[кг] |
|||||||||
|
80 |
90 |
200 |
160 |
138 |
8x8(4) |
165 |
110 |
212 |
86 |
10,7 |
Монтаж и установка:
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж для установки ПГ возможен только фланцем вверх, при использовании подставки как угла 90° в любом положении.
При установке ПГ на фланец подставки, обязательно использовать уплотнения соответствующего диаметра. Снять фаску с трубы, примерно 30°. Отметить на трубе посадочный размер. Смазать техническим вазелином резиновые уплотнения. Ослабить болты на прижимном фланце. Вставить до упора трубу в подставку (контроль метка). Затянуть болты прижимного фланца до упора.
