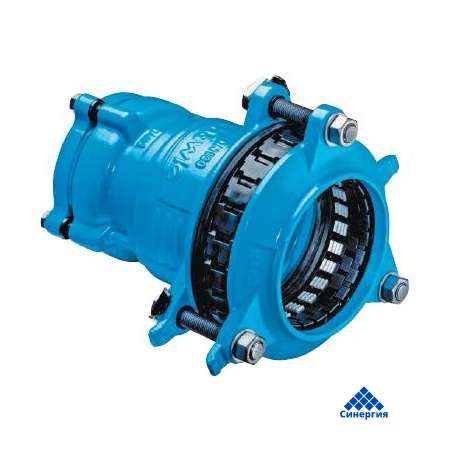

№7975 СОЕДИНИТЕЛЬНАЯ МУФТА SYNO 2000 С СИСТЕМОЙ ФИКСАЦИИ для труб из чугуна, стали, PE, PVC и А/Ц / PE, PVC HAWLE
Муфта System 2000
- Герметизацию соединения с трубой обеспечивает манжета
- Конец трубы вводится в уплотнительную камеру System 2000 без приложения лишних усилий
- Фиксация трубы происходит независимо от её герметизации и достигается путем затягивания болтов прижимного кольца
- Для тонкостенных РЕ труб (до 3 мм) и сетей с низким давлением рекомендуется использовать опорную втулку
- Пригодно для РЕ 80/100 согласно EN 12201, DIN 8074
- Для PVC согласно EN ISO 1452-2
Муфта Synoflex
- Обеспечивает прочное на растяжение соединение всех видов труб в сфере водоснабжения
- Компенсация угла 4°
Особенности модели:
- Специально разработано для ремонта и расширения сети пластмассовых труб
- Простой монтаж и демонтаж (хорошо зарекомендовавшее себя механическое соединение, сварочные работы не требуются, незначительные усилия при монтаже и демонтаже)
- После снятия упорного кольца SYNО2000 может использоваться в качестве надвижной муфты (внимание: при использовании в качестве надвижной муфты срезать фаску трубы)
Материал | Технические особенности
Корпус высокопрочный чугун с эпоксидным покрытием
Фиксирующее/Опорное кольцо латунь/РОМ
Уплотнение EPDM
Крепеж нерж. сталь

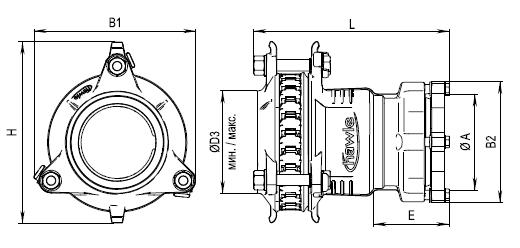

| Муфта Synoflex | Муфта System | MOP | Муфта Synoflex | Муфта System 2000 | L | Вес | |||||
| DN | 2000 | (PN) | B1 | H | трубы D3 мин./макс. | Болты | Е | В2 | Диаметр трубы А | ||
| 50 | 63 | 16 | 141 | 170 | 56-71 | З х М 12-80 | 80 | 124 | 63 | 238 | 4,0 |
| 80 | 90 | 171 | 204 | 85-105 | З х М 12-80 | 85 | 152 | 90 | 253 | 6,2 | |
| 100 | 110 | 226 | 260 | 104-132 | З х М 16-100 | 85 | 172 | 110 | 285 | 10,2 | |
| 125 | 226 | 261 | 131-160 | З х М 16-110 | 91 | 195 | 125 | 289 | 10,8 | ||
| 150 | 160 | 315 | 350 | 155-192 | 4 х М 16-110 | 105 | 236 | 160 | 326 | 17,2 | |
| 180 | 119 | 258 | 180 | 336 | 19,6 | ||||||
| 200 | 200 | 326 | 371 | 198-230 | 6 х М 16-130 | 129 | 284 | 200 | 342 | 30,0 | |
| 225 | 127 | 314 | 225 | 354 | 30,5 | ||||||
| 250 | 250 | 408 | 464 | 265-310 | 6 х М 20-130 | 148 | 347 | 250 | 406 | 45,8 | |
| 280 | 151 | 376 | 280 | 407 | 46,8 | ||||||
| 300 | 315 | 510 | 510 | 313-356 | 8 х М 20-130 | 178 | 422 | 315 | 444 | 68,0 | |
| 350 | 355 | 10 | 550 | 550 | 352 - 396 | 12 х М 20-130 | 238 | 472 | 355 | 541 | 87,0 |
| 400 | 400 | 596 | 596 | 398-442 | 12 х М 20-130 | 261 | 490 | 400 | 573 | 112,0 | |
