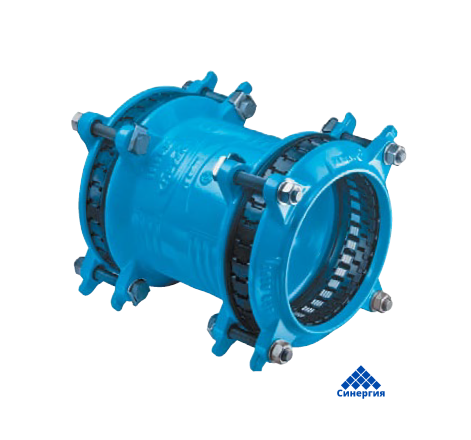

№7974 СОЕДИНИТЕЛЬНАЯ МУФТА SYNOFLEX С СИСТЕМОЙ ФИКСАЦИИ для труб из чугуна, стали, PE, PVC и А/Ц HAWLE
Артикул: 753911606
Материалы | Технические особенности:
Корпус высокопрочный чугун с эпоксидным покрытием
Фиксирующее/Опорное кольцо латунь/РОМ
Уплотнение EPDM
Крепеж нерж. сталь
| Муфта1 DN | Муфта2 DN | MOP (PN) | Муфта1 | Муфта2 | L | Вес | ||||||
| В | H | трубы D3 мин./макс. | Болты | В | Н | трубы D3 мин./макс. | Болты | |||||
| 40 | 40 | 16 | 130 | 157 | 46-58 | 3 х М 12-80 | 130 | 157 | 46-58 | 3 х М 12-80 | 243 | 3,9 |
| 50 | 50 | 141 | 170 | 56-71 | З х М 12-80 | 141 | 170 | 56-71 | З х М 12-80 | 254 | 4,9 | |
| 65 | 65 | 156 | 187 | 71-88 | З х М 12-80 | 156 | 187 | 71-88 | 3 х М 12-80 | 264 | 5,6 | |
| 80 | 65 | 171 | 204 | 85 -105 | З х М 12-80 | 156 | 187 | 71-88 | 3 х М 12-80 | 274 | 6,6 | |
| 80 | 80 | 171 | 204 | 85 -105 | 3 х М 12-80 | 171 | 204 | 85-105 | 3 х М 12-80 | 270 | 6,9 | |
| 100 | 80 | 226 | 260 | 104-132 | З х М 16-100 | 171 | 204 | 85-105 | 3 х М 12-80 | 312 | 9,7 | |
| 100 | 100 | 226 | 260 | 104-132 | З х М 16-100 | 226 | 260 | 104-132 | 3 х М 16-100 | 332 | 12,5 | |
| 125 | 100 | 250 | 290 | 131-160 | З х М 16-110 | 226 | 260 | 104-132 | 3 х М 16-100 | 355 | 14,3 | |
| 125 | 125 | 250 | 290 | 131-160 | З х М 16-110 | 250 | 290 | 131-160 | 3 х М 16-110 | 357 | 14,9 | |
| 150 | 100 | 315 | 350 | 155-192 | 4ХМ 16-110 | 226 | 260 | 104-132 | 3 х М 16-100 | 361 | 16,7 | |
| 150 | 125 | 315 | 350 | 155-192 | 4ХМ 16-110 | 250 | 290 | 131-160 | 3 х М 16-110 | 375 | 17,4 | |
| 150 | 150 | 315 | 350 | 155-192 | 4ХМ 16-110 | 315 | 350 | 155-192 | 4 х М 16-110 | 367 | 19,3 | |
| 200 | 150 | 326 | 371 | 198-230 | 6хМ 16-120 | 315 | 350 | 155-192 | 4 х М 16-110 | 431 | 41,8 | |
| 200 | 200 | 326 | 371 | 198-230 | 6хМ 16-120 | 326 | 371 | 198-230 | 6 х М 16-120 | 406 | 30,2 | |
| 225 | 225 | 361 | 410 | 230 - 260 | 6хМ 20-130 | 361 | 410 | 230-260 | 6 х М 20-130 | 429 | 41,0 | |
| 250 | 200 | 408 | 464 | 265-310 | 6хМ 20-130 | 326 | 371 | 198-230 | 6 х М 16-120 | 468 | 42,4 | |
| 350 | 350 | 10 | 550 | 550 | 352-396 | 12 х М 20-130 | 550 | 550 | 352-396 | 12 х М 20-130 | 502 | 82,6 |
| 400 | 400 | 596 | 596 | 398-442 | 12 х М 20-130 | 596 | 596 | 398-442 | 12 х М 20-130 | 523 | 95,4 | |
