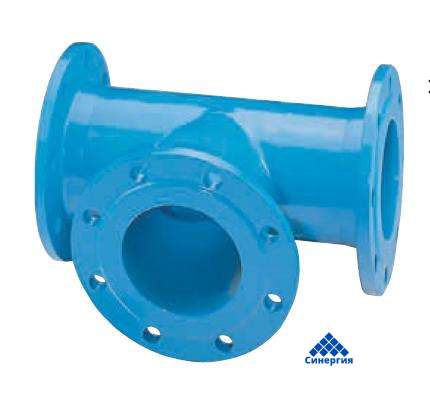

№ 8510 Тройник фланцевый HAWLE
Артикул: 753911606
Особенности модели:
- Согласно EN 545
- Рабочее давление MOP (PN) 16
- Из высокопрочного чугуна, с эпоксидным покрытием
- Размеры фланца соответствуют EN 1092-2, ГОСТ 53259-20151PN 16
- Стандартное отверстие согласно EN 1092-2, ГОСТ 33259-2015 PN10

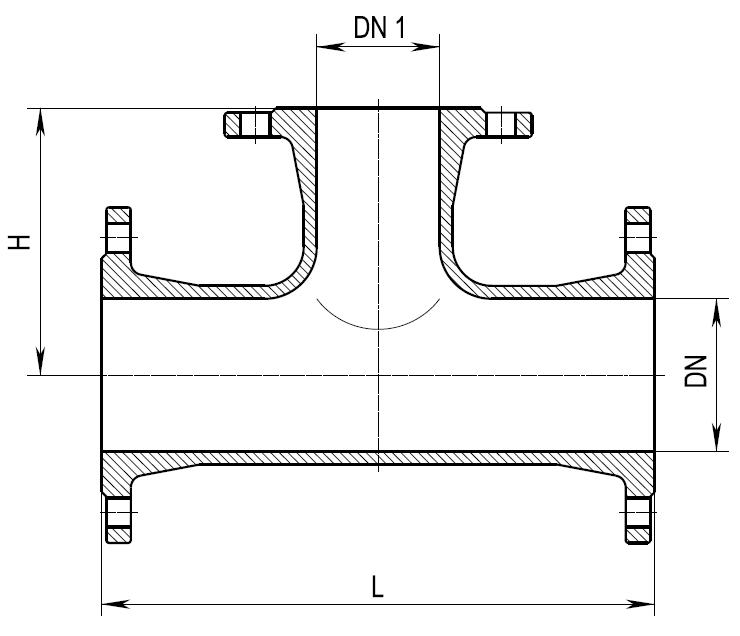

| DN | DN 1 | L | H | Bec, кг | |
| 50 | 50 | 300 | 150 | 12,5 | |
| 65 | 50 | 330 | 157 | 15,5 | |
| 65 | 165 | 16,5 | |||
| 80 | 50 | 330 | 160 | 14,0 | |
| 65 | 165 | 14,7 | |||
| 80 | 165 | 16,0 | |||
| 100 | 50 | 360 | 170 | 17,6 | |
| 65 | 175 | 17,4 | |||
| 80 | 175 | 18,6 | |||
| 100 | 180 | 19,4 | |||
| 125 | 50 | 400 | 185 | 30,0 | |
| 65 | 195 | 31,0 | |||
| 80 | 190 | 23,0 | |||
| 100 | 195 | 24,0 | |||
| 125 | 200 | 25,5 | |||
| 150 | 50 | 500 | 200 | 39,0 | |
| 65 | 207 | 39,0 | |||
| 80 | 440 | 205 | 29,0 | ||
| 100 | 210 | 30,0 | |||
| 125 | 215 | 31,0 | |||
| 150 | 220 | 33,8 | |||
| 200* | 80 | 520 | 235 | 42,5 | |
| 100 | 240 | 43,0 | |||
| 125 | 245 | 44,0 | |||
| 150 | 250 | 46,5 | |||
| 200 | 260 | 50,0 | |||
| 250 | 50* | 700 | 230 | 42,2 | |
| 80* | 270 | 71,0 | |||
| 100* | 275 | 75,0 | |||
| 125 | 280 | 93,0 | |||
| 150* | 300 | 81,0 | |||
| 200* | 325 | 76,5 | |||
| 250* | 350 | 83,0 | |||
| 300 | 80* | 800 | 290 | 92,0 | |
| 100 | 300 | 94,0 | |||
| 150* | 325 | 101,0 | |||
| 200 | 350 | 102,0 | |||
| 300* | 400 | 114,0 | |||
| 300* | 250 | 800 | 400 | 120,0 | |
| 400 | 200 | 900 | 350 | 162,0 | |
| 250 | 350 | 170,0 | |||
| 500 | 150* | 1000 | 400 | 245,0 | |
| 500 | 500 | 278,0 |
* также поставляется с отверстием согласно EN 1092-2. ГОСТ 33259-2015 | PN16 (при заказе указать) поставляется только PN 16
* Может использоваться на сетях водоотведения
