№ 7994 ФЛАНЦЕВЫЙ АДАПТЕР SYNOFLEX С СИСТЕМОЙ ФИКСАЦИИ для труб из чугуна, стали, PE, PVC и А/Ц HAWLЕ
Артикул: 753911606
Материал | Технические особенности
Материал корпуса: высокопрочный чугун с эпоксидным покрытием
Фиксирующее/Опорное кольцо: латунь/РОМ
Уплотнение: EPDM
Крепеж: нерж. сталь

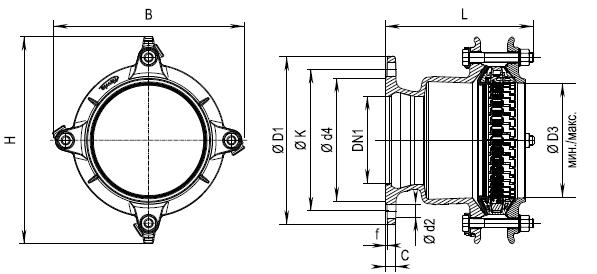

Фланец DN | Муфта DN | МОР (PN) | Фланец | Болты (фланец) | В | Н | Диаметр трубы D3 мин./макс. | L | Болты | Вес | ||||||
D1 | С | К | d4 | f | Кол-во | Резьба | d2 | |||||||||
50 | 50 | 10, 16 | 165 | 18 | 125 | 98 | 4 | 4 | М16 | 19 | 141 | 170 | 56-71 | 204 | 3хМ 12-80 | 5,1 |
65 | 65 | 10, 16 | 185 | 18 | 145 | 118 | 4 | 4 | М 16 | 19 | 156 | 187 | 71-88 | 204 | 3хМ 12-80 | 6,1 |
80 | 65 | 10, 16 | 198 | 18 | 160 | 133 | 4 | 8 | М16 | 19 | 156 | 187 | 71-88 | 205 | 3хМ 12-80 | 6,3 |
80 | 80 | 10, 16 | 198 | 18 | 160 | 133 | 4 | 8 | М16 | 19 | 171 | 204 | 85-105 | 194 | 3хМ 12-80 | 7,1 |
80 | 100 | 10, 16 | 198 | 18 | 160 | 133 | 4 | 8 | М16 | 19 | 226 | 260 | 104-132 | 263 | 3 х М16-100 | 10,2 |
100 | 80 | 10, 16 | 220 | 18 | 180 | 153 | 4 | 8 | М 16 | 19 | 171 | 204 | 85-105 | 188 | 3хМ 12-80 | 7,4 |
100 | 100 | 10, 16 | 220 | 18 | 180 | 153 | 4 | 8 | М 16 | 19 | 226 | 260 | 104-132 | 225 | 3хМ 16-100 | 10,8 |
100 | 125 | 10, 16 | 220 | 18 | 180 | 153 | 4 | 8 | М 16 | 19 | 250 | 290 | 131-160 | 273 | 3хМ 16-110 | 13,2 |
125 | 100 | 10, 16 | 250 | 14 | 210 | 183 | 4 | 8 | М 16 | 19 | 226 | 260 | 104-132 | 235 | 3хМ 16-100 | 11,8 |
125 | 125 | 10, 16 | 250 | 18 | 210 | 183 | 4 | 8 | М 16 | 19 | 250 | 290 | 131-160 | 243 | 3хМ 16-110 | 13,2 |
125 | 150 | 10,16 | 250 | 14 | 210 | 183 | 4 | 8 | М 16 | 19 | 315 | 350 | 155-192 | 271 | 4ХМ 16-110 | 19,2 |
150 | 125 | 10, 16 | 285 | 18 | 240 | 209 | 4 | 8 | М 20 | 23 | 250 | 290 | 131-160 | 240 | 3хМ 16-110 | 14 |
150 | 150 | 10, 16 | 285 | 18 | 240 | 209 | 4 | 8 | М 20 | 23 | 315 | 350 | 155-192 | 251 | 4ХМ 16-110 | 16,7 |
150 | 200 | 10, 16 | 285 | 14 | 240 | 209 | 4 | 8 | М 20 | 23 | 326 | 371 | 198-230 | 309 | 6хМ 16-120 | 36,9 |
200 | 150 | 10, 16 | 340 | 15 | 295 | 264 | 4 | 8, 12 | М 20 | 23 | 315 | 350 | 155-192 | 261 | 4ХМ 16-110 | 22,1 |
200 | 200 | 10, 16 | 340 | 19 | 295 | 264 | 4 | 8, 12 | М 20 | 23 | 326 | 371 | 198-230 | 269 | 6хМ 16-120 | 24,8 |
200 | 225 | 10, 16 | 340 | 19 | 295 | 264 | 4 | 8, 12 | М 20 | 23 | 361 | 410 | 230-260 | 310 | 6хМ 20-130 | 31,4 |
250 | 200 | 10, 16 | 400 | 16 | 350, 355 | 319 | 4 | 12 | М 20 М 24 | 23, 28 | 326 | 371 | 198-230 | 314 | 6хМ 16-120 | 30,8 |
250 | 250 | 10, 16 | 400 | 20 | 350, 355 | 319 | 4 | 12 | М 20 М 24 | 23 28 | 408 | 464 | 265-310 | 325 | 6 х М 20-130 | 40 |
300 | 300 | 10, 16 | 455 | 22 | 400, 410 | 367 | 4 | 12 | М 20 М 24 | 23, 28 | 510 | 510 | 313-356 | 344 | 8хМ 20-130 | 53 |
350 | 350 | 10 | 520 | 24 | 460 | 427 | 4 | 16 | М 20 | 23 | 550 | 550 | 352 - 396 | 351 | 12хМ 20-130 | 67,2 |
400 | 400 | 10 | 580 | 25 | 515 | 477 | 4 | 16 | М 24 | 28 | 596 | 596 | 398-442 | 366 | 12хМ 20-130 | 77,8 |
