№ 0400 ФЛАНЦЕВЫЙ АДАПТЕР SYSTEM 2000 С СИСТЕМОЙ ФИКСАЦИИ для PE и PVC труб HAWLE
Артикул: 753911606
Особенности модели:
- С раструбной муфтой для обеспечения прочного на растяжение соединения с РЕ и PVC трубами
- Размеры фланца соответствуют EN 1092-2, ГОСТ 33259-2015, отверстия согласно EN 1092-2, ГОСТ 33259-20151 PN 10 - стандарт;
EN 1092-2, ГОСТ 33259-2015 | PN 16 от DN 200 до DN 600 указать при заказе. Другие стандарты по запросу - - Межфланцевая прокладка для соединения с контрфланцем из эластомера
Материал | Технические особенности
Материал корпуса: высокопрочный чугун с эпоксидным покрытием
Фиксирующее/Опорное кольцо: латунь/РОМ
Уплотнение: EPDM
Крепеж: нерж. сталь
*DN 200-600, PN 16 по запросу

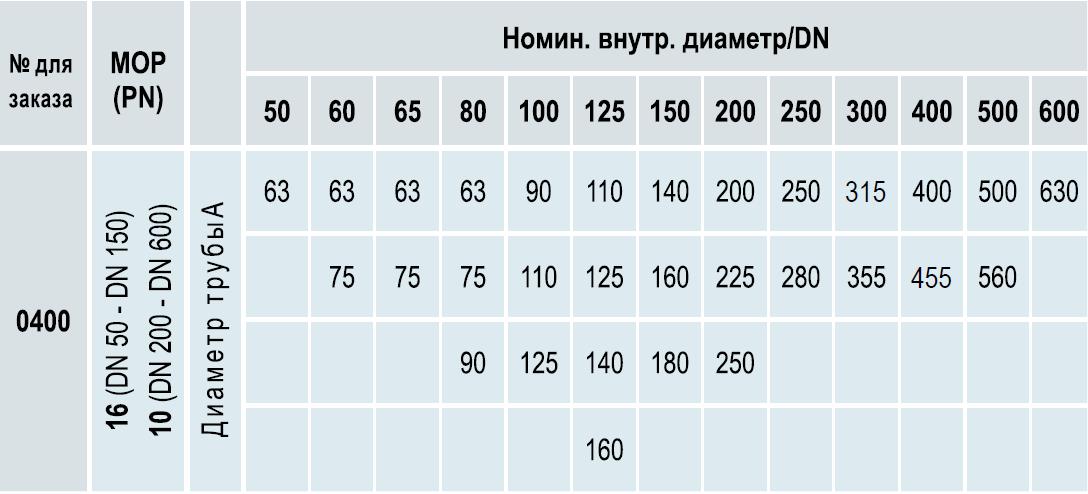

| Фланец DN | Диаметр трубы А | D | К | С | L | Е | Болты | Вес | |
| Количество | Резьба | ||||||||
| 50 | 63 | 165 | 125 | 19 | 90 | 80 | 4 | М16 | 3,7 |
| 60 | 63 | 175 | 135 | 19 | 90 | 80 | 4 | М16 | 3,8 |
| 60 | 75 | 175 | 138 | 19 | 92 | 82 | 4 | М16 | 4,0 |
| 65 | 63 | 185 | 145 | 19 | 90 | 80 | 4 | М16 | 4,3 |
| 65 | 75 | 185 | 145 | 19 | 92 | 82 | 4 | М16 | 4,6 |
| 80 | 63 | 200 | 160 | 19 | 90 | 80 | 8 | М16 | 4,7 |
| 80 | 75 | 200 | 160 | 19 | 92 | 82 | 8 | М16 | 4,8 |
| 80 | 90 | 200 | 160 | 19 | 95 | 85 | 8 | М16 | 5,5 |
| 100 | 90 | 220 | 180 | 19 | 95 | 85 | 8 | М16 | 6,8 |
| 100 | 110 | 220 | 180 | 19 | 95 | 85 | 8 | М16 | 6,3 |
| 100 | 125 | 220 | 180 | 19 | 97 | 87 | 8 | М16 | 6,6 |
| 125 | 110 | 250 | 210 | 19 | 95 | 85 | 8 | М16 | 7,7 |
| 125 | 125 | 250 | 210 | 19 | 97 | 87 | 8 | М16 | 7,8 |
| 125 | 140 | 250 | 210 | 19 | 103 | 93 | 8 | М16 | 10,3 |
| 125 | 160 | 250 | 210 | 19 | 145 | 110 | 8 | М16 | 11,5 |
| 150 | 140 | 285 | 240 | 19 | 103 | 93 | 8 | М 20 | 11,3 |
| 150 | 160 | 285 | 240 | 19 | 115 | 105 | 8 | М 20 | 10,5 |
| 150 | 180 | 285 | 240 | 19 | 125 | 115 | 8 | М 20 | 12,5 |
| 200 | 200 | 340 | 295 | 20 | 135 | 125 | 8 | М 20 | 16,8 |
| 200 | 225 | 340 | 295 | 20 | 138 | 128 | 8 | М 20 | 18,0 |
| 200 | 250 | 340 | 295 | 20 | 225 | 145 | 8 | М 20 | 27,0 |
| 250 | 250 | 400 | 350 | 22 | 155 | 145 | 12 | М 20 | 28,4 |
| 250 | 280 | 400 | 350 | 22 | 158 | 148 | 12 | М 20 | 29,0 |
| 300 | 315 | 455 | 400 | 25 | 184 | 174 | 12 | М 20 | 43,0 |
| 300 | 355 | 455 | 400 | 25 | 277 | 237 | 12 | М 20 | 63,0 |
| 400 | 400 | 565 | 515 | 25 | 242 | 230 | 16 | М 24 | 76,5 |
| 400 | 450 | 565 | 515 | 25 | 302 | 260 | 16 | М 24 | 84,0 |
| 500 | 500 | 715 | 620 | 32 | 365 | 346 | 20 | М 27 | 144,0 |
| 500 | 560 | 715 | 620 | 32 | 450 | 372 | 20 | М 27 | 167,0 |
| 600 | 630 | 760 | 725 | 36 | 459 | 399 | 20 | М 27 | 256,0 |
* Может использоваться на сетях водоотведения
