4497SQ Затвор межфланцевый с электроприводом
Класс герметичности: "А"
Рабочее давление: PN10, PN16 бар
Максимальная температура: 90'C (EPDM), 70'С (NBR)
Допускается кратковременное повышение температуры: EPDM- 120°С.
Максимальная скорость: - жидкость (вода) - 4 м / сек.
Стандартное исполнение:
PN10/16, 90'C, EPDM, эпоксидное покрытие RAL5005 250 мкм
Другие исполнения по запросу
Конструктивные особенности:
Минимальная строительная длинна
В конструкции затвора интегрировано уплотнение диска, которое, одновременно,
является уплотнением между диском и фланцем трубопровода
Все элементы защищены от коррозии.

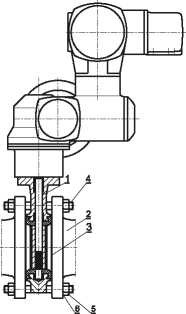

Материалы изделия:
|
Корпус |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Диск |
высокопрочный чугун ВЧ40 ГОСТ 7293 или нержавеющая сталь 08Х18Н10, 10Х17Н13М2 ГОСТ 5632 |
|
Вал |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Втулки вала |
латунь ЛС59-2 ГОСТ 15527, бронза БрО5Ц5С5 ГОСТ 613, полиамид ПА6 ТУ 2224-036-00203803-2012 |
|
Уплотнительное кольцо, уплотнение |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
Применение:
Водопроводные сети (резина EPDM), системы отвода сточных вод и другие нейтральные жидкости (резина NBR)
в зависимости от материала уплотнений.
|
DN |
PN |
L |
Lm |
A |
B |
d |
D |
K |
l |
n |
кр. момент затвора |
ISO 5211 |
i x k |
N |
z |
□S |
a |
Эл. привод |
кр. момент эл. |
C1 |
C2 |
C3 |
C4 |
H |
|
PN10(PN16) |
AUMA |
min-max |
||||||||||||||||||||||
|
[мм] |
[бар] |
[мм] |
[шт] |
[Nm] |
- |
|
|
[Nm] |
[мм] |
|||||||||||||||
|
50 |
10/16 |
43 |
46 |
137 |
222 |
92 |
165 |
125 |
19 |
4 |
20(28) |
F05 |
4x7 |
90 |
50 |
11 |
28 |
SQ05.2 |
75-150 |
□ CN CN |
171 |
143 |
265 |
434 |
|
65 |
46 |
49 |
150 |
235 |
106 |
185 |
145 |
19 |
4 |
26(34) |
11 |
28 |
||||||||||||
|
80 |
46 |
49 |
160 |
245 |
114 |
200 |
160 |
19 |
8 |
35(58) |
11 |
30 |
||||||||||||
|
100 |
52 |
55 |
182 |
280 |
143 |
220 |
180 |
19 |
8 |
55(75) |
F07 |
4x9 |
70 |
14 |
30 |
|||||||||
|
125 |
56 |
59 |
207 |
328 |
170 |
250 |
210 |
19 |
8 |
91(125) |
14 |
30 |
||||||||||||
|
150 |
56 |
59 |
223 |
357 |
203 |
285 |
240 |
23 |
8 |
130(180) |
17 |
30 |
SQ07.2 |
150-300 |
220 |
173 |
153 |
263 |
452 |
|||||
|
200 |
60 |
63 |
255 |
418 |
252 |
340 |
295 |
23 |
8(12) |
273(295) |
F10 |
4x12 |
125 |
102 |
17 |
30 |
||||||||
|
250 |
68 |
72 |
314 |
510 |
306 |
395(405) |
350(355) |
23(28) |
12 |
364(405) |
22 |
40 |
SQ10.2 |
300-600 |
220 |
173 |
153 |
265 |
452 |
|||||
|
300 |
78 |
82 |
342 |
564 |
364 |
445(460) |
400(410) |
23(28) |
12 |
520(625) |
22 |
45 |
||||||||||||
|
350 |
78 |
82 |
365 |
640 |
431 |
505(520) |
460(470) |
23(28) |
16 |
1090(1125) |
22 |
45 |
SQ14.2* |
600-1200 |
220 |
173 |
153 |
265 |
475 |
|||||
|
400 |
102 |
106 |
410 |
725 |
480 |
565(580) |
515(525) |
28(31) |
16 |
1320(1800) |
F14 |
4x18 |
175 |
140 |
27 |
60 |
SQ14.2 |
1200-2400 |
220 |
173 |
153 |
265 |
51C |
|
Монтаж и установка:
До монтажа затвора 4497SQ надо провести следующие мероприятия:
- -проверить соответствие рабочих параметров и вида среды параметрам затвора;
- -для качественного монтажа затвора, фланцы трубопровода должны быть параллельны и соосны;
- -во избежании заклинивания диска, условные проходы должны быть не меньше условного прохода затвора, для установки затвора на стальные -трубы рекомендуется применять вортниковые фланцы;
- -перед монтажом открыть диск (около 10°);
- -обработать уплотнения техническим вазелином.
Затворы Тип 4497SQ Ду40 - 250 можно устанавливать в любом положении (ось вала затвора вертикально или горизонтально). Для Ду300 и выше ось вала только горизонтально. Межфланцевые затворы ТИП 4497SQ приспособлены для монтажа между фланцами трубопровода без необходимости применения дополнительных уплотнительных прокладок. Перед монтажом затвора между фланцами рекомендуется увлажнение поверхности системы уплотнения техническим вазелином, который предотвратит прилипание и возможное повреждение при демонтаже резиновых элементов.
После монтажа рекомендуется несколько раз изменить направление затвора (открыть, закрыть), чтобы проверить и убедиться в том, что он установлен правильно. Затвор установленный между фланцами трубопровода, является его интегральной частью и не требует применения опор (опорных блоков) под ним. Затвор управляется электроприводом.
