4493 Затвор фланцевый с двойным эксцентриситетом с байпасом
Класс герметичности: "А" в обоих направлениях
Рабочее давление: PN10, PN16 бар
Максимальная температура: 70°С
Максимальная скорость: - жидкость (вода) - 4 м / сек.
Фланцевая рассверловка соответствует российским нормам
Стандартное исполнение:
PN10, 70'C, EPDM, эпоксидное покрытие RAL5005 250 мкм, с редуктором и штурвалом
Другие исполнения по запросу
Дополнительные исполнения:
Для бесколодезного монтажа:
Фиксированный шток для затворов 4493, в каталоге № 9025
Фиксированный шток, в каталоге № 9010 + переходник
Телескопический шток, в каталоге № 9011 + переходник
Ковер, в каталоге № 9501
Опорная плита, в каталоге № 9521
Для управления с поверхности:
Стойка с индикатором, в каталоге № 9113
Стойка под привод, в каталоге № 9114
Конструктивные особенности:
Уплотнение вала три кольца
Уплотнение корпуса интегрировано и является неотделимой частью корпуса
Затвор имеет двойной эксцентриситет
Замена уплотнения возможна без снятия диска
Затвор обеспечивает герметичность запирания в обоих направлениях
Все элементы защищены от коррозии
Начиная с ДуЗ00, все затворы комплектуются редукторами
Возможна поставка затвора с байпасом от Ду 500 . Байпас - задвижка 2111 DN40-100.
DN300-1200 - конструкция соединения вала с диском осуществляется с помощью шпонок, по две шпонки на каждый вал.
Степень защиты редуктора - IP68
Материалы изделия:
|
Корпус и крышка |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Диск |
высокопрочный чугун ВЧ50 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Ведущий и ведомый вал |
нержавеющая сталь 20Х13 или 03Х22Н5АМ2 ГОСТ 5632 |
|
Втулка ведущего и ведомого вала |
латунь ЛС59-2 ГОСТ 15527 или бронза БрО5Ц5С5 ГОСТ 613 |
|
Уплотнительное кольцо диска |
износоустойчивый эластомер EPDM |
|
Фиксирующее кольцо диска |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 или 10Х17Н13М2Т ГОСТ 7350 |
|
Уплотнительное кольцо корпуса |
нержавеющая сталь 04Х19Н11 М3 ГОСТ 2246 |
|
Болты |
нержавеющая сталь 08Х18Н10, 10Х17Н13М2 ГОСТ 5632 |
Применение:
Питьевая, техническая вода и другие химически нейтральные жидкости
в зависимости от материала используемого для уплотнительных колец
|

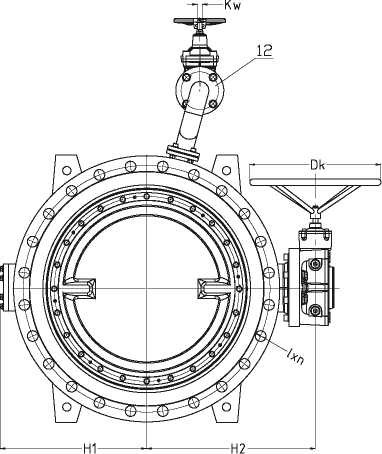

DN |
PN |
L |
D |
К |
d |
С |
С |
l x n |
H1 |
H2 |
DK |
Байпас |
Kw |
Вес |
|
PN16 (PN10) |
PN16(PN10) |
PN16 |
PN10 |
PN16 (PN10) |
||||||||||
|
[мм] |
[бар] |
[мм] |
[кг] |
|||||||||||
|
500* |
10/16 |
350 |
715 |
650(620) |
609(582) |
31,5 |
26,5 |
34(28)x20 |
380 |
458 |
600 |
DN40 |
14 |
263 |
|
600* |
390 |
840 |
770(725) |
720(682) |
36,0 |
30,0 |
37(31)x20 |
440 |
519 |
400 |
DN50 |
14 |
353 |
|
|
700* |
430 |
910 |
840 |
794 |
39,5 |
32,5 |
37(31)x24 |
490 |
736 |
500 |
DN65 |
17 |
551 |
|
|
800* |
470 |
1025 |
950 |
901 |
43,0 |
35,0 |
41 (34)x24 |
570 |
647 |
500 |
DN65 |
17 |
705 |
|
|
900* |
510 |
1125 |
1050 |
1001 |
46,5 |
37,5 |
41 (34)x28 |
625 |
935 |
600 |
DN80 |
17 |
790 |
|
|
1000* |
550 |
1255 |
1170(1160) |
1112 |
50,0 |
40,0 |
44(37)x28 |
730 |
787 |
600 |
DN80 |
17 |
1032 |
|
|
1100* |
630 |
1355 |
1270 |
1218 |
53,5 |
42,5 |
44(37)x32 |
760 |
1080 |
600 |
DN100 |
19 |
1261 |
|
|
1200* |
630 |
1485 |
1390(1380) |
1328 |
57,0 |
45,0 |
50(41)x32 |
820 |
1154 |
600 |
DN100 |
19 |
1491 |
|
Монтаж и установка:
Внимание! При установке затвора 4493 с байпасом без колодца, необходимо укомплектовать затвор 4493 и байпас 2111 двумя бесколодезными комплектами (шток, опорная плита, ковер, Т-образный ключ), по комплекту на каждую запорную арматуру.
До монтажа затвора 4493, надо проверить:
-соответствие рабочих пара метро в и вида среды параметрам затвора;
-наличие уплотнения соответствующего диаметра;
-для качественного монтажа затвора, фланцы трубопровода должны быть параллельны и соосны;
- перед монтажом открыть диск (10°).
Для удобства монтажа затворов выше Ду300 следует, минимум с одной стороны, установить монтажную вставку Тип 9311. Затворы Ду250 и выше устанавливать только горизонтально. Вовремя монтажа следует обратить внимание на то, чтобы на арматуру не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массой трубопровода без подпор.
При проведении пусковых испытаний направление потока должно совпадать с направлением стрелки на корпусе затвора. В дальнейшем, при эксплуатации затвора Тип 4493, движение потока допускается в обоих направлениях.
Затвор управляется редуктором со штурвалом, либо редуктором с удлинительным штоком и ключом.
