№4420E2 Е2 combiflex модульные задвижки в индивидуальном исполнении DN 250-300, PN 10 | PN 16
Артикул: 753911606
Особенности модели:
- Модульные задвижки Комби в индивидуальном исполнении
- Требующий мало места монтаж благодаря укороченной конструкции
- Благодаря одинаковому диаметру прохода возможна чистка
- Совместимость с большим ассортиментом продукции ZAK
- Характеристики уплотнений позволяют выполнять переоборудование просто и без напряжений
| № для заказа | Модель | МОР (PN) | Номин. внутр. диаметр/DN | Переходник / DN | Возможный вертикальный отвод / ON | макс. вес |
| 4420Е2 | Возможность индивидуальной конфигурации | 10 | 150 | 80 | 80 | 216 |
| 100 | ||||||
| 16 | 125 | 100 | ||||
| 150 | ||||||
| 200 | ||||||
| 10, 16 | 250 | 150 | 100 | 465 | ||
| 200 | ||||||
| 250 | 150 | |||||
| 10, 16 | 300 | 150 | 100 | 706 | ||
| 200 | ||||||
| 300 | 150 | |||||
| 400 |

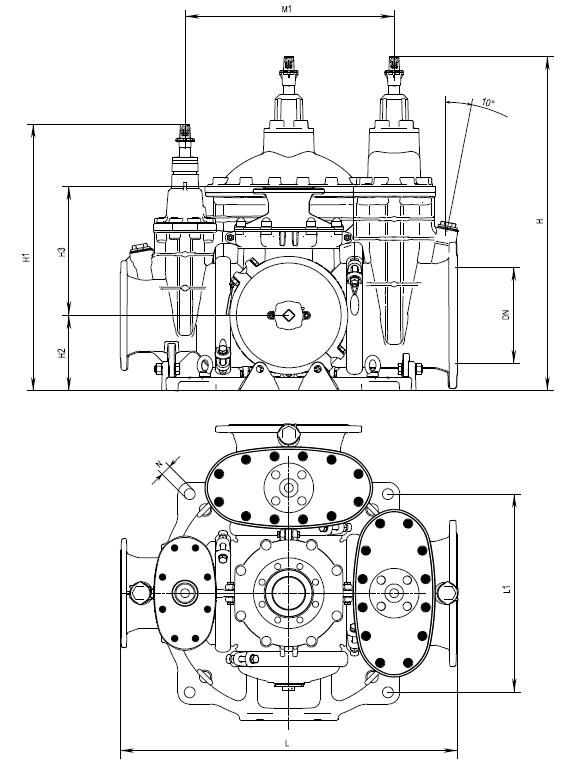

| DN | HAWLE-COMBIFLEX | ||||||||||||
| MOP (PN) | L* | L1 | H | H1 | H2 | H3 | DN | M1* | N | макс. | |||
| 150 | 10 | 625 | 360 | 638 | 548 | 155 | 328 | 80 | 405 | 27,4 | |||
| 100 | |||||||||||||
| 125 | |||||||||||||
| 16 | 660 (1хDN 200) | 150 | |||||||||||
| 695 (2хDN 200) | 200 | ||||||||||||
| 250 | 10, 16 | 960 | 617 | 932 | 777 | 210 | 359 | 150 | 590 | 34 | 465 | ||
| 200 | |||||||||||||
| 250 | |||||||||||||
| 300 | 10 | 1050 | 617 | 1043 | 830 | 235 | 399 | 150 | 646 | 34 | 706 | ||
| 200 | |||||||||||||
| 16 | 300 | ||||||||||||
| 400 | |||||||||||||
