№4000ELE2, №4700ELE2, №8630E2 ЗАДВИЖКА Е2 под электропривод DN 50-600
Артикул: 753911606
Задвижка E2 короткая с переходником и соединительной муфтой №4000 ELE2
Задвижка Е2 длинная с переходником и соединительной муфтой №4700 ELE2
Переходник E2 № 8630 Е
- Е2 задвижка включ. болты (установочные штифты и гайки) Вид соединения соответствует электроприводу № 9920 Электропривод

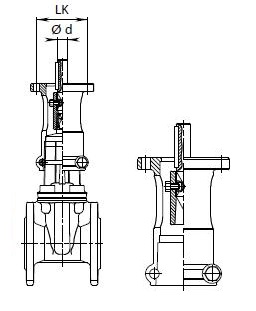

| DN | Окружность центров отверстий LK | Валы | Вес | |||||
| d | 4000EL Е2 | 4700EL Е2 | 8630 Е2 | |||||
| 50 | 102 | 20 | 15,0 | 36,0 | 3,7 | |||
| 65 | 102 | 20 | 21,0 | 42,5 | 4,0 | |||
| 80 | 102 | 20 | 22,5 | 44,5 | ||||
| 100 | 102 | 20 | 28,5 | 51,5 | 4,0 | |||
| 125 | 102 | 20 | 39,0 | 62,0 | ||||
| 150 | 102 | 20 | 44,5 | 70,0 | ||||
| 200 | 102 | 20 | 71,0 | 101,0 | 5,5 | |||
| 250 | 140 | 30 | 109,0 | 176,0 | 8,5 | |||
| 300 | 140 | 30 | 156,0 | 225,0 | ||||
| 350 | 140 | 30 | 214,0 | |||||
| 400 | 140 | 30 | 270,0 | 9,5 | ||||
| 500 | 140 | 30 | 499,0 | 543,0 | 20,0 | |||
| 600 | 140 | 30 | 730,0 | 820,0 | ||||
