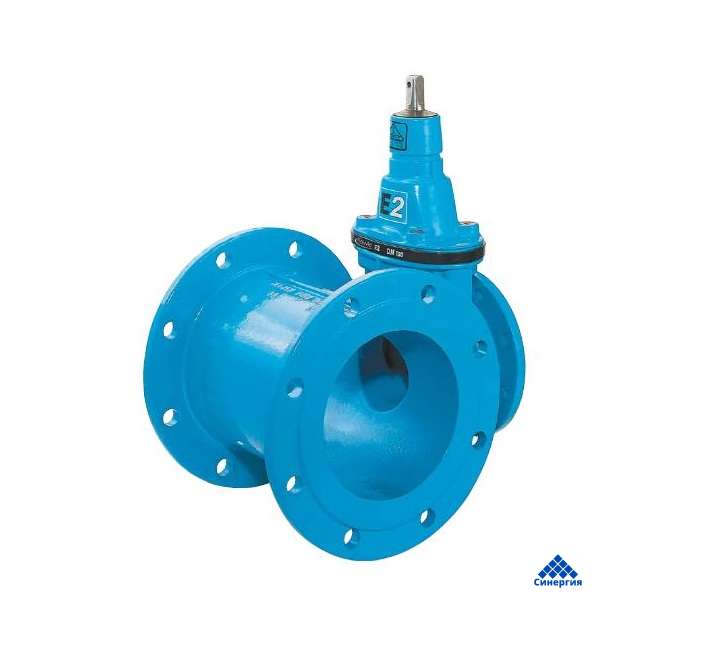

№4340E2 Е2 комби-т тройник фланцевый с одной встроенной задвижкой, PN 10 | PN 16
Артикул: 753911606
Особенности модели:
- - Тройник фланцевый с одной встроенной клиновой задвижкой
- Укороченная конструкция, равнопроходная и переходная
- Требующий мало места монтаж благодаря укороченной конструкции, а также сокращение расходов на материал, оплату труда, транспортировку и хранение

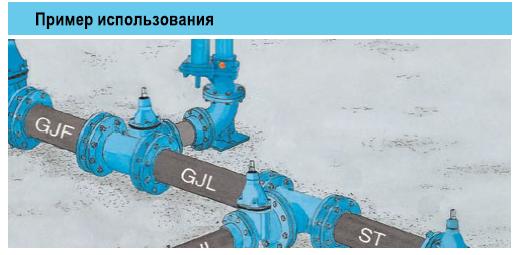

- При установке задвижек Е2 КОМБИ-Т в колодцах благодаря укороченной конструкции могут быть использованы бетонные кольца меньшего диаметра (до 25 % экономия расходов, связанных с колодезной установкой)
- Сочетание Е2 Комби-Т с переходной задвижкой Е2 расширяет возможности использования
- Размеры фланца соответствуют EN 1092-2 ГОСТ 33259-2015, отверстия для: PN10-стандарт; PN16 DN 200 указать при заказе. - Другие стандарты по запросу
- Благодаря одинаковому диаметру прохода возможна чистка
- Один шток для нескольких диаметров задвижек
- На 100 % подходит для работы с электроприводом
- Возможно переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки
Стандартное исполнение: без штурвала и штока - Специальное исполнение: по запросу
|
№ для заказа |
МОР (PN) |
Номин. внутр. диаметр/DN |
Задвижка | DN1 |
||||
65 |
80 |
100 |
150 |
200 |
|||
|
4340Е2 |
16 |
80 |
|
|
|
|
|
|
100 |
|||||||
|
125 |
|||||||
|
150 |
|||||||
|
200 |
|||||||

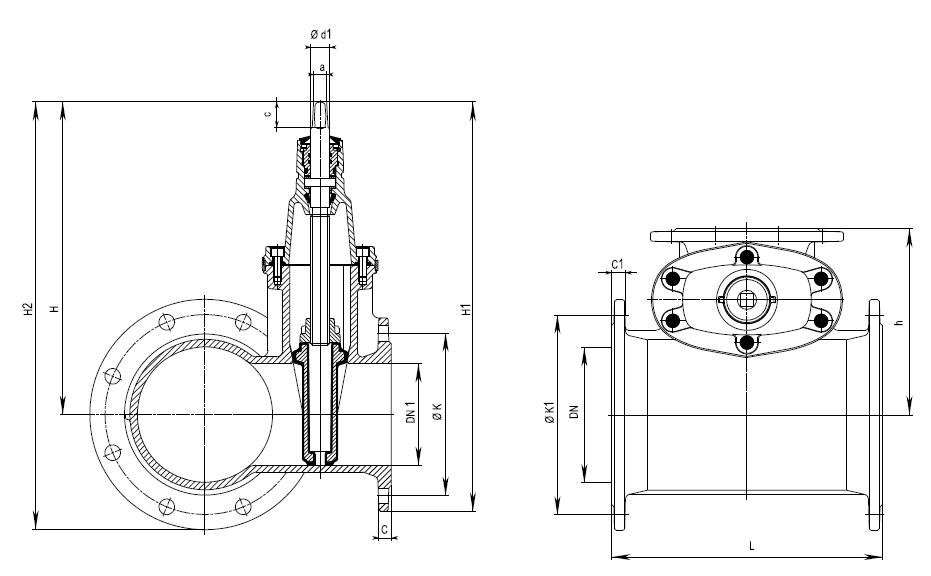

| DN | DN 1 | E2 Комби-Т | Фланец | Шпиндель | Вес | |||||||||
| Задвижка | L | H | Н1 | Н2 | h | К | С | К1 | С1 | а | с | d1 | ||
| 80 | 80 | 280 | 336 | 436 | 436 | 170 | 160 | 19 | 160 | 19 | 17,3 | 35 | 25 | 25,0 |
| 100 | 65 | 260 | 328 | 420 | 438 | 180 | 145 | 19 | 180 | 19 | 17,3 | 35 | 25 | 29,5 |
| 100 | 80 | 280 | 336 | 436 | 446 | 200 | 160 | 19 | 180 | 19 | 17,3 | 35 | 25 | 30,0 |
| 100 | 100 | 310 | 373 | 483 | 483 | 200 | 180 | 19 | 180 | 19 | 19,3 | 38 | 25 | 34,0 |
| 125 | 80 | 280 | 336 | 436 | 461 | 200 | 160 | 19 | 210 | 19 | 17,3 | 35 | 25 | 31,0 |
| 125 | 100 | 310 | 373 | 483 | 498 | 215 | 180 | 19 | 210 | 19 | 19,3 | 38 | 25 | 36,0 |
| 150 | 65 | 260 | 328 | 420 | 470 | 210 | 145 | 19 | 240 | 19 | 17,3 | 35 | 25 | 33,0 |
| 150 | 80 | 280 | 336 | 436 | 473 | 220 | 160 | 19 | 240 | 19 | 17,3 | 35 | 25 | 36,0 |
| 150 | 100 | 310 | 373 | 483 | 516 | 220 | 180 | 19 | 240 | 19 | 19,3 | 38 | 25 | 40,5 |
| 150 | 150 | 400 | 462 | 605 | 605 | 250 | 240 | 19 | 240 | 19 | 19,3 | 38 | 28 | 59,0 |
| 200 | 80 | 280 | 336 | 436 | 506 | 250 | 160 | 19 | 295 | 20 | 17,3 | 35 | 25 | 42,0 |
| 200 | 100 | 310 | 373 | 483 | 543 | 250 | 180 | 19 | 295 | 20 | 19,3 | 38 | 25 | 49,5 |
| 200 | 150 | 400 | 462 | 605 | 632 | 275 | 240 | 19 | 295 | 20 | 19,3 | 38 | 28 | 66,0 |
| 200 | 200 | 460 | 563 | 733 | 733 | 295 | 295 | 20 | 295 | 20 | 24,3 | 48 | 32 | 88,0 |
