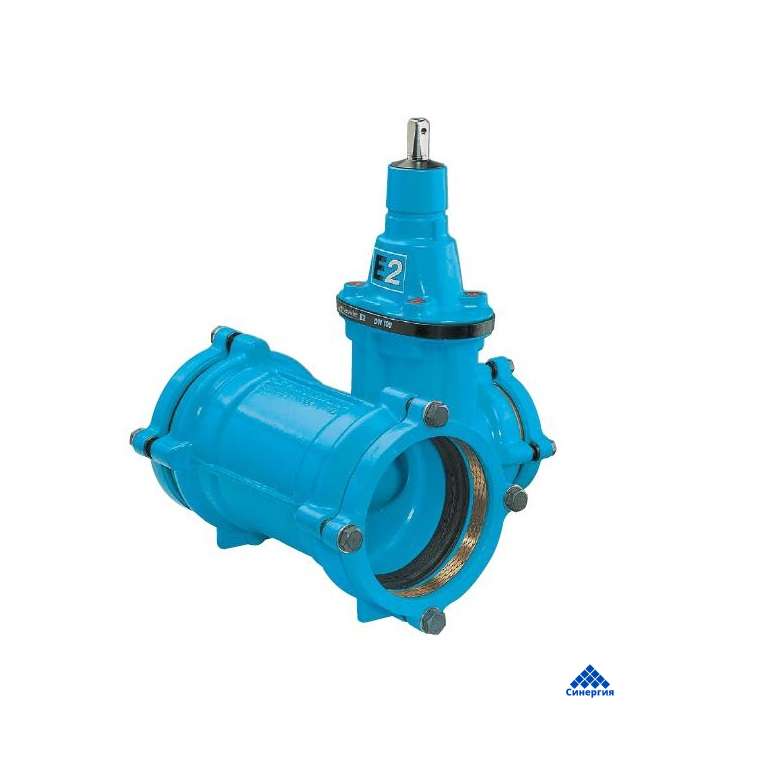

№4343Е2 ЗАДВИЖКА Е2 для PVC и РЕ труб SYSTEM 2000 тройник раструбный с одной встроенной задвижкой, PN 16
Артикул: 753911606
Особенности модели:
- Упругозапирающаяся клиновая задвижка, встроенная в раструбный тройник
- С раструбными муфтами для обеспечения прочного на растяжение соединения с РЕ и PVC трубами
- Один шток для нескольких диаметров задвижек
- На 100 % подходит для работы с электроприводом
- Возможно переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки
Стандартное исполнение: без штурвала и штока
Специальное исполнение: по запросу
|
№ для заказа |
МОР (PN) |
Номин. внутр. диаметр/DN |
|||||
|
DN / d трубы |
5063 |
80 90 |
100110 |
100125 |
150160 |
||
|
4343Е2 |
16 |
80/90 |
|
|
|
|
|
|
100/110 |
|||||||
|
100/125 |
|||||||
|
150/160 |
|||||||
|
200/225 |
|||||||

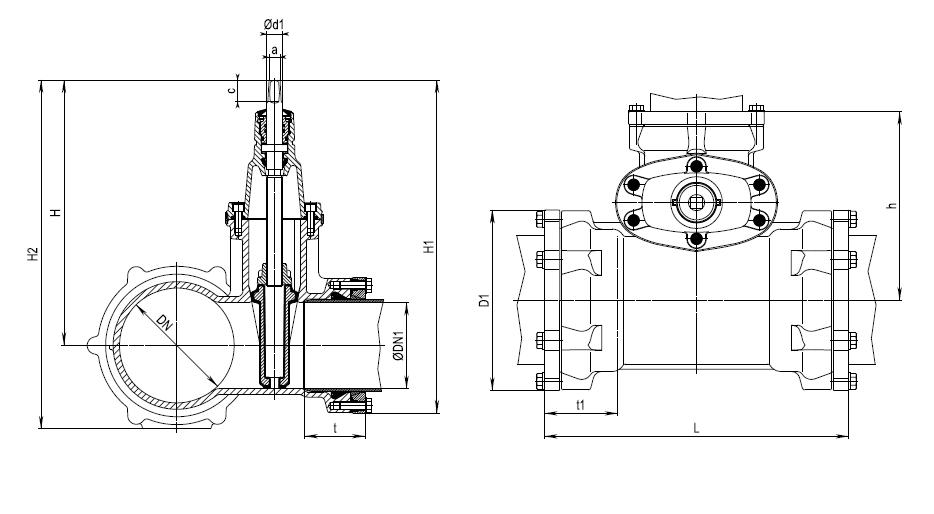

| DN Диаметр трубы |
DN 1 Диаметр трубы | Е2 Комби-Т | Муфта | Шпиндель | Вес | ||||||||
| Н | Н1 | Н2 | t | L | t1 | D1 | h | а | с | d1 | |||
| 80/90 | 80/90 | 336 | 412 | 412 | 88 | 310 | 88 | 150 | 201 | 17,3 | 35 | 25 | 21,0 |
| 100/110 | 50/63 | 260 | 322 | 346 | 83 | 290 | 88 | 172 | 218 | 14,8 | 30 | 22 | 17,0 |
| 100/110 | 80/90 | 336 | 412 | 422 | 88 | 320 | 88 | 172 | 231 | 17,3 | 35 | 25 | 23,5 |
| 100/110 | 100/110 | 373 | 460 | 460 | 88 | 340 | 88 | 172 | 231 | 19,3 | 38 | 25 | 25,0 |
| 100/125 | 100/125 | 373 | 470 | 470 | 88 | 345 | 88 | 193 | 235 | 19,3 | 38 | 25 | 31,0 |
| 150/160 | 80/90 | 336 | 412 | 453 | 88 | 350 | 108 | 234 | 251 | 17,3 | 35 | 25 | 27,0 |
| 150/160 | 100/110 | 373 | 460 | 490 | 88 | 370 | 108 | 234 | 251 | 19,3 | 38 | 25 | 36,0 |
| 150/160 | 150/160 | 462 | 580 | 580 | 108 | 420 | 108 | 234 | 303 | 19,3 | 38 | 28 | 51,0 |
| 200/225 | 80/90 | 336 | 412 | 481 | 88 | 410 | 130 | 312 | 281 | 17,3 | 35 | 25 | 48,0 |
| 200/225 | 100/110 | 373 | 460 | 518 | 88 | 430 | 130 | 312 | 291 | 19,3 | 38 | 25 | 53,0 |
