№4027E2 ЗАДВИЖКА Е2 для чугунных труб И ТРУБ с раструбом VRS DN 80-300, PN 16
Стандартное исполнение: без штурвала и штока
Особенности модели:
- Упругозапирающаяся клиновая задвижка с раструбом VRS и гладким концом VRS
- Затяжка VRS и зажимной фиксатор VRS (не входят в стандартный комплект) обеспечивают прочное на растяжение соединение труб
- Благодаря одинаковому диаметру прохода возможна чистка
- Один шток для нескольких диаметров задвижек
- На 100 % подходит для работы с электроприводом
- Возможно переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки (от DN 50 до DN 200)
- Для установки электропривода или индикатора положения снять центрирующий фланец и установить индикатор положения или электропривод с переходником (от DN 250 до DN 300)
Материал | Технические особенности
- 1. Уплотнение муфтовых соединений из эластомера
2. Зажимной фиксатор (не входит в стандартный комплект)
|
№ для заказа |
Исполнение |
МОР (PN) |
Номин. внутр. диаметр/DN |
||||||
| 80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
4027Е2 |
Муфта - гладкий конец |
16 |
|||||||

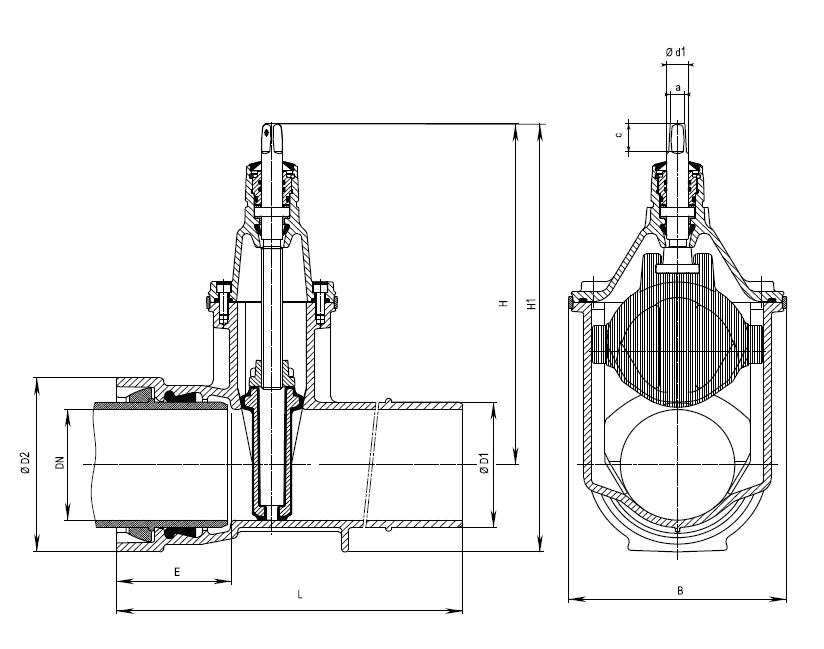

| DN | d трубы | MOP (PN) | d1 | d2 | Задвижка | Шпиндель | Bec | ||||||
| E | H | H1 | L | В | a | c | d1 | ||||||
| 80 | 98 | 16 | 98 | 156 | 127 | 336 | 414 | 422 | 180 | 17,3 | 35 | 25 | 20,0 |
| 100 | 118 | 118 | 178 | 135 | 373 | 462 | 440 | 213 | 19,3 | 38 | 25 | 28,0 | |
| 125 | 144 | 144 | 208 | 143 | 450 | 554 | 494 | 285 | 19,3 | 38 | 25 | 35,0 | |
| 150 | 170 | 170 | 235 | 150 | 462 | 580 | 513 | 285 | 19,3 | 38 | 28 | 46,0 | |
| 200 | 222 | 222 | 295 | 160 | 563 | 711 | 535 | 357 | 24,3 | 48 | 32 | 74,5 | |
| 250 | 274 | 274 | 356 | 165 | 670 | 848 | 577 | 432 | 27,3 | 48 | 36 | 115,0 | |
| 300 | 326 | 326 | 414 | 170 | 753 | 960 | 638 | 518 | 27,3 | 48 | 36 | 170,0 | |
