№4120Е2 ЗАДВИЖКА HAWLE Е2 СО СВОБОДНЫМИ ФЛАНЦАМИ DN 100-200, PN 10 | PN 16
Артикул: 753911606
Стандартное исполнение: без штурвала и штока
Особенности модели:
- - Упругозапирающаяся клиновая задвижка с гладким проходным каналом Размеры фланца соответствуют EN 1092-2, ГОСТ 33259-2015 отверстия для:
PN 10-стандарт; PN16 DN 200 указать при заказе. Другие стандарты по запросу - - Задвижка Hawle Е2 с выдерживающим растяжение свободными фланцами пригодна как для первичной установки, так и для замены имеющейся арматуры
- Межфланцевые прокладки уже содержатся в конусных уплотнениях
- Благодаря одинаковому диаметру прохода возможна чистка
- Один шток для нескольких диаметров задвижек
- На 100 % подходит для работы с электроприводом
- Возможное переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки
|
№ для заказа |
Исполнение |
МОР (PN) |
Номин. внутр. диаметр/DN |
||
100 |
150 |
200 |
|||
|
4120Е2 |
Короткая EN 558-1 GR 14 |
16 |
|||

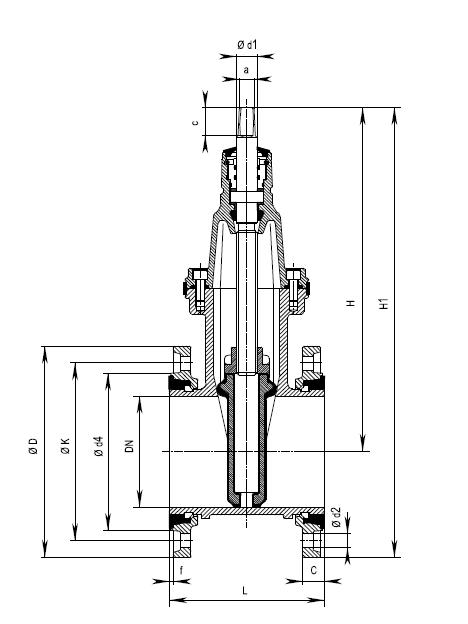

| DN | MOP (PN) | Фланец | Болты | Шпиндель | Задвижка | Вес | |||||||||||
| D | C | K | d4 | f | Количество | Резьба | d2 | а | с | d1 | Н | Н1 | L | В | |||
| 100 | 10 | 16 | 220 | 19 | 180 | 153 | 3 | 8 | M 16 | 19 | 19,3 | 38 | 25 | 373 | 483 | 190 | 213 | 22,0 |
| 150 | 10 | 16 | 285 | 19 | 240 | 209 | 3 | 8 | М 20 | 23 | 19,3 | 38 | 28 | 462 | 605 | 210 | 285 | 39,0 |
| 200 | 10 | 340 | 20 | 295 | 264 | 3 | 8 | М 20 | 23 | 24,3 | 48 | 32 | 563 | 733 | 230 | 357 | 61,0 |
| 16 | 12 | 60,5 | |||||||||||||||
