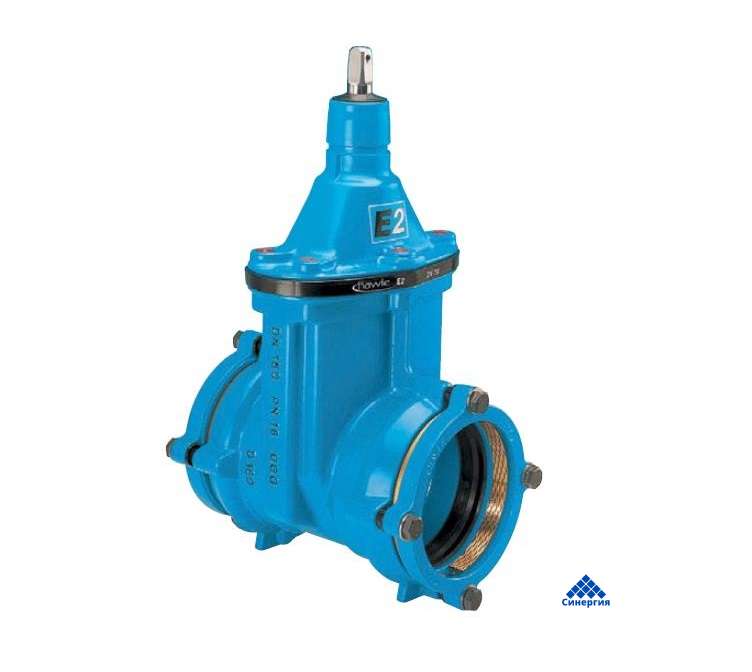

№4040E2 ЗАДВИЖКА Е2 для PVC и РЕ труб SYSTEM 2000 раструб-раструб, DN 50-300, PN 10 | 16
- Особенности модели:
- Упругозапирающаяся клиновая задвижка с гладким проходным каналом
- С раструбной муфтой для обеспечения прочного на растяжение соединения с РЕ и PVC трубами
- Один шток для нескольких диаметров задвижек
- На 100 % подходит для работы с электроприводом
- Возможно переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки (от DN 50 до DN 200)
- Для установки электропривода или индикатора положения снять центрирующий фланец и установить индикатор положения или электропривод с переходником (от DN 250 до DN 300)
Стандартное исполнение: без штурвала и штока - Специальное исполнение: по запросу

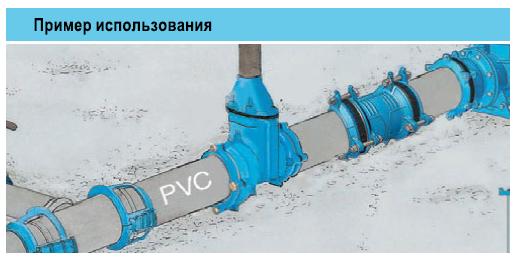

О SYSTEM 2000:
- Для достижения герметичности соединения с трубой используется манжета, благодаря которой коней трубы без приложения лишних усилий вводится в муфту System 2000, легко минуя её уплотнительную камеру
- Фиксация трубы происходит независимо от её герметизации и достигается путем затягивания болтов прижимного кольца
- Для тонкостенных РЕ труб (до 3 мм) и сетей с низким давлением рекомендуется использовать опорную втулку
- Фланцем № 0400 укомплектован межфланцевой прокладкой для соединения с контрафланцем
- Пригодно для РЕ 80/100, EN 12201, DIN 8074
- Для PVC согласно EN ISO 1452-2
- Момент затяжки прижимного кольца System 2000 - см. стр. 356

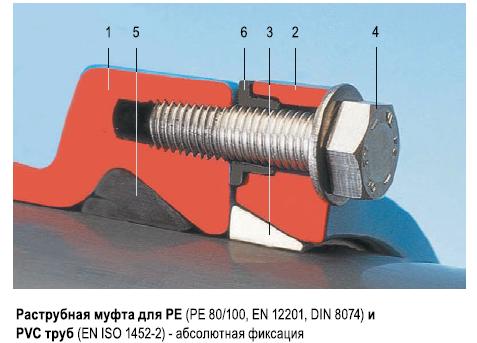

Материал | Технические особенности
1,2. Корпус и прижимное кольцо
из высокопрочного чугуна, внутри и снаружи покрыты эпоксидным покрытием
3. Затяжка из латуни (от DN 300 бронза)
4. Шестигранные болты из нержавеющей стали
5. Манжета из эластомера
6. Распорная втулка из РЕ
|
№ для заказа |
МОР (PN) |
Номин. внутр. диаметр/DN |
||||||||||||||
5063 |
6575 |
80 90 |
100110 |
100125 |
125140 |
150160 |
150180 |
200200 |
200225 |
200 250 |
250 250 |
250 280 |
300315 |
300355 |
||
|
4040Е2 |
16 |
|||||||||||||||

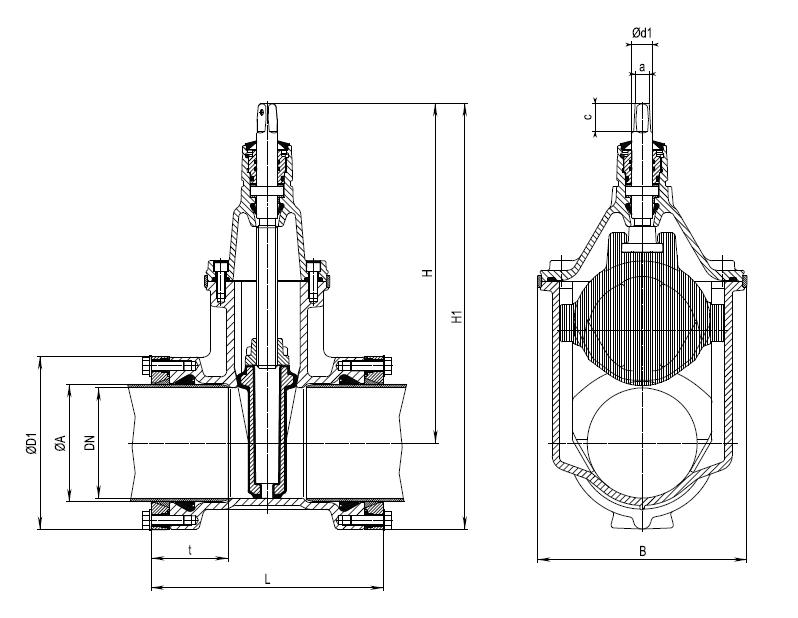

| DN | Диаметр трубы А | Задвижка | Шпиндель | Вес | |||||||
| D1 | t | Н | Н1 | L | В | а | с | d1 | |||
| 50 | 63 | 124 | 83 | 260 | 322 | 226 | 143 | 14,80 | 30 | 22 | 8,0 |
| 65 | 75 | 138 | 85 | 328 | 397 | 240 | 180 | 17,30 | 35 | 25 | 14,5 |
| 80 | 90 | 152 | 88 | 336 | 412 | 242 | 180 | 17,30 | 35 | 25 | 16,5 |
| 100 | 110 | 174 | 88 | 373 | 460 | 252 | 213 | 19,30 | 38 | 25 | 20,5 |
| 125 | 195 | 88 | 373 | 470 | 260 | 213 | 19,30 | 38 | 25 | 19,0 | |
| 125 | 125 | 195 | 90 | 450 | 547 | 280 | 285 | 19,30 | 38 | 28 | 32,0 |
| 140 | 212 | 96 | 450 | 556 | 278 | 285 | 19,30 | 38 | 28 | 34,3 | |
| 150 | 160 | 236 | 108 | 462 | 580 | 316 | 285 | 19,30 | 38 | 28 | 34,3 |
| 180 | 258 | 118 | 462 | 591 | 342 | 285 | 19,30 | 38 | 28 | 43,5 | |
| 200 | 200 | 284 | 128 | 563 | 705 | 366 | 357 | 24,30 | 48 | 32 | 65,0 |
| 225 | 314 | 130 | 563 | 720 | 366 | 357 | 24,30 | 48 | 32 | 70,0 | |
| 250 | 347 | 147 | 563 | 738 | 469 | 357 | 24,30 | 48 | 32 | 81,5 | |
| 250 | 250 | 347 | 147 | 670 | 844 | 400 | 432 | 27,30 | 48 | 34 | 104,0 |
| 280 | 376 | 150 | 670 | 858 | 420 | 432 | 27,30 | 48 | 34 | 113,0 | |
| 300 | 315 | 422 | 176 | 753 | 964 | 472 | 518 | 27,30 | 48 | 34 | 168,0 |
| 355 | 470 | 237 | 753 | 988 | 687 | 518 | 27,30 | 48 | 34 | 218,6 | |
