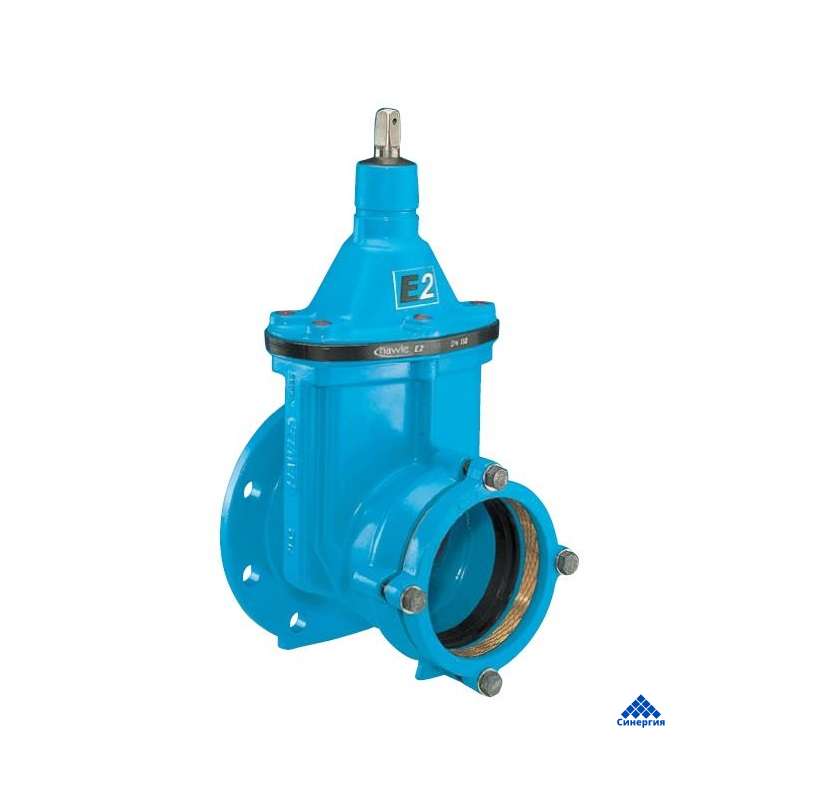

№4041E2 ЗАДВИЖКА Е2 для PVC и РЕ труб SYSTEM 2000 фланец-раструб, DN 50-300/63-315, PN 10 | 16
Артикул: 753911606
Особенности строения:
- - Упругозапирающаяся клиновая задвижка с гладким проходным каналом
- С раструбной муфтой для обеспечения прочного на растяжение соединения с РЕ и PVC трубами
- Размеры фланца соответствуют EN 1092-2, отверстия согласно
EN 1092-21 PN 10 - стандарт; EN 1092-2 | PN 16 от DN 200 до DN 250 указать при заказе. Другие стандарты по запросу
- Один шток для нескольких диаметров задвижек
- 100 % подходит для работы с электроприводом
- Легкое переоборудование для использования с индикатором положения
и электроприводом на основе стандартной крышки задвижки (от DN 50 до DN 200)
- Для установки электропривода или индикатора положения снять центрирующий фланец и установить индикатор положения или электропривод с переходником (от DN 250 до DN 300)
Стандартное исполнение: без штурвала и штока - Специальное исполнение: по запросу
|
№ для заказа |
МОР (PN) |
Номин. внутр. диаметр/DN |
||||||||||||
5063 |
6575 |
80 90 |
100110 |
100125 |
125140 |
150160 |
150180 |
200200 |
200225 |
250 250 |
250 280 |
300315 |
||
|
4041Е2 |
16 |
|||||||||||||

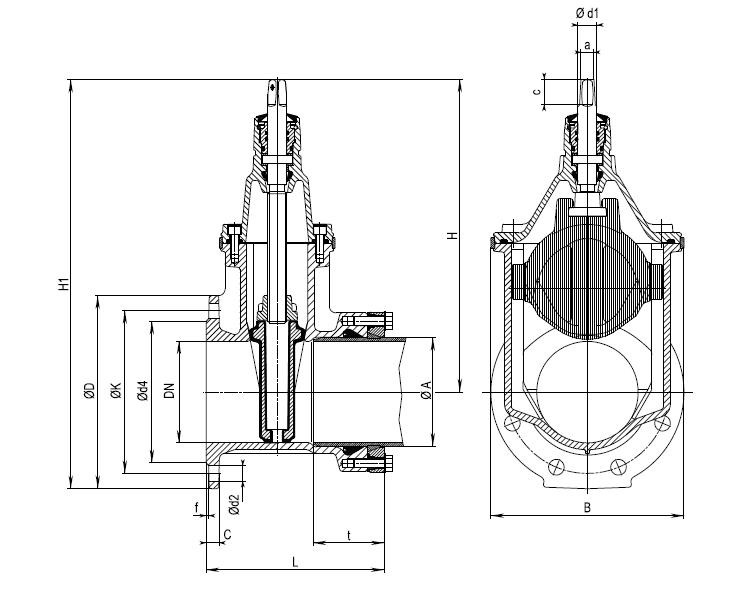

| DN | MOP | Диаметр | Фланец | Болты | Задвижка | Шпиндель | Вес | |||||||||
| (PN) | трубы А | D | С | К | Количество | Резьба | t | Н | Н1 | L | В | а | с | d1 | ||
| 50 | 10 16 | 63 | 165 | 19 | 125 | 4 | М16 | 83 | 260 | 342 | 188 | 143 | 14,8 | 30 | 22 | 11,0 |
| 65 | 10 16 | 75 | 185 | 19 | 145 | 4 | М16 | 85 | 328 | 420 | 205 | 180 | 17,3 | 35 | 25 | 15,0 |
| 80 | 10 16 | 90 | 200 | 19 | 160 | 8 | М16 | 88 | 336 | 436 | 211 | 180 | 17,3 | 35 | 25 | 18,5 |
| 100 | 10 16 | 110 | 220 | 19 | 180 | 8 | М16 | 88 | 373 | 483 | 221 | 213 | 19,3 | 38 | 25 | 22,0 |
| 10 16 | 125 | 220 | 19 | 180 | 8 | М16 | 88 | 373 | 483 | 225 | 213 | 19,3 | 38 | 25 | 23,0 | |
| 125 | 10 16 | 140 | 250 | 19 | 210 | 8 | М16 | 96 | 450 | 575 | 239 | 285 | 19,3 | 38 | 28 | 34,5 |
| 150 | 10 16 | 160 | 285 | 19 | 240 | 8 | М 20 | 108 | 462 | 605 | 263 | 285 | 19,3 | 38 | 28 | 39,0 |
| 10 16 | 180 | 285 | 19 | 240 | 8 | М 20 | 118 | 462 | 605 | 276 | 285 | 19,3 | 38 | 28 | 41,5 | |
| 200 | 10 | 200 | 340 | 20 | 295 | 8 | М 20 | 128 | 563 | 733 | 298 | 357 | 24,3 | 48 | 32 | 66,0 |
| 16 | 12 | |||||||||||||||
| 10 | 225 | 340 | 20 | 295 | 8 | М 20 | 130 | 563 | 733 | 298 | 357 | 24,3 | 48 | 32 | 73,0 | |
| 16 | 12 | |||||||||||||||
| 250 | 10 | 250 | 400 | 22 | 350 | 12 | М 20 | 147 | 670 | 870 | 325 | 432 | 27,3 | 48 | 34 | 100,0 |
| 16 | 355 | М 24 | ||||||||||||||
| 10 | 280 | 400 | 22 | 350 | 12 | М 20 | 150 | 670 | 870 | 335 | 432 | 27,3 | 48 | 34 | 107,0 | |
| 16 | 355 | М 24 | ||||||||||||||
| 300 | 10 | 315 | 455 | 24,5 | 400 | 12 | М 20 | 176 | 753 | 981 | 371 | 518 | 27,3 | 48 | 34 | 150,0 |
| 16 | 410 | М 24 | ||||||||||||||
