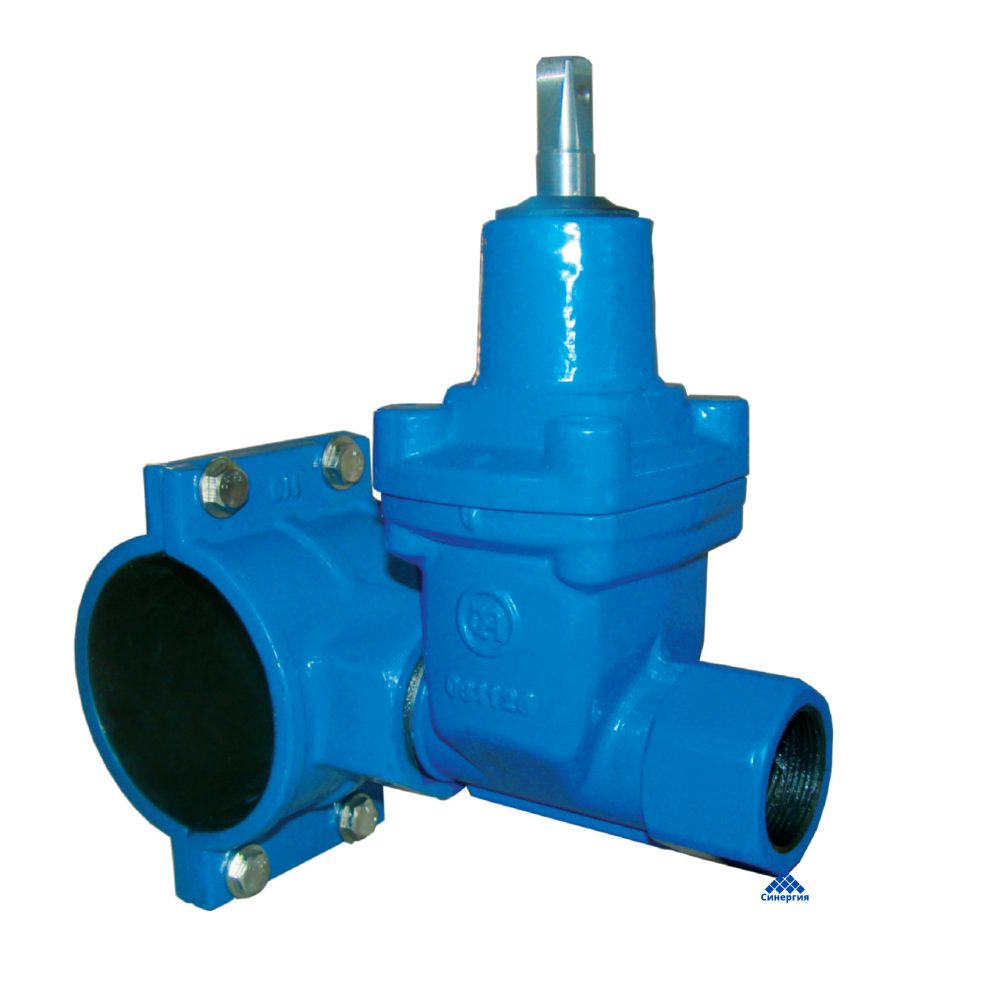

3217 Комплект монтажный: задвижка + хомут для труб из ПЭ и ПВХ-О
Класс герметичности «А»
Рабочее давление: PN16 бар
Максимальная температура: 40' С (ЕРDМ)
Резьбовое подключение соответствует российским нормам
Стандартное исполнение:
Pn16, 40°С, ЕРDМ, эпоксидное покрытие RAL5005 250 мкм, без штурвала
Другие исполнения по запросу
Конструктивные особенности:
Уплотнение шпинделя О-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением
Шпиндель не выдвижной, нержавеющий, с холоднокатаной резьбой
Клин полностью вулканизирован, с заменяемой гайкой
Гладкий проходной канал
Все элементы защищены от коррозии
Хомут имеет внутренний диаметр соответствующий внешнему
диаметру ПВХ-О и ПЭ труб
Материалы изделия:
|
Корпус и крышка |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Клин |
(DN25-DN32) латунь ЛС59-2 ГОСТ 15527; (DN40-DN50) высокопрочный чугун ВЧ40 ГОСТ 7293, вулканизирован EPDM или NBR |
|
Шпиндель |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Уплотнительная пробка |
латунь ЛС59-2 ГОСТ 15527 |
|
Предохранительное кольцо |
сталь 65Г ГОСТ 14959 |
|
Гайка шпинделя |
латунь ЛС59-2 ГОСТ 15527 |
|
Уплотнение крышки |
износоустойчивый эластомер EPDM |
|
Уплотнительное кольцо, уплотнение |
ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Болты |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 12Х18Н9 ГОСТ 5632 |
Применение:
Для контроля сетей передачи питьевой воды
Для других химически нейтральных жидкостей
|
DN |
G/R |
Dz |
L |
m |
m1 |
H |
□S |
Вес |
Кол-во болтов |
|
[мм] |
[резьба] |
[мм] |
[кг] |
[шт] |
|||||
|
32
|
5/4" / 2"
|
63 |
180 |
25
|
25
|
160
|
12
|
6,1 |
2 |
|
90 |
194/197 |
7,2 / 5,4 |
2 / 4 |
||||||
|
110 |
204 / 205 |
7,6 / 6,1 |
2 / 4 |
||||||
|
125 |
212/222 |
8,6 / 6,9 |
2 / 4 |
||||||
|
160 |
232 / 231 |
10 7,5 |
2 / 4 |
||||||
|
180 |
251 |
8 |
4 |
||||||
|
200 |
255 |
11,3 |
2 |
||||||
|
225 |
264 |
13,2 |
2 |
||||||
|
250 |
273 |
16,3 |
2 |
||||||
|
280 |
288 |
17 |
2 |
||||||
|
315 |
306 |
19,5 |
2 |
||||||
|
40
|
6/4" / 2"
|
63 |
215 |
25
|
40
|
215
|
14
|
10 |
2 |
|
90 |
229 / 232 |
11,1 / 9,3 |
2 / 4 |
||||||
|
110 |
239 / 240 |
11,5 / 10 |
2 / 4 |
||||||
|
125 |
247 / 257 |
12,5 / 10,8 |
2 / 4 |
||||||
|
160 |
267 / 266 |
13,9 / 11,4 |
2 / 4 |
||||||
|
180 |
286 |
11,9 |
4 |
||||||
|
200 |
290 |
15,2 |
2 |
||||||
|
225 |
299 |
17,1 |
2 |
||||||
|
250 |
308 |
20,2 |
2 |
||||||
|
280 |
321 |
20,9 |
2 |
||||||
|
315 |
341 |
23,4 |
2 |
||||||
|
50 |
2" / 2" |
63 |
235 |
25
|
40
|
225
|
14
|
10,5 |
2 |
|
90 |
249 / 252 |
11,6 / 9,8 |
2 / 4 |
||||||
|
110 |
259 / 260 |
12 / 10,5 |
2 / 4 |
||||||
|
125 |
267 / 277 |
13 / 11,3 |
2 / 4 |
||||||
|
160 |
287 / 286 |
14,4 / 11,9 |
2 / 4 |
||||||
|
180 |
306 |
12,4 |
4 |
||||||
|
200 |
310 |
15,7 |
2 |
||||||
|
225 |
319 |
17,6 |
2 |
||||||
|
250 |
328 |
20,7 |
2 |
||||||
|
280 |
341 |
21,4 |
2 |
||||||
|
315 |
361 |
23,9 |
2 |
||||||
Монтаж и установка:
Монтажные комплекты для ПВХ-О и полиэтиленовых труб ТИП 3217 могут устанавливаться в подземных или
наземных водопроводах на вертикальных или горизонтальных установках. Данные изделия приспособлены к
монтажу с резьбовым соединением трубопровода, размеры (резьба) которого соответствуют резьбе
задвижек. Наличие уплотнения (15, 16 на чертеже) не исключает стандартного уплотнения резьбы.
Рекомендуется осуществлять действия по монтажу с учетом компенсации температуры и давления
трубопровода. Задвижка, собранная и поставленная производителем, готова к монтажу.
Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю ее герметичности.
Задвижки управляются штурвалом, ключом, удлинительным штоком
