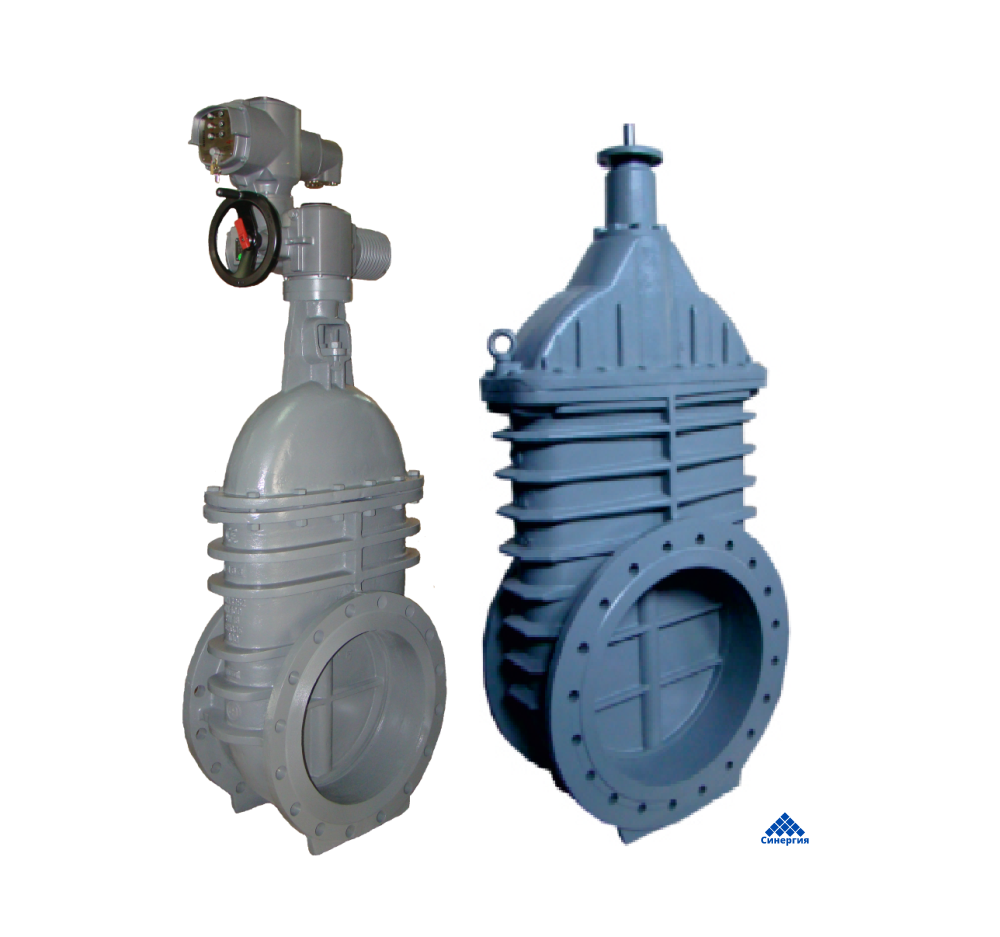

2910, 2913 Задвижка кольцевая фланцевая с электроприводом
Класс герметичности: «А»
Задвижка тип 2910 - ряд 14 (короткая)
Задвижка тип 2913 - ряд 15 (длинная)
Рабочее давление: PN10, PN16 бар
Максимальная температура:
до 120°С (уплотнение клина - латунное кольцо + уплотнение шпинделя EPDM),
DN40-200 из чугуна EN-GJS-250-15, в соответствии с PN-EN 1563:2012
до 150°С (уплотнение клина - бронзовое кольцо + уплотнение шпинделя Полафлон 646),
до 200°С (уплотнение диска - кольцо из нержавеющей стали + уплотнение шпинделя Полафлон 646)
Стандартное исполнение:
PN10-16, 1200С/1500С/2000С, EPDM/Полафлон 646, латунь/бронза/
нержавеющая сталь, поливиниловая краска RAL7005 100 мкм
Другие исполнения по запросу.
Конструктивные особенности:
Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА"- заменяется под давлением
Шпиндель не выдвижной, нержавеющий, с холоднокатаной резьбой и подшипником
Клин с заменяемой гайкой
Гладкий проход в корпусе
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и крышка |
серый чугун СЧ25 ГОСТ 1412, покрытие поливиниловое RAL 7005 |
|
Клин |
серый чугун СЧ25 ГОСТ 1412 |
|
Шпиндель |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Втулка |
латунь ЛС59-2 ГОСТ |
|
Предохранительное кольцо |
сталь 65G ГОСТ 14959 |
|
Гайка шпинделя |
латунь ЛС59-2 ГОСТ 15527 |
|
Уплотнение крышки |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Уплотнительное кольцо |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556, Полафлон 646 |
|
Болты |
сталь Fe/Zn5 ГОСТ ISO 2081 |
|
Уплотнительные кольца клина и корпуса |
нержавеющая сталь 20Х13 ГОСТ 5632 или бронза БрО5Ц5С5 ГОСТ 613 |
Применение:
Для контроля сетей: горячего и питьевого водоснабжения, нефти, нефтепродуктов, солёной воды, промышленного водоснабжения, водяного или
воздушного отопления.
Для других химически нейтральных жидкостей
|
DN |
PN |
L 2910 |
L 2913 |
C |
f |
D K l п |
d |
d1 |
d2 |
d3 |
d4xn |
H |
H1 |
H2 |
тип-фланец / крутящ. момент / колич. оборотов |
Вес 2910 |
|||||
|
PN16(PN10) |
|||||||||||||||||||||
|
[мм] |
[бар] |
[мм] |
|
[мм] |
SAxx.x-Fx / [Nm] / --- |
[кг] |
|||||||||||||||
|
40 |
10/16 |
140 |
240 |
18 |
3 |
150 |
110 |
22 |
4 |
84 |
90 |
70 |
20 |
9x4 |
188 |
238 |
461 |
SA 7.6 F7 |
20-60 |
15 |
11 |
|
50 |
150 |
250 |
20 |
165 |
125 |
99 |
90 |
70 |
20 |
9x4 |
198 |
248 |
481 |
18 |
13 |
||||||
|
65 |
170 |
270 |
185 |
145 |
118 |
125 |
102 |
20 |
11x4 |
232 |
283 |
507 |
SA 10.2 F10 |
40-120 |
20 |
18 |
|||||
|
80 |
180 |
280 |
22 |
200 |
160 |
8 |
132 |
125 |
102 |
20 |
11x4 |
255 |
307 |
530 |
26 |
21 |
|||||
|
100 |
190 |
300 |
24 |
220 |
180 |
23 |
8 |
156 |
125 |
102 |
20 |
11x4 |
290 |
346 |
565 |
30 |
30 |
||||
|
125 |
200 |
325 |
26 |
250 |
210 |
25 |
184 |
125 |
102 |
20 |
11x4 |
329 |
385 |
604 |
29 |
42 |
|||||
|
150 |
210 |
350 |
26 |
285 |
240 |
26 |
211 |
125 |
102 |
20 |
11x4 |
400 |
457 |
675 |
36 |
54 |
|||||
|
200 |
230 |
400 |
30 |
340 |
295 |
29 |
12(8) |
266 |
125 |
102 |
20 |
11x4 |
475 |
538 |
750 |
46 |
80 |
||||
|
250 |
250 |
450 |
30 |
405(395) |
355(350) |
28(23) |
12 |
319 |
175 |
140 |
30 |
18x4 |
560 |
625 |
875 |
SA 14.2 F14 |
100-250 |
48 |
98 |
||
|
300 |
270 |
500 |
30 |
4 |
460(445) |
410(400) |
370 |
175 |
140 |
30 |
18x4 |
635 |
700 |
950 |
57 |
130 |
|||||
Монтаж и установка:
Задвижки кольцевые фланцевые ТИП 2910,2913 устанавливаются в камерах (колодцах), сооружениях.
Расположение: вертикально, шпинделем вверх, на горизонтальном трубопроводе, и
горизонтально на вертикальном. Для питания электропривода необходимо напряжение 380V (220V).
Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей рассверловкой.
Во время монтажа необходимо обеспечить крепление трубопровода, исключающее сгибающее или
растягивающее воздействие. Рекомендуется монтировать узлы с учетом компенсации температуры и
давления трубопровода.
Задвижка, собранная и поставленная на объект, прошла заводские испытания
и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать
потерю герметичности. Задвижки управляются электроприводом и штурвалом электропривода.
