2905 Задвижка шиберная с двухсторонним уплотнением с электроприводом
Класс герметичности: «А»
Рабочее давление: PN2,5 бар
DN40-400, РN10 бар.
DN500-600, РN6 бар.
DN700-1200, РN2,5 бар.
Максимальная температура: 70°С (NBR, EPDM)
рассверловка соответствует российским нормам
Стандартное исполнение:
Ду 40-600 не выдвижной или выдвижной шпиндель, Ду 700-1000 выдвижной шпиндель,
70'C, износоустойчивый эластомер NBR, эпоксидное покрытие RAL5005 250 мкм.
Другие исполнения по запросу
Конструктивные особенности:
Шпиндель нержавеющий, с холоднокатаной резьбой
Шибер из нержавеющей стали 304
Корпус чугунный
Все элементы защищены от коррозии
Болтовые соединительные отверстия DN50-150 соответствуют фланцевому
соединению PN16, свыше DN200 - фланцевому соединению PN10 согласно
гост 12815-80

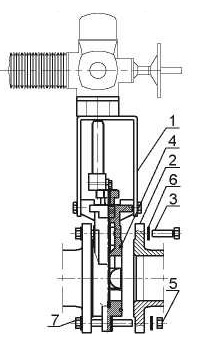

Материалы изделия:
|
Корпус и прижимная пластина |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Шибер |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
|
Шпиндель |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Уплотнение |
износоустойчивый эластомер NBR ГОСТ Р 54556 |
|
Гайка шпинделя |
бронза БрАЖМц 10-3-1,5 ГОСТ 18175-78 |
|
Колонна |
сталь Ст3сп ГОСТ 380, покрытие эпоксидно-порошковое 250 мкм |
|
Болты, гайки |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 08Х18Н10, 10Х17Н13М2 ГОСТ 5632 |
Применение:
Для жидких веществ:
- -канализации
- -промышленной воды -химического производства
- -бумажной промышленности
|
DN |
PN* |
PS* |
K |
D |
d |
l x n |
M x n |
A |
H |
Тип привода |
Фланец соедини теля |
Усилие на открытие/ закрытие |
Кол-во оборотов |
Вес |
|
|
по рис. ряд 20 |
|||||||||||||||
|
[мм] |
[бар] |
[мм] |
|
|
[Нхм] |
|
[кг] |
||||||||
|
50 |
10/16 |
10 |
125 |
165 |
99 |
- |
M16x4 |
48 |
- |
551 |
SA 07.2 |
F10 |
20 |
14 |
25 |
|
65 |
145 |
185 |
118 |
- |
|
|
- |
582 |
SA 07.6 |
F10 |
25 |
18 |
29 |
||
|
80 |
160 |
200 |
132 |
019x6 |
M16x2 |
52 |
- |
598 |
30 |
22 |
30 |
||||
|
100 |
180 |
220 |
156 |
019x6 |
52 |
632 |
40 |
27 |
32 |
||||||
|
125 |
210 |
250 |
184 |
019x6 |
56 |
56 |
684 |
SA 10.2 |
50 |
33 |
38 |
||||
|
150 |
240 |
285 |
212 |
023x6 |
M20x2 |
740 |
55 |
32 |
41 |
||||||
|
200 |
10 |
295 |
340 |
266 |
023x6 |
70 |
- |
830 |
55 |
42 |
58 |
||||
|
250 |
350 |
395 |
319 |
023x8 |
M20x4 |
- |
930 |
60 |
52 |
72 |
|||||
|
300 |
400 |
445 |
370 |
023x8 |
76 |
- |
1100 |
80 |
62 |
86 |
|||||
|
350 |
460 |
505 |
430 |
023x10 |
M20x6 |
- |
1180 |
SA 14.2 |
F14 |
105 |
72 |
106 |
|||
|
400 |
515 |
565 |
480 |
028x10 |
M24x6 |
86 |
- |
1286 |
150 |
68 |
146 |
||||
|
500 |
6 |
620 |
670 |
582 |
028x12 |
M24x8 |
114 |
- |
1520 |
SA 14.6 |
200 |
85 |
282 |
||
|
600 |
725 |
780 |
682 |
031x12 |
M27x8 |
- |
1725 |
280 |
102 |
332 |
|||||
|
700 |
2,5 |
840 |
895 |
794 |
031x14 |
M27x10 |
- |
165 |
2018 |
SA 16.2 |
F16 |
480 |
118 |
637 |
|
|
800 |
950 |
1015 |
901 |
034x14 |
M30x10 |
190 |
2210 |
510 |
116 |
763 |
|||||
|
900 |
1050 |
1115 |
1001 |
034x16 |
M30x12 |
203 |
2466 |
F16 / F25 |
600 |
115 |
933 |
||||
|
1000 |
1160 |
1230 |
1112 |
037x16 |
M33x12 |
- |
216 |
2608 |
F16 |
680 |
127 |
1233 |
|||
|
1200 |
1380 |
1455 |
1328 |
- |
M36x12 |
- |
150 |
3680 |
SA 14.6 + GST25.1 |
F25 |
1400 |
- |
2365 |
||
Монтаж и установка:
Задвижки шиберные с электроприводом ТИП 2905 устанавливаются в камерах (колодцах),
сооружениях в любом положении, кроме положения шпинделем вниз. Для питания электропривода
необходимо напряжение 380V (220V). Изделия приспособлены к монтажу между фланцами
трубопровода с соответствующей рассверловкой.
Во время монтажа необходимо обратить особое
внимание на крепление трубопровода, исключающее сгибающее или растягивающее воздействие,
оборудовав трубопровод неподвижными опорами и упорами. Рекомендуется монтировать узлы с учетом
компенсации температуры и давления трубопровода. Монтаж вести от задвижки.
Задвижка , собранная и поставленная на объект, прошла заводские испытания и готова к монтажу. Какие-либо работы,
связанные с демонтажем элементов задвижки, могут вызвать потерю герметичности. Задвижки
управляются электроприводом и штурвалом электропривода.
