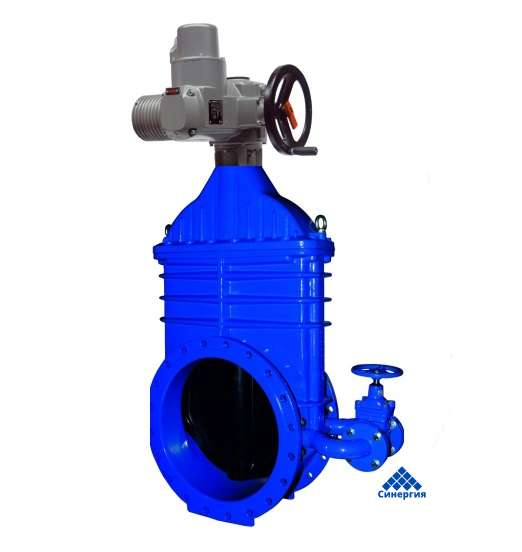

2902, 2911 Задвижка с обрезиненным клином с электроприводом и байпасом PN25
Класс герметичности: «А»
Задвижка тип 2911 - ряд 14 (короткая)
Задвижка тип 2902 - ряд 15 (длинная)
Рабочее давление: PN25 бар
Максимальная температура: 70'С
Стандартное исполнение:
PN25, 70º, EPDM, эпоксидное покрытие RAL5005
250 мкм, без штурвала
Другие исполнения по запросу
Конструктивные особенности:
Уплотнение шпинделя О-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением
Шпиндель не выдвижной, нержавеющий, с холоднокатаной резьбой и подшипником
Клин с заменяемой гайкой
Гладкий проход в корпусе
Байпас - задвижка 2911 DN40-50
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и крышка |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Клин |
высокопрочный чугун ВЧ40 ГОСТ 7293, вулканизирован EPDM или NBR |
|
Направляющие клина |
полиамид PA6 ТУ 2224-036-00203803-2012 |
|
Шпиндель |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Уплотнительная пробка |
латунь ЛС59-2 ГОСТ 15527 |
|
Предохранительное кольцо |
сталь 65Г ГОСТ 14959 |
|
Гайка шпинделя |
латунь ЛС59-2 ГОСТ 15527 |
|
Уплотнение крышки |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Уплотнительное кольцо, уплотнение |
|
|
Болты |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
Применение:
Для сетей передачи питьевой и технической воды
Для других химически нейтральных жидкостей
|
DN |
L 2911 |
L 2902 |
L1 |
C |
f |
D |
d |
K |
I |
n |
C1 |
C2 |
d1 |
d2 |
d3 |
d4X n |
d5 |
d6 |
H |
H1 |
H2 |
H3 |
AUMA тип - фланец / момент выкл. / кол-во оборотов |
Вес 2911 |
Вес 2902 |
Байпас |
||
|
PN25 |
||||||||||||||||||||||||||||
|
[мм] |
- |
[мм] |
Saxx.x-Fx / [Нм] / --- |
[кг] |
DN |
|||||||||||||||||||||||
|
400 |
310 |
600 |
460 |
32 |
4 |
620 |
503 |
550 |
37 |
16 |
385 |
332 |
175 |
140 |
30 |
18х4 |
153 |
400 |
980 |
1060 |
1268 |
180 |
SA14.6-F14 |
300-500 |
58 |
398 |
410 |
40/50* |
|
450 |
330 |
- |
480 |
34,5 |
670 |
548 |
600 |
37 |
20 |
1050 |
1130 |
1340 |
65 |
512 |
- |
|||||||||||||
|
500 |
350 |
700 |
510 |
36,5 |
730 |
609 |
660 |
37 |
20 |
1160 |
1240 |
1555 |
63 |
576 |
643 |
50 |
||||||||||||

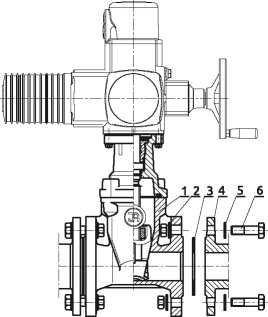

Монтаж и установка:
Задвижки с обрезиненным клином фланцевые с электроприводом ТИП 2902, 2911 устанавливаются в камерах
(колодцах), сооружениях. Расположение: вертикально , шпинделем вверх, на горизонтальном
трубопроводе, и горизонтально на вертикальном. Для питания электропривода необходимо напряжение
З80V (220V). Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей
рассверловкой.
Во время монтажа необходимо обеспечить крепление трубопровода, исключающее
сгибающее или растягивающее воздействие. Рекомендуется монтировать узлы с учетом компенсации
температуры и давления трубопровода.
Задвижка , собранная и поставленная на объект, прошла
заводские испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов
задвижки, могут вызвать потерю герметичности. Задвижки управляются электроприводом и штурвалом
электропривода.
