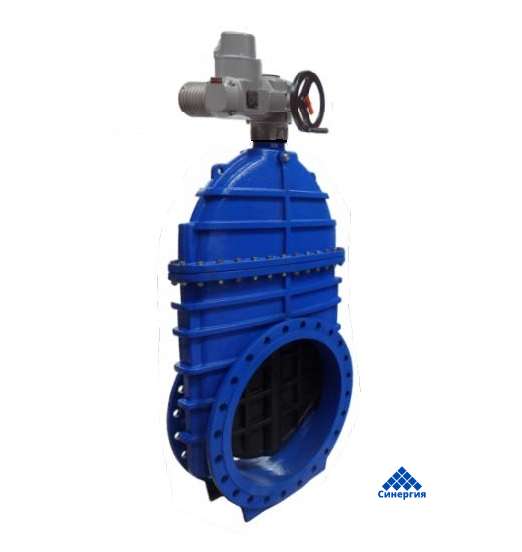

2902, 2911 Задвижка с обрезиненным клином с электроприводом DN700-DN1200
Класс герметичности: «А»
Задвижка тип 2911 - ряд 14 (короткая)
Задвижка тип 2902 - ряд 15 (длинная)
Рабочее давление: PN10, PN16 бар
Максимальная температура: 70'С
Стандартное исполнение:
PN16, 70º, EPDM, эпоксидное покрытие RAL5005
250 мкм, без штурвала
Другие исполнения по запросу
Конструктивные особенности:
Уплотнение шпинделя О-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением
Шпиндель не выдвижной, нержавеющий, с холоднокатаной резьбой и подшипником
Клин с заменяемой гайкой
Гладкий проход в корпусе
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и крышка |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Клин |
высокопрочный чугун ВЧ40 ГОСТ 7293, вулканизирован EPDM или NBR |
|
Направляющие клина |
полиамид PA6 ТУ 2224-036-00203803-2012 |
|
Шпиндель |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Уплотнение |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Уплотнительная пробка |
латунь ЛС59-2 ГОСТ 15527 |
|
Предохранительное кольцо |
сталь 65Г ГОСТ 14959 |
|
Гайка шпинделя |
латунь ЛС59-2 ГОСТ 15527 |
|
Уплотнение крышки |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Уплотнительное кольцо |
|
|
Болты |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
Применение:
Для сетей передачи питьевой и технической воды
Для других химически нейтральных жидкостей
|
DN |
L 2911 Ряд.14 |
L 2902 Ряд. 15 |
C |
f |
d |
D |
K |
I |
n |
d1 |
d2 |
d3 |
d4X n |
H1 |
AUMA тип привода - ISO-фланец / момент выкл. / кол-во оборотов |
Вес 2911 |
Вес 2902 |
||
|
PN16(PN10) |
|||||||||||||||||||
|
[мм] |
- |
[мм] |
Saxx.x-Fx / [Нм] -- |
[кг] |
|||||||||||||||
|
700 |
430 |
900 |
40 |
5 |
794 |
910(895) |
840 |
37 (31) |
24 |
210 |
165 |
50 |
22х4 |
1414 |
F16 |
640 |
52 |
840 |
960 |
|
800 |
470 |
1000 |
43 |
5 |
901 |
1025(1015) |
950 |
40 (34) |
24 |
210 |
165 |
50 |
22х4 |
1588 |
F16 |
770 |
52 |
116С |
1320 |
|
900 |
510 |
1100 |
47 |
5 |
1001 |
1125(1115) |
1050 |
40 (34) |
28 |
210 |
165 |
50 |
22х4 |
1745 |
F16 |
860 |
58 |
156С |
2000 |
|
1000 |
550 |
1200 |
50 |
5 |
1112 |
1255(1230) |
1170(1160) |
43 (37) |
28 |
300 |
254 |
50 |
18х8 |
1931 |
F25 |
960 |
64 |
3020 |
3600 |
|
1200 |
630 |
1400 |
57 |
5 |
1328 |
1485(1455) |
1390(1380) |
49 (41) |
32 |
300 |
254 |
70 |
18х8 |
2375 |
F25 |
1950 |
76 |
4600 |
5000 |
Монтаж и установка:
Задвижки с обрезиненным клином фланцевые с электроприводом ТИП 2902, 2911 устанавливаются в камерах
(колодцах), сооружениях. Расположение: вертикально , шпинделем вверх, на горизонтальном
трубопроводе, и горизонтально на вертикальном. Для питания электропривода необходимо напряжение
З80V (220V). Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей
рассверловкой.
Во время монтажа необходимо обеспечить крепление трубопровода, исключающее
сгибающее или растягивающее воздействие. Рекомендуется монтировать узлы с учетом компенсации
температуры и давления трубопровода.
Задвижка , собранная и поставленная на объект, прошла
заводские испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов
задвижки, могут вызвать потерю герметичности. Задвижки управляются электроприводом и штурвалом
электропривода.
