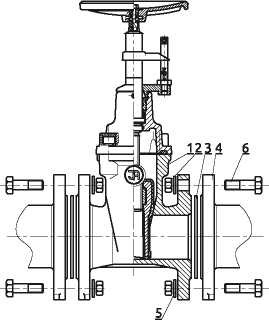

2502, 2511 Задвижка с обрезиненным клином и индикатором положения клина
Класс герметичности «А»
Задвижка тип 2511 - ряд 14 (короткая)
Задвижка тип 2502 - ряд 15 (длинная)
Рабочее давление: PN10, PN16 бар
Максимальная температура: 70°С
Вариант установки с конечными выключателями
Фланцевая рассверловка соответствует российским нормам
Стандартное исполнение:
PN16, 40°С, ЕРDМ, эпоксидное покрытие RAL5005 250 мкм, со штурвалом
Другие исполнения по запросу
Конструктивные особенности:
Уплотнение шпинделя О-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением
Шпиндель не выдвижной, нержавеющий, с холоднокатаной резьбой и указателем положения
Клин с заменяемой гайкой
Гладкий проходной канал
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и крышка |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Клин |
высокопрочный чугун ВЧ40 ГОСТ 7293, вулканизирован EPDM или NBR |
|
Направляющие клина |
полиамид PA6 ТУ 2224-036-00203803-2012 |
|
Шпиндель |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Уплотнительная пробка |
латунь ЛС59-2 ГОСТ 15527 |
|
Гайка шпинделя |
латунь ЛС59-2 ГОСТ 15527 |
|
Уплотнение крышки |
износоустойчивый эластомер EPDM |
|
Уплотнительное кольцо, уплотнение |
ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Болты |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
Применение:
Для противопожарных, промышленных, сетей передачи питьевой
Для других химически нейтральных жидкостей
|
DN |
PN |
L |
H |
d |
D |
K |
I |
n |
C |
f |
Dk |
□S |
Вес |
||
|
2511 |
2502 |
PN16 (PN10) |
2511 |
2502 |
|||||||||||
|
[мм] |
[бар] |
[мм] |
[мм] |
[кг] |
|||||||||||
|
40 |
10/16 |
140 |
240 |
290 |
84 |
150 |
110 |
19 |
4 |
19 |
3 |
200 |
14 |
11 |
12 |
|
50 |
150 |
250 |
315 |
99 |
165 |
125 |
19 |
4 |
19 |
3 |
200 |
14 |
13 |
14 |
|
|
65 |
170 |
270 |
345 |
118 |
185 |
145 |
19 |
4 |
19 |
3 |
200 |
17 |
18 |
19 |
|
|
80 |
180 |
280 |
385 |
132 |
200 |
160 |
19 |
8 |
19 |
3 |
200 |
17 |
21 |
23 |
|
|
100 |
190 |
300 |
435 |
156 |
220 |
180 |
19 |
8 |
19 |
3 |
250 |
19 |
30 |
33 |
|
|
125 |
200 |
325 |
475 |
184 |
250 |
210 |
19 |
8 |
19 |
3 |
250 |
19 |
36 |
42 |
|
|
150 |
210 |
350 |
535 |
211 |
285 |
240 |
23 |
8 |
19 |
3 |
250 |
19 |
50 |
54 |
|
|
200 |
230 |
400 |
620 |
266 |
340 |
295 |
23 |
12 (8) |
20 |
3 |
320 |
24 |
70 |
87 |
|
|
250 |
250 |
450 |
720 |
319 |
405 |
355 (350) |
28 (23) |
12 |
22 |
3 |
320 |
27 |
98 |
112 |
|
|
300 |
270 |
500 |
830 |
370 |
460 |
410 (400) |
28 (23) |
12 |
25 |
4 |
320 |
27 |
132 |
159 |
|
|
350 |
290 |
550 |
940 |
429 |
520 |
470 (460) |
28 (23) |
16 |
27 |
4 |
320 |
27 |
223 |
262 |
|
|
400 |
310 |
600 |
1200 |
480 |
580 |
525 (515) |
31 (28) |
16 |
28 |
4 |
630 |
32 |
309 |
354 |
|
|
450 |
330 |
|
1270 |
548 (530) |
640 |
585 (565) |
31 (28) |
20 |
30 |
4 |
630 |
32 |
359 |
- |
|
|
500 |
350 |
700 |
1370 |
609 (582) |
715 (670) |
650 (620) |
34 (28) |
20 |
31,5 |
4 |
630 |
36 |
467 |
553 |
|
|
600 |
390 |
800 |
1390 |
720 (682) |
840 (780) |
770 (725) |
37 (31) |
20 |
36 |
5 |
630 |
36 |
650 |
786 |
|
Монтаж и установка:
Задвижки с обрезиненным клином фланцевые ТИП 2502 и 2511 устанавливаются в камерах
(колодцах), сооружениях. Расположение: вертикально, шпинделем вверх, на горизонтальном
трубопроводе, и горизонтально на вертикальном. Изделия приспособлены к монтажу между
фланцами трубопровода с соответствующей рассверловкой.
Во время монтажа необходимо
обеспечить крепление трубопровода, исключающее сгибающее или растягивающее воздействие.
Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода.
Задвижка, собранная и поставленная на объект, прошла заводские испытания и готова к монтажу.
Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю герметичности.
Задвижки управляются штурвалом.
