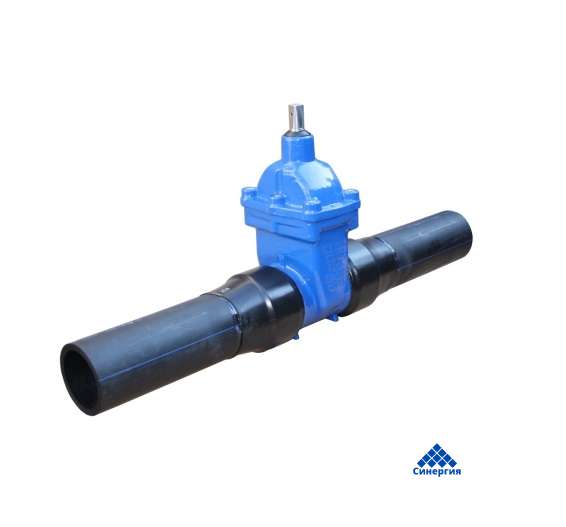

2120 Задвижка с обрезиненным клином и полиэтиленовыми патрубками
Класс герметичности "А"
Рабочее давление: PN16 бар
Максимальная температура 40'С
Стандартное исполнение:
PN16, 40°С, ЕРDМ, эпоксидное покрытие RAL5005 250 мкм, без штурвала
Другие исполнения по запросу
Конструктивные особенности:
Уплотнение шпинделя О-Ring - "СУХАЯ РЕЗЬБА" - заменяется под
давлением
Шпиндель не выдвижной, нержавеющий, с холоднокатаной резьбой
Клин полностью вулканизирован, с заменяемой гайкой
Гладкий проходной канал
Все элементы защищены от коррозии
Полиэтиленовые патрубки для присоединения к трубопроводу
Материалы изделия:
|
Корпус и крышка |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Клин |
высокопрочный чугун ВЧ40 ГОСТ 7293 полностью вулканизирован эластомером EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Направляющие клина |
полиамид ПА6 ТУ 2224-036-00203803-2012 |
|
Шпиндель |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Уплотнение |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Втулка |
латунь ЛС59-2 ГОСТ 15527 |
|
Предохранительное кольцо |
Сталь 65G ГОСТ 14959 |
|
Гайка шпинделя |
латунь ЛС59-2 ГОСТ 15527 |
|
Уплотнение крышки |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Уплотнительное кольцо |
|
|
Патрубки |
из полиэтиленовой трубы марки PE 100, SDR 11 |
|
Болты |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
Применение:
Для контроля сетей передачи питьевой
Для других химически нейтральных жидкостей
|
DN |
PN |
H |
Dz |
L |
□S |
Кол-во оборотов до открытия |
Вес |
|
[мм] |
[бар] |
[мм] |
|
[кг] |
|||
|
25 |
16 |
130 |
32 |
800 |
12 |
7,5 |
4 |
|
32 |
145 |
40 |
800 |
12 |
9 |
4,6 |
|
|
40 |
220 |
50 |
850 |
14 |
11 |
6,1 |
|
|
50 |
230 |
63 |
850 |
14 |
13,5 |
11,3 |
|
|
65 |
265 |
75 |
860 |
17 |
14 |
13 |
|
|
80 |
290 |
90 |
860 |
17 |
17 |
20,5 |
|
|
100 |
325 |
110 |
900 |
19 |
21 |
24 |
|
|
125 |
365 |
125 |
1100 |
19 |
26 |
32,5 |
|
|
150 |
457 |
160 |
1100 |
19 |
26 |
48,5 |
|
|
150 |
457 |
180 |
1100 |
19 |
26 |
52 |
|
|
200 |
534 |
200 |
1100 |
24 |
34,5 |
76 |
|
|
200 |
534 |
225 |
1100 |
24 |
34,5 |
80 |
|
|
250 |
633 |
250 |
1200 |
27 |
42,5 |
102 |
|
|
250 |
633 |
280 |
1200 |
27 |
42,5 |
110 |
|
|
300 |
708 |
315 |
1300 |
27 |
51 |
150 |
|
Монтаж и установка:
Задвижки с обрезиненным клином и ПЭ патрубками ТИП 2120 могут устанавливаться в подземных или
наземных водопроводах на вертикальных или горизонтальных установках. Данные изделия
приспособлены к монтажу между концами полиэтиленового трубопровода различными методами: сварка
встык, сварка с помощью электромуфт и т.д.
Во время монтажа следует обратить внимание на то, чтобы
на арматуру (задвижку) не воздействовали сгибающие или растягивающие напряжения, возникающие
вследствие нагрузки массой трубопровода без подпор. Рекомендуется осуществлять действия по монтажу
с учетом компенсации температуры и давления трубопровода.
Задвижка, собранная и поставленная
производителем, готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки ,
могут вызвать потерю ее герметичности .
Задвижки управляются штурвалом, либо ключом или приводом через удлинительный шток.
