2006 Задвижка шиберная для бесколодезной установки
-
Класс герметичности «А»
DN50-400, PN10 бар - ручной привод
-
DN500, PN6 бар - ручной привод
-
DN600, PN6 бар - линейный редуктор
-
DN700-1000, PN2,5 бар - линейный редуктор
-
Максимальная температура: 70°С (NBR, EPDM)
Фланцевая рассверловка соответствует российским нормам
-
Стандартное исполнение:
DN50-DN400 шпиндель не выдвижной с ручным приводом, DN500-DN1000 шпиндель выдвижной с линейным
редуктором, 70º С, износоустойчивый эластомер NBR, эпоксидное покрытие RAL5005 250 мкм.
Другие исполнения по запросу.
Конструктивные особенности:
Монолитный чугунный корпус
Уплотнение шибера двухстороннее
Шпиндель нержавеющий, с холоднокатаной резьбой
Шибер из нержавеющей стали 304
Все элементы защищены от коррозии
Болтовые соединительные отверстия DN50-150 соответствуют фланцевому соединению PN16, свыше DN200 -
фланцевому соединению PN10 согласно ГОСТ 33259-2015.

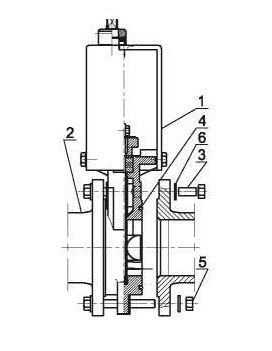

Материалы изделия:
|
Корпус и прижимная пластина |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Шибер |
нержавеющая сталь 08X18Н10 ГОСТ 5632 |
|
Шпиндель |
нержавеющая сталь 20X13 ГОСТ 5632 |
|
Уплотнение |
износоустойчивый эластомер NBR ГОСТ Р 54556 |
|
Гайка шпинделя |
латунь ЛС59-2 ГОСТ 15527 |
|
Колонна |
сталь СтЗсп ГОСТ 380, покрытие эпоксидно-порошковое 250 мкм |
|
Болты, гайки |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 08X18Н10, 10X17Н13М2 ГОСТ 5632 |
Применение:
Для жидких и сыпучих веществ:
- бытовой и ливневой канализации
- технической воды
- химического производства
- бумажной промышленности
|
DN |
PN* |
PS* |
K |
D |
d |
Kw/D |
l x n |
M x n |
A |
Dk |
H |
Кол-во до откр. |
Вес |
|
|
см. рис. |
ряд 20 |
Не выд. шпиндель (выдвижной) |
||||||||||||
|
[мм] |
[бар] |
[мм] |
[кол-во] |
[кг] |
||||||||||
|
50 |
10/16 |
10 |
125 |
165 |
99 |
Kw12 |
- |
M16x4 |
48 |
- |
200 |
281 |
14 |
10 |
|
65 |
145 |
185 |
118 |
- |
M16x4 |
- |
315 |
18 |
12 |
|||||
|
80 |
160 |
200 |
132 |
Kw14 |
D19x6 |
M16x2 |
52 |
- |
333 |
22 |
13 |
|||
|
100 |
180 |
220 |
156 |
52 |
250 |
363 |
27 |
16 |
||||||
|
125 |
210 |
250 |
184 |
56 |
56 |
420 |
33 |
22 |
||||||
|
150 |
240 |
285 |
212 |
Kw17 |
D23x6 |
M20x2 |
487 |
32 |
27 |
|||||
|
200 |
10 |
295 |
340 |
266 |
70 |
- |
320 |
568 |
42 |
47 |
||||
|
250 |
350 |
395 |
319 |
D23x8 |
M20x4 |
- |
674 |
52 |
60 |
|||||
|
300 |
400 |
445 |
370 |
76 |
- |
780 |
62 |
74 |
||||||
|
350 |
460 |
505 |
430 |
Kw19 |
D23x10 |
M20x6 |
- |
840 |
72 |
90 |
||||
|
400 |
515 |
565 |
480 |
Kw24 |
D28x10 |
M24x6 |
86 |
- |
450 |
980 |
68 |
106 |
||
|
500 |
6 |
620 |
670 |
582 |
D30 |
D28x12 |
M24x8 |
114 |
- |
630 |
(1820)1300 |
85 |
252 |
|
|
600 |
725 |
780 |
682 |
D31x12 |
M27x8 |
- |
(2130)1480 |
102 |
300 |
|||||
|
700 |
2,5 |
840 |
910 |
794 |
D31x14 |
M27x10 |
- |
165 |
(2495) |
118 |
569 |
|||
|
800 |
950 |
1015 |
901 |
D34x14 |
M30x10 |
- |
190 |
(2850) |
116 |
696 |
||||
|
900 |
1050 |
1115 |
1001 |
D34x16 |
M30x12 |
- |
203 |
815 |
(3160) |
115 |
868 |
|||
|
1000 |
1160 |
1230 |
1112 |
D37x16 |
M33x12 |
- |
216 |
(3428) |
127 |
1175 |
||||
Задвижки шиберные ТИП 2006 устанавливаются в камерах (колодцах), сооружениях в любом
положении, кроме положения шпинделем вниз. Изделия приспособлены к монтажу между фланцами
трубопровода с соответствующей рассверловкой.
Во время монтажа необходимо обратить особое внимание на крепление трубопровода, исключающее сгибающее или
растягивающее воздействие, оборудовав трубопровод неподвижными опорами и упорами.
Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода. Монтаж вести от задвижки.
Задвижка, собранная и поставленная на объект, прошла заводские
испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов
задвижки, могут вызвать потерю герметичности. Задвижки управляются штурвалом, ключом или приводом
через удлинительный шток.
