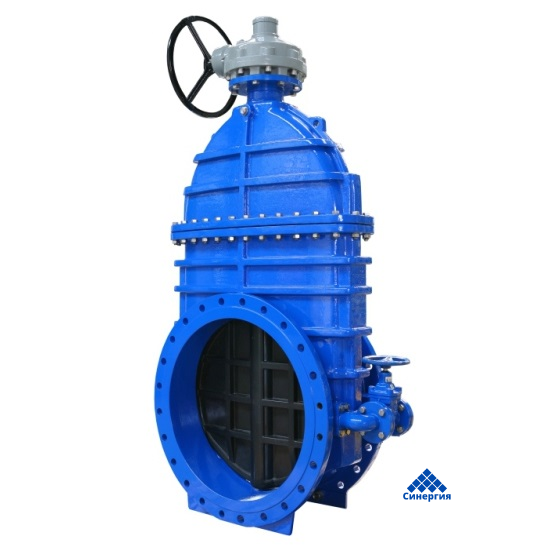

2002, 2011 Задвижка с обрезиненным клином фланцевая с редуктором и байпасом
- Класс герметичности «А»
- Задвижка тип 2111 - ряд 14 (короткая)
- Задвижка тип 2002 - ряд 15 (длинная)
- Рабочее давление: PN10 бар
- Максимальная температура: 70°С (EPDM)
- Фланцевая рассверловка соответствует российским нормам
-
Стандартное исполнение:
-
Pn10, 70°C , EPDM, эпоксидное покрытие RAL5005 250 мкм, без штурвала.
-
Другие исполнения по запросу
Конструктивные особенности:
Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением
Шпиндель невыдвижной, нержавеющий, с холоднокатаной резьбой
Клин полностью вулканизирован, с заменяемой гайкой
Гладкий проход в корпусе
Байпас- задвижка 2111 DN40-100
Все элементы защищены от коррозии
Материалы изделия:
|
Корпус и крышка |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое 250 мкм |
|
Клин |
высокопрочный чугун ВЧ40 ГОСТ 7293, вулканизирован EPDM или NBR |
|
Направляющие клина |
полиамид PA6 ТУ 2224-036-00203803-2012 |
|
Шпиндель |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Уплотнение |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Уплотнительная пробка |
латунь ЛС59-2 ГОСТ 15527 |
|
Предохранительное кольцо |
сталь 65Г ГОСТ 14959 |
|
Гайка шпинделя |
латунь ЛС59-2 ГОСТ 15527 |
|
Уплотнение крышки |
износоустойчивый эластомер EPDM ГОСТ ISO 4097 или NBR ГОСТ Р 54556 |
|
Уплотнительное кольцо |
|
|
Болты |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 08Х18Н10, 10Х17Н13М2 ГОСТ 5632 |
Применение:
Для сетей передачи питьевой воды
Для других химически нейтральных жидкостей
|
DN |
L 2111 Ряд. 14 |
L 2002 Ряд. 15 |
L1 |
H |
d PN16 |
D |
K |
I |
n |
C |
f |
Кол-во оборотов до открытия |
Dz |
Байпас |
Вес |
|
|
PN16 (PN10) |
2002 |
2111 |
||||||||||||||
|
[мм] |
- |
[мм] |
DN |
[кг] | ||||||||||||
|
700 |
430 |
900 |
608 |
1687 |
794 |
910 (895) |
840 |
37 (31) |
24 |
40 |
5 |
52 |
520 |
40 |
1005 |
885 |
|
800 |
470 |
1000 |
636 |
1855 |
901 |
1025 (1015) |
950 |
40 (34) |
24 |
43 |
5 |
52 |
520 |
50 |
1366 |
1206 |
|
900 |
510 |
1100 |
833 |
2018 |
1001 |
1125 (1115) |
1050 |
40 (34) |
28 |
47 |
5 |
58 |
520 |
80 |
2052 |
1612 |
|
1000 |
550 |
1200 |
999 |
2334 |
1112 |
1255 (1230) |
1170 (1160) |
43 (37) |
28 |
50 |
5 |
65 |
600 |
80 |
3657 |
3077 |
|
1200 |
630 |
1400 |
1103 |
2757 |
1328 |
1485 (1455) |
1390 (1380) |
49 (41) |
32 |
57 |
5 |
78 |
600 |
100 |
5064 |
4664 |
Монтаж и установка:
Задвижки с обрезиненным клином фланцевые с редуктором ТИП 2002 и 2111 устанавливаются в камерах (колодцах), сооружениях. Могут устанавливаться: вертикально, шпинделем вверх, на горизонтальном трубопроводе. Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей рассверловкой.
Во время монтажа необходимо обеспечить крепление трубопровода, исключающее сгибающее или растягивающее воздействие. Подробно монтаж описан в регламенте по монтажу задвижек, который можно получить у официальных представителей поставщика. Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода.
Задвижка, собранная и поставленная на объект, прошла заводские испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю герметичности. Задвижки управляются штурвалом.
