2004 Задвижка шиберная с односторонним уплотнением
- Класс герметичности «А»
-
Рабочее давление:
Ду50 - 250, PN10 бар
-
Ду300 - 450, PN7 бар
-
Ду500 - 600, PN4 бар
-
Ду700, PN2 бар
- Максимальная температура: 70°С (NBR)
- Фланцевая рассверловка соответствует российским нормам
-
Стандартное исполнение:
- Выдвижной шпиндель, 70°С, износоустойчивый эластомер NBR, эпоксидное
покрытие RAL 6026 250 мкм шт, штурвал (DN50-600), редуктор (DN700) - Другие исполнения по запросу
Конструктивные особенности:
Шпиндель из нержавеющей стали, с холоднокатаной резьбой
Шибер из нержавеющей стали 304
Корпус чугунный или из нержавеющей стали
DN50-600 комплектуются штурвалом, DN700 комплектуется редуктором
Все элементы защищены от коррозии
Направление потока указано на корпусе
Болтовые соединительные отверстия DN50-150 соответствуют фланцевому соединению PN16,
свыше DN200 - фланцевому соединению PN10 согласно ГОСТ 33259-2015.

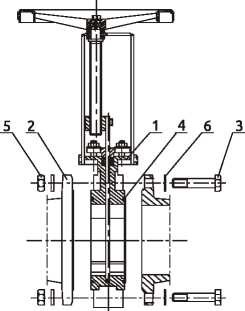

Материалы изделия:
|
Корпус и уплотнительная пластина |
серый чугун СЧ25 ГОСТ 1412, покрытие эпоксидно-порошковое 250 мкм, нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
|
Шибер |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
|
Шпиндель |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Уплотнение |
износоустойчивый эластомер NBR ГОСТ Р 54556 |
|
Гайка шпинделя |
латунь ЛС59-2 ГОСТ 15527 |
|
Защитный кожух |
сталь 12X в соответствии с PN-89/H-84023.05 |
|
Болты, гайки |
сталь Fe/Zn5 ГОСТ ISO 2081, нержавеющая сталь 08Х18Н10, 10Х17Н13М2 ГОСТ 5632 |
|
Штурвал |
серый чугун СЧ25 ГОСТ 1412 |
Применение:
Для жидких и сыпучих веществ:
- бытовой и ливневой канализации
- технической воды
- химического производства
- бумажной промышленности
|
DN |
PN* |
PS* |
Тип резьбы |
Кол-во оборотов |
Усилие на открытие/ закрытие |
K |
l x n |
A |
B |
D |
H |
Dk |
Вес |
|
[мм] |
[бар] |
[бар] |
[мм] |
[n] |
[Нхм] |
[мм] |
[кг] |
||||||
|
50 |
10/16
|
10
|
Tr 20x4 LH |
14 |
20 |
125 |
19x4 |
40 |
283 |
83 |
348 |
200 |
8 |
|
65 |
17 |
25 |
145 |
308 |
388 |
10 |
|||||||
|
80 |
21 |
30 |
160 |
19x8 |
50 |
333 |
413 |
11 |
|||||
|
100 |
26 |
30 |
180 |
378 |
488 |
12 |
|||||||
|
125 |
32 |
50 |
210 |
423 |
93 |
564 |
250 |
17 |
|||||
|
150 |
39 |
60 |
240 |
23x8 |
60 |
474 |
635 |
21 |
|||||
|
200 |
10
|
Tr 25x5 LH |
41 |
70 |
295 |
593 |
108 |
809 |
310 |
38 |
|||
|
250 |
51 |
80 |
350 |
23x12 |
70 |
685 |
946 |
52 |
|||||
|
300 |
7
|
61 |
90 |
400 |
792 |
1118 |
63 |
||||||
|
350 |
Tr 35x6 LH |
59 |
105 |
460 |
23x16 |
96 |
900 |
290 |
1282 |
500 |
115 |
||
|
400 |
68 |
120 |
515 |
28x16 |
100 |
978 |
1441 |
145 |
|||||
|
500 |
4 |
84 |
180 |
620 |
28x20 |
110 |
1215 |
1809 |
221 |
||||
|
600 |
102 |
210 |
725 |
31x20 |
1418 |
2060 |
265 |
||||||
|
700 |
2 |
Tr 50x8 LH |
103 |
250 |
840 |
31x24 |
1640 |
400 |
2372 |
800 |
430 |
||
Монтаж и установка:
Задвижки шиберные ТИП 2004 устанавливаются в камерах (колодцах), сооружениях в любом
положении, кроме положения шпинделем вниз. Изделия приспособлены к монтажу между фланцами
трубопровода с соответствующей рассверловкой. При установке необходимо учесть направление потока:
стрелка на корпусе и направление потока должны совпадать.
Во время монтажа необходимо обратить особое внимание на крепление трубопровода, исключающее сгибающее или
растягивающее воздействие, оборудовав трубопровод неподвижными опорами и упорами.
Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода. Монтаж вести от задвижки.
Задвижка, собранная и поставленная на объект, прошла заводские
испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов
задвижки, могут вызвать потерю герметичности. Задвижки управляются штурвалом, ключом или приводом
через удлинительный шток.
