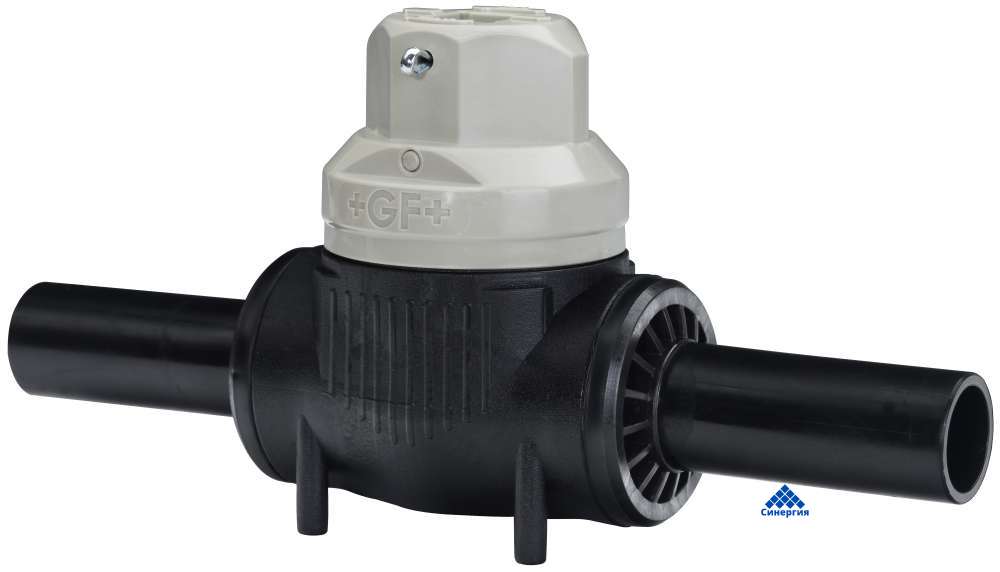

Шаровый кран ELGEF Plus
- Полиэтилен 100 SDR11
Давление для газа 10 бар / воды 16 бар - сферический клапан на диаметрах от 20 до 40 мм
- шаровой клапан на диаметрах от 50 до 225 мм
- Шаровый кран производства Georg Fischer.
Область применения:
Газоснабжение
-
Шаровые краны ELGEF Plus от компании GF Piping Systems – система была специально разработана для работы в подземных газо- и водопроводных системах трубопроводов.
Шаровый кран полностью изготовлен из пластика и поэтому обладает стойкостью к коррозии. Благодаря однородному, надежному и герметичному соединению методом электромуфтовой сварки, вся трубопроводная сеть может быть изготовлена из полиэтилена.
Возможна врезка под давлением. Кран шаровый имеет коррозионный корпус.
Так как расчетный срок службы составляет более 50 лет, то обслуживание не требуется. Благодарю совместимости с системой фитингов ELGEF Plus, шаровые краны могут легко соединяться с другими компонентами модульной системы ELGEF Plus.
Техническая информация
| d,мм | d1,мм | L1,мм | H,мм | H1,мм | t,мм | Вес, кг |
| 20 | 23 | 264 | 134 | 96 | 72 | 0,49 |
| 25 | 23 | 264 | 134 | 96 | 72 | 0,49 |
| 32 | 23 | 274 | 134 | 96 | 76 | 0,51 |
| 40 | 30 | 301 | 142 | 100 | 85 | 0,62 |
| 50 | 38 | 327 | 156 | 107 | 92 | 0,83 |
| 63 | 48 | 350 | 173 | 114 | 101 | 1,17 |
| 75 | 48 | 376 | 173 | 114 | 114 | 1,43 |
| 90 | 68 | 439 | 240 | 158 | 128 | 2,92 |
| 110 | 83 | 497 | 267 | 171 | 148 | 4,42 |
| 125 | 62 | 400 | 280 | 195 | 106 | 4,22 |
| 160 | 88 | 450 | 360 | 235 | 116 | 10,54 |
| 180 | 88 | 540 | 360 | 235 | 117 | 10,52 |
| 200 | 88 | 540 | 360 | 235 | 164 | 12,02 |
| 225 | 120 | 880 | 470 | 322 | 240 | 24,40 |
Дистанционное управление шаровыми кранами осуществляется с помощью телескопических удлинителей ключа.
Основные характеристики:
- регулировка и самофиксация
защита от воды и грязи
кожух из ПЭ, колпачок из ПЭ с уплотнением
шплинт из нержавеющей стали в комплекте
стальной наконечник 20х20 для dn крана 25-75 мм
стальной наконечник 25x25 для dn крана 90-110 мм
шестигранная втулка для dn крана 125-225 мм
| d-d, мм | Глубина до трубы, м | L, м |
| 20 - 75 | 0.75-1.10 | 0,54-0,93 |
| 20 - 75 | 1.10-1.70 | 0,87-1,55 |
| 20 - 75 | 1.60-2.50 | 1,32-2,39 |
| 90-110 | 0.75-1.10 | 0,55-0,85 |
| 90-110 | 1.10-1.70 | 0,80-1,38 |
| 90-110 | 1.60-2.50 | 1,30-2,33 |
| 125 - 225 | 0.75-1.10 | 0,60-0,96 |
| 125 - 225 | 1.10-1.80 | 0,95-1,60 |
| 125 - 225 | 1.65-2.75 | 1,60-2,50 |
