9113 Колонка управления с индикатором положения
Варианты исполнения:
С индукционными или электромеханическими датчиками. Возможны другие нестандартные варианты исполнения
Дополнительное оборудование:
Шток фиксированный в каталоге №9010, 9025
Шток телескопический в каталоге №9011
Штурвал в каталоге №9301
Конструктивные особенности:
Колонка управления имеет индикатор положения запорного элемента
Проушина для защиты от нежелательного открытия/закрытия
Корпус выполнен из нержавеющей стали, полностью монолитный
Предназначен для наземной установки
Подшипник облегчает открытие/закрытие шпинделя
Все элементы выполнены из материалов устойчивых к коррозии.
Материалы изделия:
|
Корпус |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
|
Указатель |
латунь ЛС59-3 ГОСТ 15527 |
|
Шпиндель верхний |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Шпиндель нижний |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
Применение:

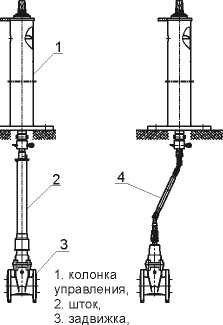

Колонка управления предназначена для управления арматурой расположенной
на нижних этажах модульных станций, в колодцах, камерах, непосредственно в земле через шток или с помощью карданов
|
ИНДЕКС |
Варианты арматуры |
S |
F |
Кол-во оборотов |
Вес |
||
|
2111, 2002, 2311, 2312, 2314 |
2005,2006 |
4493, 4496, 4497 с редуктором |
|||||
|
|
Диапазон диаметров |
[мм] |
[Нм] |
|
[кг] |
||
|
W-9113-064 |
DN40-300 |
DN50-150 |
DN40-200 |
19 |
350 |
64 |
12 |
|
W-9113-090 |
DN350-700 |
DN200-350 |
DN250-450 |
27 |
500 |
90 |
14 |
|
W-9113-250 |
DN800-1200 |
DN400-1000 |
DN500-1200 |
27 |
500 |
250 |
17 |
Монтаж и установка:
Внимание! При самостоятельной комплектации колонки управления штоком №9010, 9025 или №9011, необходимо просверлить технологическое отверстие в наконечнике штока для шплинтового соединения с колонкой управления.
Перед установкой проверить соответствие параметров поставленных изделий. Проверить соединение комплекта: запорный элемент, удлинительный шток, колонка управления.
Оси колонки управления, штока и вала задвижки должны быть строго вертикальны и на одной оси. Провести конечные испытательные мероприятия всего комплекта. Подробную монтажную инструкцию можно получить у официальных представителей поставщика.
