8001А Колонка водоразборная морозостойкая "Арктик"
Класс герметичности «А»
Рабочее давление: PN10 бар
Максимальная температура: 50оC
Стандартное исполнение:
Pn10, 50оC, эпоксидное покрытие
устойчивое к УФ, не менее 250 мкм
Другие исполнения по запросу
Конструктивные особенности:
Все внутренние элементы изготовлены из нержавеющей стали и латуни
Герметичная конструкция в подземной части предотвращает загрязнение и попадание грунтовых вод внутрь колонки.
Устойчивость к дезинфицирующим средствам.
Возможность демонтажа и замены внутренних элементов под давлением без необходимости выкапывать колонку и перекрывать задвижку
Монтаж возможен в колодце, камере и без колодца в грунт
Подключение колонки - фланец DN50
Материалы изделия:
|
Колпак, приёмник и рычаг |
ковкий чугун ВЧ40 ГОСТ 7293 |
|
Труба, корпус верхний эжектора, сетка фильтрующая, |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
|
Корпус нижний эжектора, наконечник эжектора, клапан, кожух пружины |
нержавеющая сталь 20Х13 ГОСТ 5632 |
|
Корпус защитный |
сталь Ст3пс ГОСТ 380 горячеоцинкованная, 50 мкм |
|
Втулка |
латунь ЛС59-2 ГОСТ 15527 |
|
Уплотнение |
резина EPDM ГОСТ ISO 4097 |
|
Болты и шайбы |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
Применение:
Подключение к водопроводной сети для забора воды населением
|

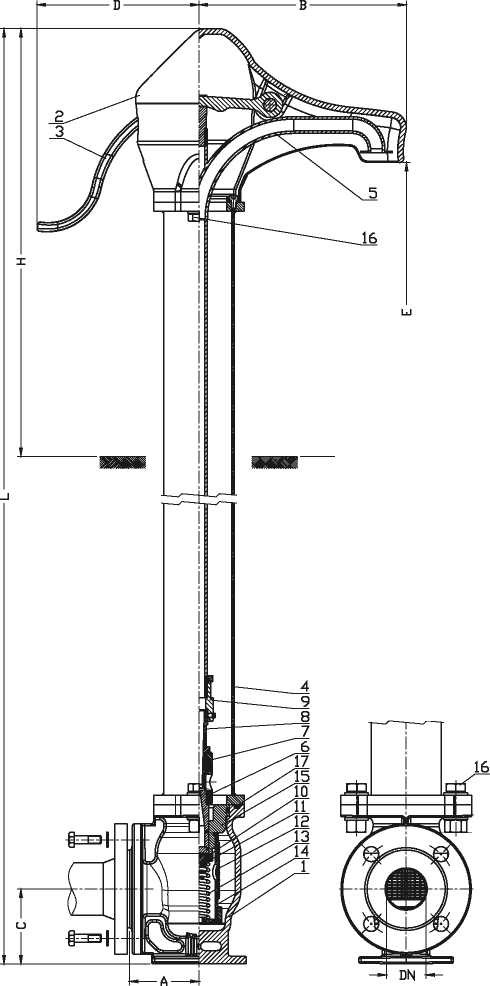

DN |
L |
E |
A |
B |
C |
D |
H |
Вес |
|
[мм] |
|
[кг] |
||||||
|
50 |
2000 |
835 |
90 |
265 |
95 |
210 |
1000 |
69 |
|
50 |
2250 |
835 |
90 |
265 |
95 |
210 |
1000 |
75 |
|
50 |
2500 |
835 |
90 |
265 |
95 |
210 |
1000 |
81 |
|
50 |
2750 |
835 |
90 |
265 |
95 |
210 |
1000 |
89 |
|
50 |
3000 |
835 |
90 |
265 |
95 |
210 |
1000 |
- |
|
50 |
3250 |
835 |
90 |
265 |
95 |
210 |
1000 |
- |
|
50 |
3500 |
835 |
90 |
265 |
95 |
210 |
1000 |
- |
|
50 |
3750 |
835 |
90 |
265 |
95 |
210 |
1000 |
- |
|
50 |
4000 |
835 |
90 |
265 |
95 |
210 |
1000 |
- |
Монтаж и установка:
Уличные водоразборные колонки ТИП 8001А устанавливаются в камерах (колодцах) или безколодезно в грунт вертикально на горизонтальном трубопроводе. Монтаж колонки осуществляется через фланец DN50, расположенный в приёмнике. Последовательность монтажа представлена на «Схеме монтажа».
Соединить фланцы через уплотнения, используя шайбы с наружных сторон, чтобы гранями болтов и гаек не повредить эпоксидно-порошковое покрытие изделий, обеспечивающих защиту от коррозии. Подробно монтаж описан в регламенте по монтажу колонок.
Во время монтажа необходимо обеспечить крепление трубопровода, исключающее сгибающее или растягивающее воздействие. Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода. Изделие собранное и поставленное на объект прошло заводские испытания и готово к монтажу. Какие-либо работы, связанные с демонтажем элементов, могут вызвать потерю герметичности.
