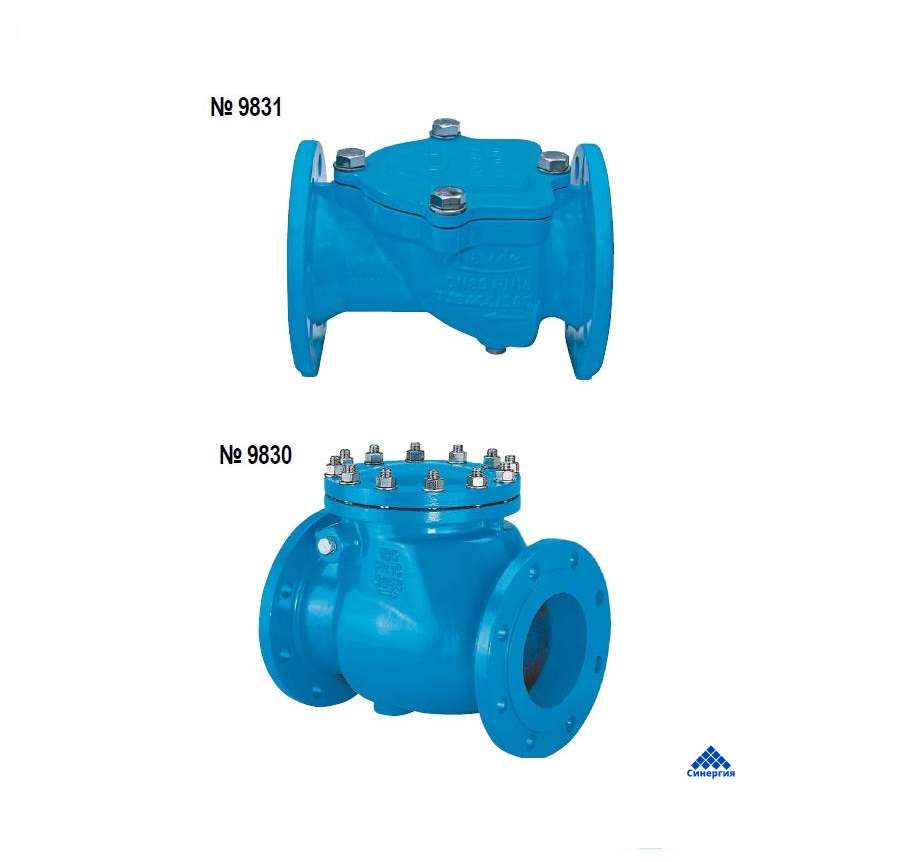

№9830, №9831 обратный клапан без рычага и противовеса, PN 10 | PN 16 HAWLE
Особенности конструкции:
- Обратный клапан предназначен для недопущения изменения направления потока среды в технологической системе
- Открытие клапана происходит автоматически при движении потока по стрелке на корпусе
- Строительная длина согласно EN 558-1 GR 48

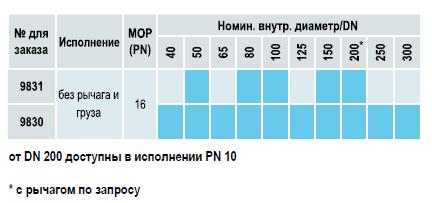

- Размеры фланца соответствуют EN 1092-2, ГОСТ 33259-2015 отверстия для PN 10 - стандарт; PN 16 от DN 200 указать при заказе.
- Другие стандарты по запросу
- №9831:
- малый вес, улучшенная очистка, коррозионностойкое крепление клапана, оптимизированные характеристики потока, простота техобслуживания
- мин. давление открытия 0,03 бар
- мин. давление закрытия 0,5 бар (герметичность)
- № 9830:
- Исполнение с рычагом и противовесом (по запросу)
- мин. давление открытия 0,03 бар
- мин. давление закрытия 0,1 бар (герметичность)
Материал | Технические особенности
- Корпус
№ 9831: Высокопрочный чугун, с эпоксидным покрытием, № 9830: Серый чугун, с эпоксидным покрытием
- Клапан / плечо клапана
№ 9831: Эластомер/полиамид, № 9830: Серый чугун, с эпоксидным покрытием
- Болты / гайки
№ 9831: Нержавеющая сталь, № 9830: Нержавеющая сталь
- Уплотнение крышки
№9831: Эластомер, № 9830: Клингерит
- Вал клапана
№9831: Полиамид, № 9830: Нержавеющая сталь
- Палец клапана
№ 9830: Нержавеющая сталь
- Уплотнение клапана
№ 9830: Эластомер
| DN | MOP (PN) | L | H | D | d1 | K | d | f | C | Болты | Kv м3/ч | Bec | |
| Кол-во | d2 | ||||||||||||
| 40 | 16 | 180 | 119 | 150 | 88 | 110 | 19 | 3 | 18 | 4 | 16 | 60 | 9 |
| 50 | 200 | 77 | 165 | 102 | 125 | 19 | 3 | 19 | 4 | 16 | 170 | 9,5 | |
| 65 | 240 | 141 | 185 | 122 | 145 | 19 | 3 | 20 | 4 | 16 | 163 | 15 | |
| 80 | 260 | 95 | 200 | 138 | 160 | 19 | 3 | 19 | 8 | 16 | 366 | 14,5 | |
| 100 | 300 | 113 | 220 | 158 | 180 | 19 | 3 | 19 | 8 | 16 | 698 | 22 | |
| 125 | 350 | 199 | 250 | 188 | 210 | 19 | 3 | 26 | 8 | 16 | 588 | 46 | |
| 150 | 400 | 155 | 285 | 212 | 240 | 23 | 3 | 19 | 8 | 20 | 1489 | 45 | |
| 200 | 10 | 500 | 187 | 340 | 268 | 295 | 23 | 3 | 20 | 8 | 20 | 1388 | 82 |
| 16 | 12 | 20 | |||||||||||
| 250 | 10 | 600 | 337 | 405 | 320 | 350 | 23 | 3 | 32 | 12 | 20 | 180 | |
| 16 | 355 | 27 | 12 | 24 | |||||||||
| 300 | 10 | 700 | 374 | 460 | 378 | 400 | 23 | 4 | 32 | 12 | 20 | 270 | |
| 16 | 410 | 27 | 12 | 24 | |||||||||
Инструкции по монтажу
- Обратные клапаны предназначены для установки в горизонтальных трубопроводах; Установка в наклонных и вертикальных трубопроводах допускается в том случае, если среда течет снизу вверх
- Необходимо следить за тем, чтобы направление потока совпадало с направлением стрелки на корпусе и ось вращения клапана находилась в горизонтальной плоскости
