№ 9887 ОСЕВОЙ ОБРАТНЫЙ КЛАПАН PN 10 | PN 16 | PN 25 | PN 40 HAWLE
Артикул: 753911606
Особенности модели:
- Обратный клапан осевой
- Размеры: DN 100 - DN 1000
- Давление: PN 10 | PN 16 | PN 251 PN 40
- Осевые обратные клапаны обеспечивают быстрое перекрытие потока, предотвращая гидравлические удары. Подрессоренный диск и короткий ход гарантируют быструю реакцию на изменения потока. Тем самым сводится к минимуму гидравлический удар и возможно бесшумное, быстрое закрытие
- - Свободный проход в открытом положении обеспечивает использование полной площади поперечного сечения трубопровода и гарантирует минимальную потерю давления
- Осевые обратные клапаны могут быть использованы в высокоскоростных потоках
- Для горизонтальной или вертикальной установки

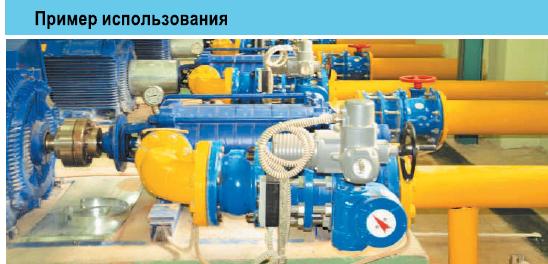

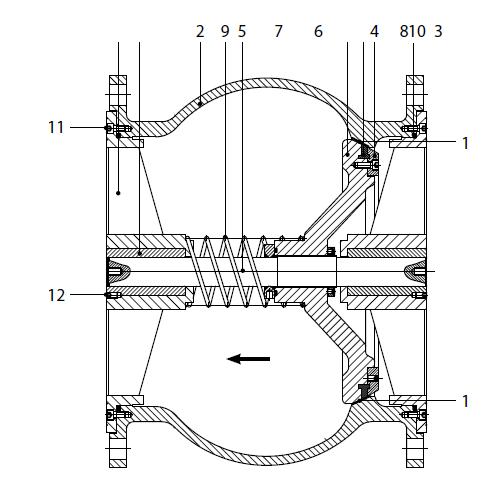

Материал | Технические особенности
- 1. Седло: полированная наплавка из нержавеющей стали
2. Корпус из высокопрочного чугуна, внутри
и снаружи с эпоксидным порошковым покрытием
3. Диск из высокопрочного чугуна, с эпоксидным порошковы покрытием
4. Прижимное кольцо из стали с эпоксидным порошковым покрытием или из нержавеющей стали
5. Вал из нержавеющей стали
6. Опора оси из высокопрочного чугуна с эпоксидным порошковым покрытием
7. Втулка из бронзы
8. Уплотненительные кольца из эластомера
9. Пружина из нержавеющей стали
10. Уплотненительные кольца круглого сечения из
эластомера
11. Болты из нержавеющей стали
12. Болт с внутренним шестигранником из нержавеющей стали
Давление PN 10
DN | PN | D | К | d | C | T | Болты | L | Bec | |
Кол-во | d2 | |||||||||
100 | 10 | 220 | 180 | 156 | 19 | 3 | 8 | 19 | 175 | 20 |
125 | 250 | 210 | 184 | 19 | 3 | 8 | 19 | 200 | 27 | |
150 | 285 | 240 | 211 | 19 | 3 | 8 | 16 | 225 | 37 | |
200 | 340 | 295 | 266 | 20 | 3 | 8 | 16 | 275 | 56 | |
250 | 405 | 350 | 319 | 22 | 3 | 12 | 20 | 325 | 95 | |
300 | 460 | 400 | 370 | 24,5 | 4 | 12 | 20 | 375 | 130 | |
350 | 520 | 460 | 429 | 26,5 | 4 | 16 | 20 | 425 | 140 | |
400 | 580 | 515 | 480 | 28 | 4 | 16 | 24 | 475 | 210 | |
450 | 640 | 565 | 530 | 30 | 4 | 20 | 24 | 500 | 230 | |
500 | 670 | 620 | 582 | 36,5 | 4 | 20 | 28 | 550 | 380 | |
600 | 840 | 725 | 682 | 42 | 5 | 20 | 31 | 600 | 455 | |
700 | 910 | 840 | 794 | 39,5 | 5 | 24 | 31 | 650 | 570 | |
800 | 1025 | 950 | 901 | 43 | 5 | 24 | 34 | 700 | 790 | |
900 | 1125 | 1050 | 1000 | 54 | 5 | 28 | 34 | 800 | 1350 | |
1000 | 1255 | 1160 | 1112 | 50 | 5 | 28 | 37 | 900 | 1495 | |
1200 | 1485 | 1380 | 1328 | 57 | 5 | 32 | 41 | 1050 | 2200 |
Давление PN 16
DN | PN | D | К | d | C | f | Болты | L | Beс | |
Кол-во | d2 | |||||||||
100 | 16 | 220 | 180 | 156 | 19 | 3 | 8 | 19 | 175 | 20 |
125 | 250 | 210 | 184 | 19 | 3 | 8 | 19 | 200 | 27 | |
150 | 285 | 240 | 211 | 19 | 3 | 8 | 23 | 225 | 37 | |
200 | 340 | 295 | 266 | 20 | 3 | 12 | 23 | 275 | 56 | |
250 | 405 | 355 | 319 | 22 | 3 | 12 | 28 | 325 | 95 | |
300 | 460 | 410 | 370 | 24,5 | 4 | 12 | 28 | 375 | 130 | |
350 | 520 | 470 | 429 | 26,5 | 4 | 16 | 28 | 425 | 140 | |
400 | 580 | 525 | 480 | 28 | 4 | 16 | 31 | 475 | 210 | |
450 | 640 | 585 | 547 | 30 | 4 | 20 | 31 | 500 | 230 | |
500 | 715 | 650 | 609 | 36,5 | 4 | 20 | 34 | 550 | 385 | |
600 | 840 | 770 | 720 | 42 | 5 | 20 | 37 | 600 | 515 | |
700 | 910 | 840 | 794 | 39,5 | 5 | 24 | 37 | 650 | 570 | |
800 | 1025 | 950 | 902 | 43 | 5 | 24 | 41 | 700 | 790 | |
900 | 1125 | 1050 | 1000 | 54 | 5 | 28 | 41 | 800 | 1350 | |
1000 | 1255 | 1170 | 1112 | 50 | 5 | 28 | 44 | 900 | 1495 | |
1200 | 1485 | 1390 | 1328 | 57 | 5 | 32 | 50 | 1050 | 2200 |
Давление PN 25
DH | PH | D | К | d | c | f | Болты | c | Вес | |
Кол-во | d2 | |||||||||
100 | 25 | 235 | 190 | 156 | 19 | 3 | 8 | 23 | 175 | 22 |
125 | 270 | 220 | 184 | 19 | 3 | 8 | 28 | 200 | 30 | |
150 | 300 | 250 | 211 | 20 | 3 | 8 | 28 | 225 | 40 | |
200 | 360 | 310 | 274 | 22 | 3 | 12 | 28 | 275 | 43 | |
250 | 425 | 370 | 330 | 24,5 | 3 | 12 | 31 | 325 | 105 | |
300 | 485 | 430 | 389 | 27,5 | 4 | 16 | 31 | 375 | 135 | |
350 | 555 | 490 | 448 | 30 | 4 | 16 | 34 | 425 | 165 | |
400 | 620 | 550 | 503 | 32 | 4 | 16 | 37 | 475 | 220 | |
450 | 670 | 600 | 548 | 34,5 | 4 | 20 | 37 | 500 | 237 | |
500 | 730 | 660 | 609 | 36,5 | 4 | 20 | 37 | 550 | 390 | |
600 | 845 | 770 | 720 | 42 | 5 | 20 | 41 | 600 | 560 | |
700 | 960 | 875 | 820 | 46,5 | 5 | 24 | 44 | 650 | 610 | |
800 | 1085 | 990 | 928 | 51 | 5 | 24 | 50 | 700 | 900 | |
900 | 1185 | 1090 | 1028 | 55 | 5 | 28 | 50 | 800 | 1380 | |
1000 | 1320 | 1210 | 1140 | 60 | 5 | 28 | 57 | 900 | 1530 | |
1200 | 1530 | 1420 | 1350 | 74 | 5 | 32 | 57 | 1050 | 2225 |
Давление PN 40
DH | PH | D | К | d | C | f | Болты | c | Beс | |
Кол-во | d2 | |||||||||
100 | 40 | 235 | 190 | 156 | 19 | 3 | 8 | 23 | 175 | 22 |
125 | 270 | 220 | 184 | 23,5 | 3 | 8 | 28 | 200 | 30 | |
150 | 300 | 250 | 211 | 26 | 3 | 8 | 28 | 225 | 40 | |
200 | 375 | 320 | 284 | 30 | 3 | 12 | 31 | 275 | 43 | |
250 | 450 | 385 | 345 | 34,5 | 3 | 12 | 34 | 325 | 110 | |
300 | 515 | 450 | 409 | 39,5 | 4 | 16 | 34 | 375 | 140 | |
350 | 580 | 510 | 465 | 44 | 4 | 16 | 37 | 425 | 175 | |
400 | 660 | 585 | 535 | 48 | 4 | 16 | 41 | 475 | 230 | |
450 | 685 | 610 | 560 | 49 | 4 | 20 | 41 | 500 | 240 | |
500 | 755 | 670 | 615 | 52 | 4 | 20 | 44 | 550 | 400 | |
600 | 890 | 795 | 735 | 58 | 5 | 20 | 50 | 600 | 570 | |
700 | 995 | 900 | 840 | 64 | 5 | 24 | 50 | 650 | 620 | |
800 | 1140 | 1030 | 960 | 72 | 5 | 24 | 57 | 700 | 1200 | |
900 | 1250 | 1140 | 1070 | 80 | 5 | 28 | 57 | 800 | 1485 | |
1000 | 1360 | 1250 | 1180 | 88 | 5 | 28 | 57 | 900 | 1550 | |
1200 | 1575 | 1460 | 1380 | 95 | 5 | 32 | 62 | 1050 | 2250 |
