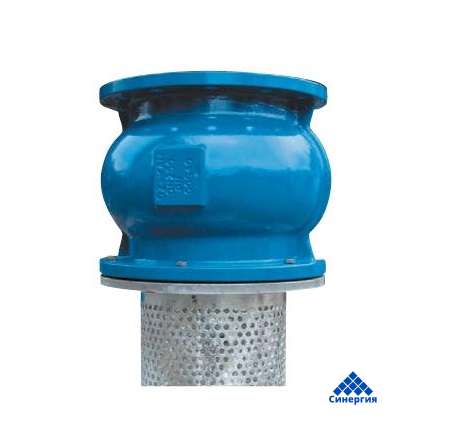

№ 9888 ОБРАТНЫЙ КЛАПАН С ФИЛЬТРОМ PN 10 | PN 16 HAWLE
Особенности модели:
- Обратные клапаны с фильтром предотвращают опок водяного столба при простое насоса
- Устанавливаются на линию всасывания насоса
- Размеры: DN 100 - DN 1000
- Давление: PN 10 | PN 16
- Обрезиненный диск
- Седлополированная наплавка из нержавеющей стали
- Малое сопротивление за счет оптимального прохода
- Вертикальное монтажное положение
- Другие исполнения по запросу

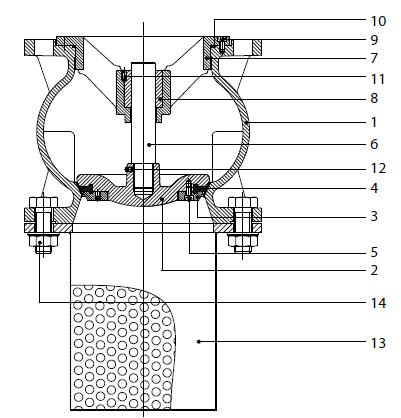

Материал | Технические особенности
1. Корпус из высокопрочного чугуна, внутри
и снаружи с эпоксидным порошковым покрытием
2. Диск из высокопрочного чугуна, с эпоксидным порошковым покрытием
3. Прижимное кольцо из стали с эпоксидным порошковым покрытием или из нержавеющей стали
4. Уплотненительные кольца из эластомера
5. Болт с внутренним шестигранником из нержавеющей стали
6. Вал из нержавеющей стали
7. Фиксатор из ВЧШГ и эпоксидным покрытием
8. Втулка из бронзы
9. Болт с внутренним шестигранником из нержавеющей стали
10. Уплотненительные кольца круглого сечения из
эластомера
11. Болты из нержавеющей стали
12. Болты из нержавеющей стали
13. Фильтр из листовой стали, оцинкованной или нержавеющей
14. Болты, гайки из стали, оцинкованной или нержавеющей
Давление PN10
| DN | H | h | D | К | С | Вес |
| 100 | 325 | 175 | 220 | 180 | 19,0 | 26 |
| 125 | 388 | 200 | 250 | 210 | 19,0 | 34 |
| 150 | 450 | 225 | 285 | 240 | 19,0 | 45 |
| 200 | 575 | 275 | 340 | 295 | 20,0 | 65 |
| 250 | 700 | 325 | 405 | 350 | 22,0 | 112 |
| 300 | 825 | 375 | 460 | 400 | 24,5 | 145 |
| 350 | 950 | 425 | 520 | 460 | 26,5 | - |
| 400 | 1075 | 475 | 580 | 515 | 28,5 | 216 |
| 500 | 1300 | 550 | 730 | 620 | 31,5 | 427 |
| 600 | 1500 | 600 | 845 | 725 | 36,0 | 560 |
| 700 | 1700 | 650 | 910 | 840 | 40,0 | 725 |
| 800 | 1900 | 700 | 1025 | 950 | 43,0 | 790 |
| 900 | 2000 | 800 | 1185 | 1050 | 50,0 | - |
| 1000 | 2100 | 900 | 1230 | 1160 | 40,0 | 1680 |
Давление PN16
| DN | H | h | D | K | С | Вес |
| 100 | 325 | 175 | 220 | 180 | 19,0 | 26 |
| 125 | 388 | 200 | 250 | 210 | 19,0 | 34 |
| 150 | 450 | 225 | 285 | 240 | 19,0 | 45 |
| 200 | 575 | 275 | 340 | 295 | 20,0 | 65 |
| 250 | 700 | 325 | 405 | 355 | 22,0 | 112 |
| 300 | 825 | 375 | 460 | 410 | 24,5 | 145 |
| 350 | 950 | 425 | 520 | 470 | 26,5 | - |
| 400 | 1075 | 475 | 580 | 525 | 28,5 | 216 |
| 500 | 1300 | 550 | 715 | 650 | 31,5 | 447 |
| 600 | 1500 | 600 | 840 | 770 | 36,0 | 580 |
| 700 | 1700 | 650 | 910 | 840 | 40,0 | 750 |
| 800 | 1900 | 700 | 1025 | 950 | 43,0 | 803 |
| 900 | 2000 | 800 | 1185 | 1050 | 50,0 | - |
| 1000 | 2100 | 900 | 1255 | 1170 | 50,0 | 1680 |
