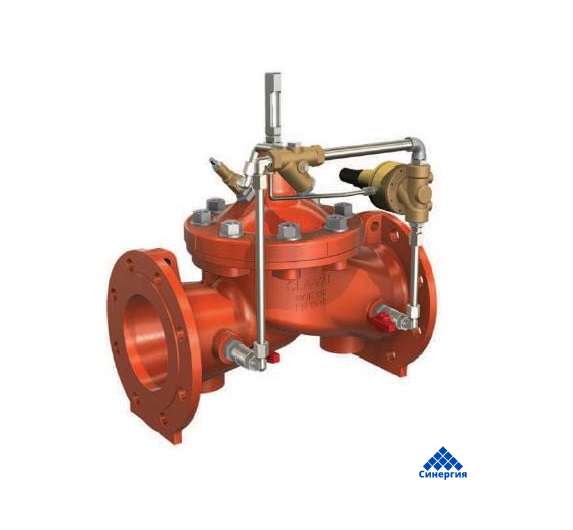

№ 50-01 КЛАПАН СБРОСА ДАВЛЕНИЯ / УПРАВЛЯЕМЫЙ ОБРАТНЫЙ КЛАПАН HAWLE
Особенности модели:

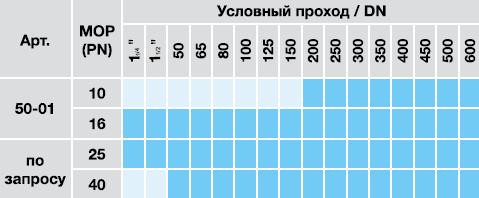

DN 11/4 - 11/2 (Форма корпуса GE)
DN 50 - 600 (форма корпуса NGE)
PN 10 / PN 16 (PN 25 и PN 40 по запросу)
Включает оптический индикатор положения клапана
Включает 1 манометр с глицериновым заполнением
Материал:
- Чугун с шаровидным графитом EN-GJS-400 с эпоксидным порошковым покрытием
- Седло и диск из нержавеющей стали
- Линии управления, винтовые соединения и шаровые краны из нержавеющей стали
- Мембрана и уплотнение седла: EPDM согласно DVGW W270
Диапазон регулировки:
- 0,1 до 2.1 бар
- 0,1 до 5.3 бар
- 1,4 до 14,0 бар (стандарт)
- 7,0 до 21,0 бар
Комбинации:
50-01 + поплавковое регулирование 50-CF1
50-01 + функция обратного удара 51-01
50-01 + высокая скорость открытия 50-37
50-01 + устранение гидравлического удара 52-03
50-01 + электрическое дистанционное 58E/D-01

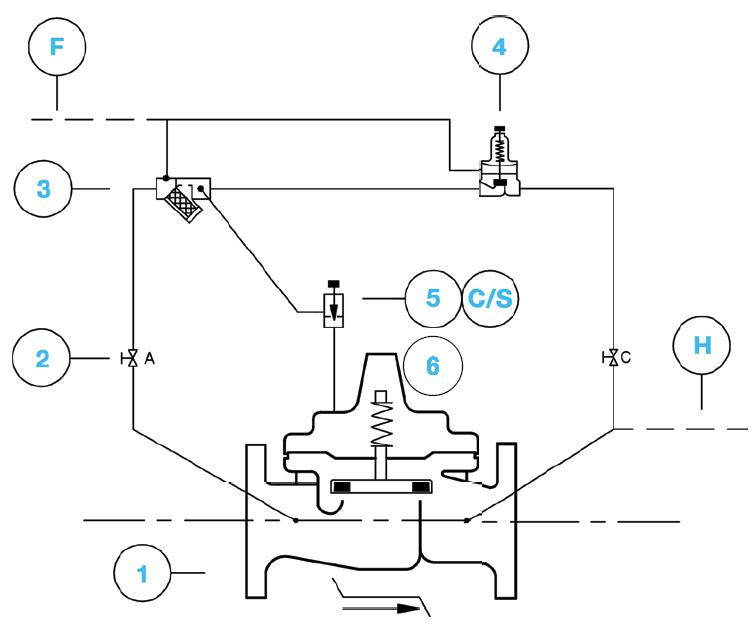

| Стандартная конфигурация | |||
| № | Описание | Кол-во | Тип |
| 1 | Главный клапан Hytrol | 1 | 100-01 |
| 2 | Шаровый кран | 2 | RB-117 |
| 3 | Фильтр с интегрированным жиклёром | 1 | Х44-А |
| 4 | Клапан управления сдерживания давления | 1 | CRL |
| 5 | Игольчатый клапан | 1 | 6120 |
| 6 | Оптический индикатор положения клапана | 1 | Х101 |
| Дополнительные опции | |||
| S | Игольчатый клапан (скорость открытия) | 1 | CV |
| С | Игольчатый клапан (скорость закрытия) | 1 | CV |
| Н | Сброс е атмосферу | 1 | |
| F | Удалённое измерение давления | 1 | |
| Электрический конечный выключатель | 1 | Х105-М /Х105-Р | |
| Анти-кавитационный комплект | 1 | ACS | |
| Примечание | |||
| Стандартный тип CRL Клапана управления сдерживания давления может быть заменен на тип CRL-HS высокоточный клапан управления сдерживания давления | |||
| По запросу поставляется угловой корпус (форма корпуса АЕ) | |||
