8854 Гидрант пожарный с фланцем для ПП ГОСТ 5525
Рабочее давление: PN10, PN16 бар
Максимальная температура: 50оC
Стандартное исполнение:
PN10, PN16 бар, фланец на 6 отверстий,
покрытие эпоксидно-порошковое RAL5005 250 мкм
Крышка из резины
Возможно исполнение крышки с резьбой 6” из высокопрочного чугуна ВЧ40 ГОСТ 7293
Другие исполнения по запросу
Конструктивные особенности:
Исполнение согласно ГОСТ Р 53961-2010. Верхнее резьбовое подключение 6м под стандартный стендер ГОСТ Р 53250-2009. Фланец ПГ 6 отверстий - соответствует фланцам подставки по ГОСТ 5525-1988. Запорный элемент (гриб) полностью вулканизирован EPDM, обеспечивает открытие сливного клапана при закрытии гидранта. Полное открытие после 13 оборотов. Гидрант подготовлен для монтажа в обводненных грунтах. В комплект поставки входит патрубок водоотведения для установки гидранта в сухом грунте с низким уровнем грунтовых вод.
Материалы изделия:
|
Колонка |
DN125, сталь 10 ГОСТ 1050, покрытие эпоксидно-порошковое RAL 5005 250 мкм |
|
Дистанционная труба |
нержавеющая сталь 08Х18Н10 ГОСТ 5632 |
|
Нижний корпус |
высокопрочный чугун ВЧ40 ГОСТ 7293, покрытие эпоксидно-порошковое RAL 5005 250 мкм |
|
Гриб |
высокопрочный чугун ВЧ40 ГОСТ 7293 покрытый износоустойчивым эластомером EPDM ГОСТ ISO 4097 |
|
Стержень |
холоднокатанный, нержавеющая сталь 20Х13 ГОСТ 5632 |
Применение:
В водопроводных и противопожарных сетях для забора воды
|

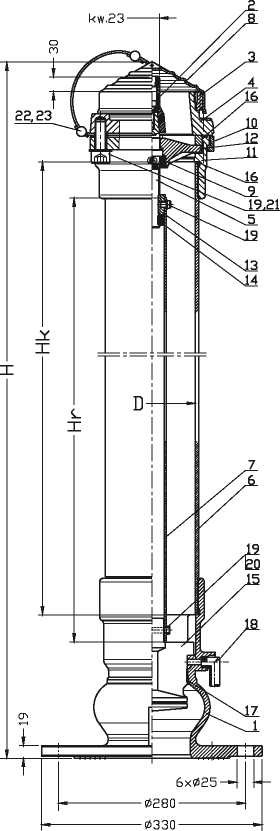

DN |
H |
Hт |
Hк |
Вес |
|
[мм] |
[кг] |
|||
|
125 |
500 |
122 |
135 |
31,5 |
|
750 |
372 |
385 |
36,5 |
|
|
1000 |
622 |
635 |
41,5 |
|
|
1250 |
872 |
885 |
46,5 |
|
|
1500 |
1122 |
1135 |
51,5 |
|
|
1750 |
1372 |
1385 |
56,5 |
|
|
2000 |
1622 |
1635 |
61,5 |
|
|
2250 |
1872 |
1885 |
66,5 |
|
|
2500 |
2122 |
2135 |
71,5 |
|
|
2750 |
2372 |
2385 |
76,5 |
|
|
3000 |
2622 |
2635 |
81,5 |
|
|
3250 |
2872 |
2885 |
86,5 |
|
|
3500 |
3122 |
3135 |
91,5 |
|
|
3750 |
3372 |
3385 |
96,5 |
|
|
4000 |
3622 |
3635 |
101,5 |
|
|
4250 |
3872 |
3885 |
106,5 |
|
|
4500 |
4122 |
4135 |
111,5 |
|
|
4750 |
4372 |
4385 |
116,5 |
|
|
5000 |
4622 |
4635 |
121,5 |
|
|
5250 |
4872 |
4885 |
126,5 |
|
Монтаж и установка:
Внимание! Если монтаж гидранта производится не в обводненных грунтах, необходимо открутить заглушку из сливного отверстия. Вкрутить в сливное отверстие патрубок водоотведения (поз. 18), предварительно сняв его со шнура (поз. 22) крышки (поз. 8). Подземные гидранты ТИП 8854 с фланцем могут устанавливаться на подземных трубопроводах вертикально в камерах и колодцах.
Указанные изделия приспособлены к монтажу на фланец фасонных изделий по ГОСТ 5525-1988. При установке в колодец или камеру, обязательно крепление ПГ в горловине для исключения отклонения от вертикального положения. Установка должна обеспечивать возможность доступа обслуживающего персонала. Гидранты, поставленные и отрегулированные изготовителем, готовы к монтажу на трубопроводе. Все работы, связанные с демонтажем элементов гидрантов, могут привести к их разгерметизации.
